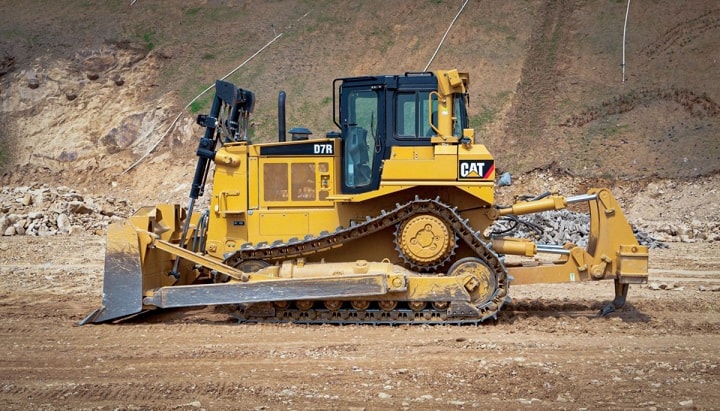

Обзор гусеничного бульдозера Cat® D7R

Машиностроительная корпорация Caterpillar® выпускает высокоэффективную специализированную технику, постоянно работая над усовершенствованием и расширением функциональности оборудования. Мощные модели на гусеничном ходу поставляются и на российский рынок. Cat D7R – бульдозер 2012 года выпуска, который относится к 15-тяговому классу. Машина полностью отвечает требованиям современного бизнеса.

Созданная опытными разработчиками техника средней мощности универсальна. Бульдозер адаптирован к эксплуатации в условиях России. Модель сочетает традиционное для бренда качество с новым подходом к проектированию кабины оператора, силовой передачи, системы охлаждения двигателя. Конструктивное исполнение и технические характеристики бульдозера Cat D7R обеспечивают успех в любой сфере коммерческой деятельности.

Области применения

• Строительство объектов разного назначения.

• Перемещение материалов на небольшие расстояния.

• Ремонт автомобильных магистралей и железнодорожных путей.

• Разработка полезных ископаемых на горных месторождениях и в карьерах.

• Мелиорация земель в сельском хозяйстве и осушение болот.

• Уборка мусора, камней или снега с территорий.

• Прокладка гидротехнических сооружений.

• Возведение дамб, насыпей и валов.

• Лесозаготовительные работы.

Технические характеристики

Параметр	Значение
Двигатель	Cat C9 ACERT™
Мощность двигателя	194 кВт/260 л.с.
Тип двигателя	дизельный
Объем двигателя	8,8 л
Уровень шума в кабине	83 дБА
Объем топливного бака	479 л
Система охлаждения	73 л
Ход поршня	149 мм
Диаметр цилиндра	112 мм
Скорость движения	3.5-13.6 км/ч
Максимальная скорость (назад)	13.6 км/ч
Максимальная скорость (вперед)	10.5 км/ч

Двигатель Cat® C9 ACERT™

Гусеничная модель Cat D7R оснащается четырехтактным дизельным мотором C9. Двигатель отвечает экологическим стандартам Евро-2 (Stage II). Преимущество силового агрегата от производителя Caterpillar – нетребовательность к качеству горючего. Технология ACERT™ улучшает эксплуатационные характеристики машины путем увеличения точности управления и регулировки подачи топлива. Модульная структура упрощает обслуживание узлов двигателя.

Для контроля работы силового агрегата используется электроника. Модернизированный узел подачи воздуха комплектуется промежуточным охладителем наддува ATAAC. Новая система эффективно защищает от перегрева двигатель гусеничного бульдозера. Установленные на Cat D7R масляные фильтры качественно очищают смазку, не нуждаясь в частой замене. Улучшению регулировки цикла сгорания способствует многократный впрыск.

Расход горючего

Экономичный расход топлива при высокой эффективности – преимущество бульдозерной техники. Система многократного впрыска позволяет снизить температуру в камере сгорания, поэтому производительность на единицу потребляемого горючего возрастает. Давление дизтоплива контролируется при любой частоте вращения коленвала за счет насос-форсунок с гидравлическим приводом и электронной системы управления HEUI™.

В устройство радиатора входит пара пластинчатых охладителей, которые соединяются вверху шлангом. Конструкция из алюминия разработки Cat обладает коррозийной и абразивной устойчивостью. Новая система охлаждения снижает риск засорения двигателя и оптимизирует потребление топлива при выполнении работ в тяжелых условиях. Cat D7R – экономичная в эксплуатации гусеничная техника высокой производительности.

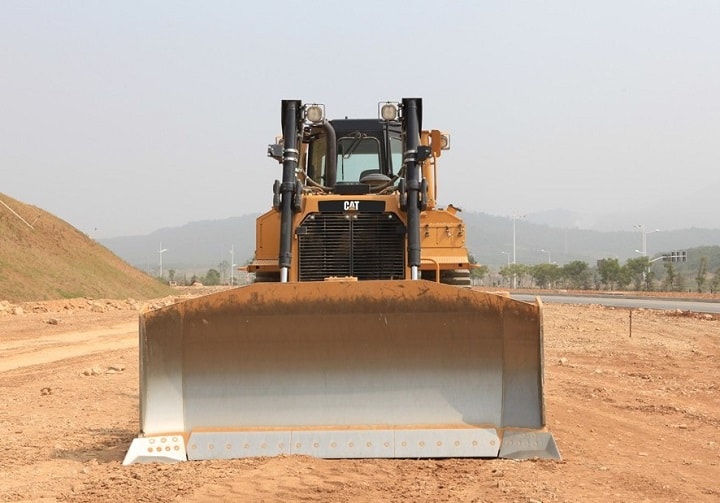

Бульдозерный отвал

Рабочие органы для оборудования бульдозерной техники Cat производятся из высокопрочной стали. Коробчатая структура способствует увеличению продолжительности службы. Отвалы оснащаются закаленными режущими кромками. Надежность конструкции повышается благодаря фиксации угловых накладок болтами. На гусеничные бульдозеры Cat D7R устанавливаются производительные отвалы разной конструкции, вместимости и назначения.

Полусферическая конструкция свободно входит в твердую породу, уверенно удерживая материал. Прямой отвал с активной режущей функцией способен перемещать тяжелые грузы. Поворотные модели с возможностью установки прямо и под углом удобны для чернового профилирования. Достоинства эргономичного оборудования дополняет функциональная гидравлика. Управление навесным рабочим инструментом осуществляется без приложения физических усилий.

Характеристики сферического отвала

Тип отвала	S
Ёмкость отвала	5.98 м³
Ширина отвала	4545 мм
Высота отвала	1343 мм
Предельная высота подъема	1153 мм
Предельная глубина выемки грунта	668 мм
Максимальный перекос	686 мм
Масса отвала	3732 кг

Характеристики прямого отвала

Тип отвала	SU
Ёмкость отвала	6.86 м³
Ширина отвала	3693 мм
Высота отвала	1524 мм
Предельная высота подъема	1145 мм
Предельная глубина выемки грунта	527 мм
Максимальный перекос	799 мм
Масса отвала	3593 кг

Характеристики поворотного отвала

Тип отвала	A
Ёмкость отвала	3.89 м³
Ширина отвала	4496 мм
Высота отвала	1111 мм
Предельная высота подъема	1115 мм
Предельная глубина выемки грунта	669 мм
Максимальный перекос	627 мм
Масса отвала	3523 кг

Ходовая часть

Бульдозеры Cat оборудуются гусеничной базой, разработанной в 1978 году. Инновация производителя – приподнятая звездочка для оптимизации баланса. Гусеницы бульдозеров Cat неоднократно модернизировались, однако принцип функционирования остался прежним. Рама эффективно принимает ударные нагрузки с навесок, обеспечивая снижение износа трансмиссии, рулевой системы и бортовых редукторов гусеничной машины.

Приподнятое ведущее колесо расширяет обзор. Устойчивость бульдозера при выполнении операций на сложных участках обеспечивается низким центром тяжести. Ходовая часть модели Cat D7R оснащается гусеничной лентой, усиливающей сцепление. При перемещении машины кромки соседних башмаков перекрывают друг друга. Конструкция ходовой части гусеничной техники рассчитана на длительную интенсивную эксплуатацию.

Габаритные размеры

Бульдозер (модификация STD) относится к спецтехнике средней мощности. Для модификаций габаритные параметры и другие характеристики гусеничного бульдозера Cat D7R могут меняться.

Габаритная длина	5,820 метра
Габаритная ширина	3,428 метра
Габаритная высота (по уровню кабины)	2,410 метра
Дорожный просвет по стабилизаторам	416 мм
Передняя колея	2240 мм
Задняя колея	2240 мм
Опорная длина ленты	3175 мм
Эксплуатационная масса	24962 кг
Транспортировочная масса	20288 кг

Преимущества бульдозера

Для северных стран производитель предлагает заводскую комплектацию бульдозера с реверсивным вентилятором, генератором, подогревателями горючего и охлаждающей жидкости, надежными аккумуляторами, стартером повышенной мощности и антифризом. Наличие пакета можно всегда уточнить в дилерском центре. Дилеры поставляют оригинальные запчасти и организуют обслуживание, обеспечивая потребителям всестороннюю поддержку.

Другие преимущества модели от производителя:

1. Мощный двигатель с минимальными требованиями к качеству дизельного топлива.

2. Растущий ассортимент специальных отвалов, рыхлителей и других навесных инструментов.

3. Усиленная ходовая часть, способная передвигаться по неровной поверхности в любую погоду.

4. Повышение КПД путем распределения усилия между гидротрансформатором и планетарной КПП.

5. Пакетная адаптация оборудования Cat к работе в тяжелых климатических условиях.

Конструктивные особенности

Рама модели идентична несущим конструкциям серий D8R и D9R. В передней части предусмотрено поперечное усиление. Благодаря повышению прочности бульдозер можно использовать с дополнительным креплением рабочего органа, увеличивающим усилие. Расположение оси качения обеспечивает стабильный контакт гусениц с поверхностью и независимость кузовных зон при движении с равномерным распределением ударных нагрузок.

Модульный принцип сборки спецтехники Cat упрощает демонтаж конструктивных элементов для обслуживания. Крепление отвала Tag-Link способствует улучшению эксплуатационных характеристик машины. Для монтажа кабины оператора с избыточным давлением применяется изолирующая опорная система, снижающая вибрационный и шумовой уровень в салоне. Превосходный обзор на рабочей площадке обеспечивает круговое остекление.

Гусеничная модель D7R комплектуется креслом серии Comfort. Смещение операторского сиденья на 15 градусов улучшает обзорность. Регулируемое по физическим параметрам кресло оборудовано подлокотниками, уменьшающими нагрузку в течение рабочей смены. Комфортный микроклимат в любую погоду обеспечивается кондиционером, вентиляцией и отопителем. В кабине предусмотрено использование антенны, динамика, радио.

Модификации бульдозера Cat D7R

Помимо базовой модели (STD) производитель выпускает версии для использования на слабых грунтах (LGP) и для волочения и рыхления с модернизированной гусеничной базой (XR). Удлинение задней части траковой ленты улучшает сбалансированность. Болотоходы уверенно передвигаются по участкам с низкой несущей способностью. Для сложных эксплуатационных условий предлагается техника Cat в специальной комплектации:

• функционирование бульдозера при отрицательных температурах обеспечивается двойным остеклением кабины с герметизацией, бортовым редуктором с уплотнителем, вентилятором с реверсом, усиленным аккумулятором или генератором холодного пуска;

• использование модели D7R на объектах с повышенной загрязненностью воздуха требует комплектации усиленным капотом, фильтром предварительной очистки и специальной системой охлаждения, снижающей риск засорения функциональных узлов;

• работа на свалках и в зонах захоронения отходов безопасна благодаря защите гусеничной техники щитками, уплотнениями, отбойниками, оптимизированными башмаками траковых лент, принудительной вентиляцией с функцией очистки воздуха.

Навесное оборудование для бульдозера

• Поворотный отвал для установки прямо и под углом 25 градусов.

• Полусферический отвал с дополнительными изнашиваемыми пластинами.

• Прямой отвал повышенной режущей способности для модификации LGP.

• Трехстоечный регулируемый рыхлитель параллелограммного типа.

• Однозубый рыхлитель Cat, выпускаемый с 2014 года.

• Мощная тяговая лебедка.

• Задний противовес.

Специфика эксплуатации бульдозерной техники

Гусеничная техника Cat D7R оборудуется делителем крутящего момента, коробкой передач с переключением под нагрузкой и управлением поворотом с дифференциалом. Трансмиссия улучшает маневрирование, сокращая рабочие циклы. Для передвижения бульдозера имеется несколько скоростных режимов. В кабине установлена интуитивно понятная панель управления со светодиодной индикацией и средствами навигации.

Дисплей Caterpillar Monitoring System отображает настраиваемые данные о работе оборудования. Предусмотрено трехуровневое оповещение о состоянии машины. Эргономичные органы управления данной модели до минимума сокращают физические усилия оператора в ходе выполнения операций. Случайное включение предотвращает блокировочный клапан. Технология Cat® AccuGrade™ обеспечивает электрогидравлическое управление.

Конструкция гусеничного бульдозера включает минимум электроники, необходимой для точного выполнения задач, что облегчает обслуживание и ремонт. Сервисные точки сгруппированы и удобно расположены для доступа с земли. Информационную, юридическую, техническую и финансовую помощь гусеничного бульдозера Cat D7R можно получить в дилерском центре Zeppelin.
