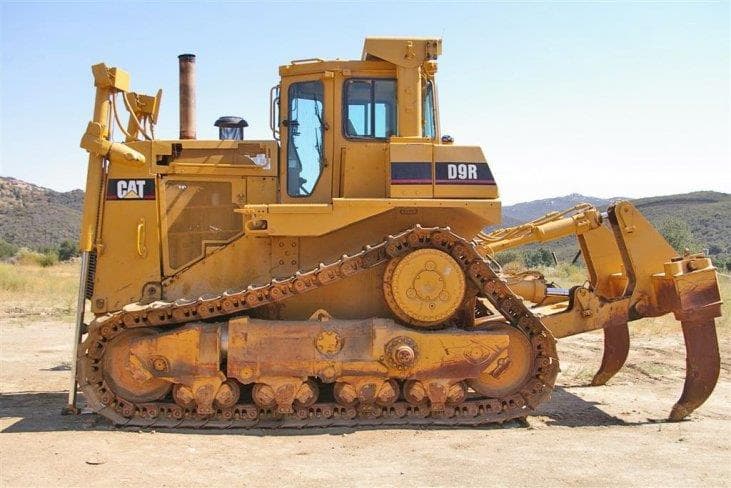

Обзор гусеничного бульдозера Cat^® D9R

Cat D9R – тяжелый гусеничный бульдозер. Крупногабаритная конструкция совершенствуется производителем с середины 50-х годов прошлого столетия. За время развития модель успела завоевать доверие потребителей мощностью, надежностью, производительностью и экономичностью в эксплуатации. Современный Cat D9R – уникальная машина для работы в экстремальных условиях, почти не имеющая конкурентов на мировом рынке.

Сферы применения

Машина невероятной разрушительной мощи – большой трактор с множеством полезных функций, созданный разработчиками во благо человечества. Cat D9R используется в горнодобывающей промышленности, на строительстве крупных объектов, в лесном и сельском хозяйстве. Гусеничный бульдозер успешно применяется для перемещения материалов, выемки грунта, выравнивания площадок, сноса конструкций, валки леса, уборки мусора.

Модель популярна и в России. Впечатляющие характеристики гусеничного бульдозера Cat D9R и безупречная репутация производителя обеспечивают востребованность в крупном бизнесе. Техника используется в карьерах, на горных разработках, на строительстве шоссейных дорог, дамб и других крупных сооружений. Дилерская сеть компании «Цеппелин Русланд» предоставляет потребителям всестороннюю поддержку, обеспечивая бесперебойную эксплуатацию техники.

Технические характеристики

Параметр	Значение
Двигатель	CAT 3408C
Мощность двигателя	302 кВт/405 л.с.
Тип двигателя	дизельный
Объем двигателя	18 л
Средний расход топлива	40 л/час
Уровень шума в кабине	93 дБА
Тяговое усилие (max)	725 кН
Объем топливного бака	889 л
Система охлаждения	125 л
Частота вращения коленвала	2100 об/мин
Ход поршня	152 мм
Диаметр цилиндра	137 мм
Количество цилиндров	8 шт
Скорость движения	3.9-14.7 км/ч
Максимальная скорость (назад)	14.7 км/ч
Максимальная скорость (вперед)	11.9 км/ч

Двигатель

Поставляемые на российский рынок бульдозеры производства Caterpillar® комплектуются 8-цилиндровым дизельным мотором Cat® 3408C на 18 литров. На пике мощности промышленный двигатель выдает 474 л.с. Запас крутящего момента обеспечивает эффективное перемещение больших объемов тяжелого материала. Чугунный блок цилиндров силового агрегата – стабилизированная монолитная конструкция с 4-клапанными головками и высокопрочными стальными штоками.

Дизель Cat D9R оснащается 2-проходной системой охлаждения AMOCS. Коленвал производится из углеродистой стали методом ковки. Закаленная конструкция динамически сбалансирована. Электронная защита двигателя при запуске на морозе входит в стандартную комплектацию бульдозера Cat D9R. Производитель предлагает опцию контроля состояния мотора HEUI. Cat® 3408C отвечает стандартам Stage 3 по уровню токсичных выбросов.

Расход топлива

Компания Caterpillar постоянно работает над повышением топливной эффективности спецтехники. Но тяжелые бульдозеры, предназначенные для выполнения операций в сложных условиях, потребляют горючее достаточно интенсивно. Вместимость топливного бака Cat D9R составляет 889 литров. В среднем работающая машина тратит за час порядка 40 литров горючего. Непрерывная эксплуатация мощной техники без дозаправки возможна в течение 20 часов.

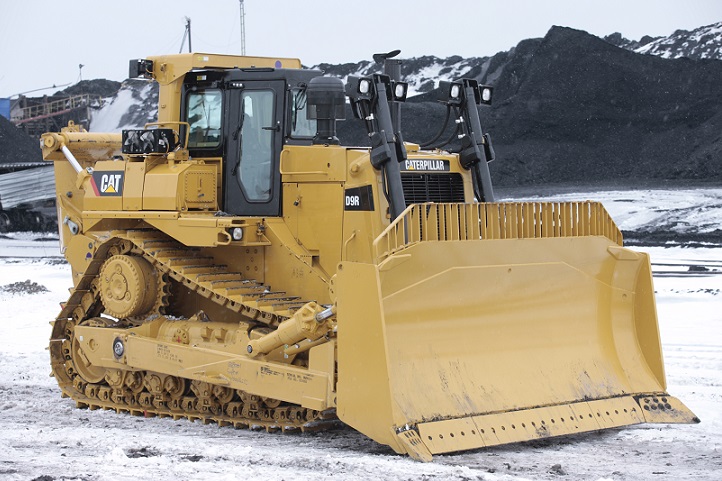

Отвал

При изготовлении массивных отвалов тяжелой бульдозерной техники производитель использует сталь Cat DH-2™, обладающую высочайшей прочностью на растяжение. Объем стандартной конструкции с системой стабилизации Tag-Link составляет 16,4 кубометра. Возможна выемка породы на глубине максимум 606 мм. Дополнительно отвал комплектуется режущими кромками и угловыми резцами из стали DH-3™ для особо твердых материалов.

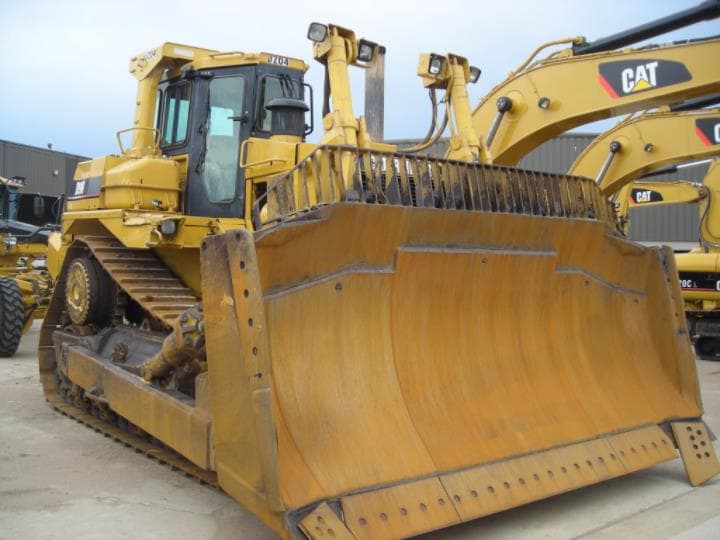

Для бульдозера D9R Caterpillar предлагает универсальные и полусферические отвалы. Второй вариант обладает повышенной вместимостью. Полусферический отвал эффективен при работе с плотными материалами, для выемки которых требуется врезание в грунт. Дополнительно к стандартной системе наклона на бульдозерную технику Cat устанавливается устройство двойного перекоса для точного формирования угла расположения рабочего органа.

Характеристики сферического отвала

Тип отвала	U
Ёмкость отвала	13.5 м³
Ширина отвала	4310 мм
Высота отвала	1934 мм
Предельная высота подъема	1422 мм
Предельная глубина выемки грунта	606 мм
Максимальный перекос	940 мм
Масса отвала	6543 кг

Характеристики полусферического отвала

Тип отвала	SU
Ёмкость отвала	16.4 м³
Ширина отвала	4650 мм
Высота отвала	1934 мм
Предельная высота подъема	1422 мм
Предельная глубина выемки грунта	606 мм
Максимальный перекос	1014 мм
Масса отвала	7134 кг

Ходовая часть

Гусеничные шасси Cat® спроектированы для достижения устойчивости и повышения проходимости на сложном рельефе. Лента шириной 610 мм формируется 43-мя башмаками, которые оснащаются грунтозацепами. Оптимальное натяжение обеспечивает мощная гидравлика. Для компенсации до 50 % динамических нагрузок и усиления сцепления с неровной поверхностью тяжелый гусеничный бульдозер оборудуется полной подвеской.

Ходовая часть с подрессориванием упрощает перемещение спецтехники и выполнение операций. С каждой стороны машины располагаются направляющие колеса и восемь катков, не нуждающихся в обслуживании. Для уплотнения используются двухконусные кольцевые конструкции Duo-Cone™ самоподжимного типа. Детали ходовой части гусеничной спецтехники Cat® соединяются узлами PPR в герметичные сочленения «палец-втулка».

Габаритные размеры

Габаритная длина	4,908 метра
Габаритная ширина	2,250 метра
Габаритная высота (по уровню кабины)	3,998 метра
Дорожный просвет по стабилизаторам	588 мм
Передняя колея	2250 мм
Задняя колея	2250 мм
Эксплуатационная масса	48784 кг
Транспортировочная масса	36154 кг

Преимущества бульдозера Cat

Надежность конструкции, стойкость к износу, простота обслуживания, многофункциональность и превосходные технические характеристики бульдозера Cat D9R привлекают потребителей. Тяжелая машина способна безотказно функционировать в условиях агрессивной среды, экономно потребляя дизельное топливо и практически не подвергаясь поломкам при соблюдении правил эксплуатации. Несущая конструкция модели выполняется из профильных балок. Стальные детали крупных габаритов изготавливаются методом литья.

Оборудование Cat® не относится к бюджетным решениям в целом, а тяжелые бульдозеры обходятся покупателю дорого. Но первоначальные затраты легко сократить, воспользовавшись удобной схемой финансирования, которую охотно предложит ООО «Цеппелин Русланд», официальный дилер Cat. Однако содержание техники таких габаритов оказывается выгодным лишь при постоянной эксплуатации с полной нагрузкой, поэтому D9R заинтересует преимущественно крупные компании.

Конструктивные особенности

Размеры спецтехники позволяют организовать рабочую среду максимально эффективно. Кабина расположена на изолированном основании, поэтому надежно защищена от шумового и вибрационного воздействия в процессе работы тяжелого оборудования. Конфигурация капота, зауженная рама рыхлителя, топливный бак с выемкой, широкое лобовое стекло, заднее и боковые окна обеспечивают круговую обзорность. Оператору доступны:

• регулируемое эргономичное кресло Cat Comfort;

• стеклоочистители, работающие в прерывистом режиме;

• рычаговая система снятия блокировки дверей изнутри;

• климатическое оборудование;

• розетка на 12 Вольт с преобразователем;

• крепления для пищевых контейнеров и стаканов с напитками;

• радиоантенна и динамики.

ROPS и FOPS – средства защиты от опрокидывания и падения тяжелых предметов, входящие в базовое оснащение спецтехники Cat. Автоматический контроль состояния машины с оповещением о выявленных проблемах обеспечивает блок Monitoring System. Посредством рычагов гидравлической системы отключаются бортовые ленты и блокируются гусеницы. Для регулировки скорости и направления передвижения бульдозера используется реле.

Модификации Cat D9R

Cat D9 – прототип современной модели, выпущенный на рынок в первой половине XX века. В 1954 году появилась стандартная версия бульдозера серии R. К выпуску новой машины Cat удалось оптимизировать параметры, заметно улучшив конструкцию и технические характеристики. Еще несколько лет заняла разработка бронированной модификации с защитой кабины, силовой установки и гидравлической системы, а затем и корпуса почти целиком.

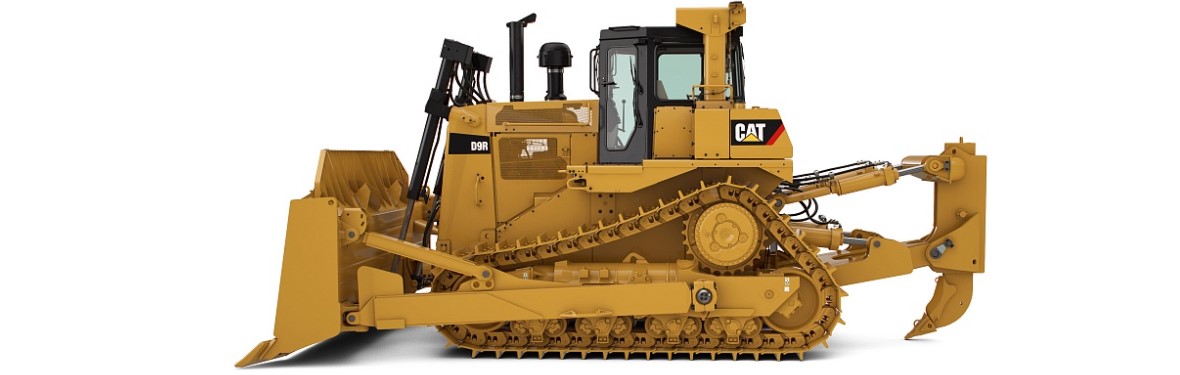

Навесное оборудование

В базовой комплектации гусеничные бульдозеры Cat оборудуются фронтальным отвалом и рыхлителем в задней части машины. Навесные инструменты функционируют за счет гидравлики с автоматизированной регулировкой мощности. Для управления оборудованием в операторской кабине Cat предусмотрен рычаг. Помимо стандартных навесок технику можно укомплектовать дополнительными рабочими органами. На бульдозеры устанавливаются:

• угольные отвалы;

• буферные грейдеры;

• рекультивационные инструменты;

• ковши для древесной щепы;

• рыхлители для разных грунтов;

• задние противовесы.

В ассортименте Cat имеются отвалы и рыхлители разной конфигурации и инструменты узкоспециального назначения. Для выполнения сложных операций дополнительно возможно применение высокоэффективных режущих кромок и угловых резцов. Производитель предлагает простое устройство для безударной установки, позволяющее быстро и безопасно заменять без использования молотка зубья рыхлителя на тяжелых гусеничных бульдозерах Cat.

Одностоечные инструменты с единственным гнездом применяются в тяжелых условиях. Они обеспечивают глубокое рыхление. При наличии специальной опции параметры можно менять прямо из кабины. Многостоечные рыхлители оснащаются 1-3 зубьями исходя из плотности грунта. Инструменты используются для быстрой обработки простых материалов. Выпускаются рыхлители длиной 1330-1570 мм. Высота подъема не превышает 882-885 мм.

Эксплуатация и обслуживание спецтехники Cat®

Компания Caterpillar стремится к тому, чтобы для управления мощным оборудованием требовалось минимум усилий. Потребителям на выбор предлагается стандартное решение с бортовыми фрикционами и тормозной системой или дифференцированный контроль поворотов и торможения. Высокотехнологичное оснащение тяжелого бульдозера позволяет автоматизировать выполнение рабочих операций, снизив нагрузку на оператора и повысив безопасность.

Модульная конструкция оборудования Cat® – преимущество, которое облегчает эксплуатацию, обслуживание и ремонт машины. При необходимости проведения профилактических процедур, замены расходных элементов или устранения неполадок не требуется демонтировать функциональные узлы, а достаточно снять с бульдозера нужный блок. Удобно расположенные точки упрощают доступ для обслуживания компонентов, нуждающихся в смазке.

При возникновении затруднений с эксплуатацией гусеничного бульдозера Cat D9R можно обратиться в дилерскую сеть компании «Цеппелин Русланд». В сервис официального дилера входит информационная и техническая поддержка заказчиков. Профилактика, диагностика и ремонт машин осуществляются в профессиональных сервисных центрах Цеппелин Русланд с использованием оригинальных запчастей и современного оборудования. Обслуживание больших бульдозеров – не проблема для профессионалов!
