Модельный ряд струговых установок CAT

С 1941 года компанией Caterpillar пройден долгий путь в разработке и производстве стругов для длинных очистных забоев. Технические разработки с 1990 года еще раз подтвердили, что выемка стругом - предпочтительный метод разработки длинными очистными забоями для пластов мощностью менее 1,8 м.

Общая информация

Мы проектируем и производим струговые установки для разработки длинными забоями с 1941 года и преуспели в этой отрасли. Технические достижения еще раз подтвердили эффективность струговых установок в качестве предпочитаемого способа разработки длинными забоями пластов мощностью менее 1,8 м. Струговые установки Cat обладают уникальными особенностями, недоступными у других производителей, и обеспечивают значительно меньшую стоимость эксплуатации по сравнению со стоимостью эксплуатации очистного комбайна при разработке пластов средней и малой мощности. Надежность, высокая производительность и способность производить выемку угля без присечки боковых пород делают их идеальным выбором для разработки указанных типов пластов длинными забоями.

Ключевые особенности:

• Предпочтительная система разработки длинными забоями пластов мощностью менее 1,8 м.
• Система приводов с доступной мощностью до 2x800 кВт. Гарантированная производительность даже в условиях геологических нарушений (прохождение нарушений, равных по высоте мощности пласта).
• Скорость струга – до 3,6 м/с.
• Максимальная производительность 3500 т/ч.
• Защита от перегрузок.
• Распределение нагрузки.
• Эффективное управление уровнем горизонта струга, а также возможность выемки без присечки боковых пород с учетом полной автоматизации процесса выемки в очистном забое.

Принцип работы

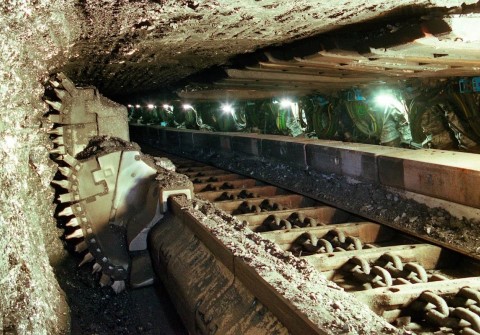

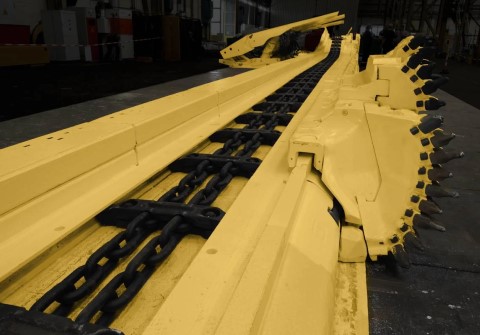

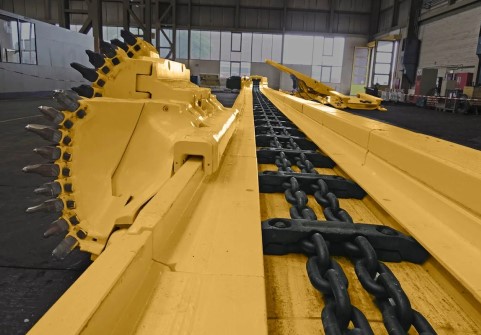

Принцип работы струговой установки прост: фигурный стальной корпус струговой установки, оснащенный грамотно расположенными резцами, протягивается вдоль забойного конвейера от одного конца забоя к другому с помощью непрерывной замкнутой цепи, приводимой в движение электроприводами, расположенными на концевых участках забоя. Глубина резания контролируется с помощью системы автоматизации путем подвигания забойного конвейера AFC по направлению к угольному пласту с заранее заданным шагом после прохода струговой установки.

Автоматизация

Автоматизация – это самый важный компонент современной струговой установки. Она превращает простой инструмент в высокопроизводительный добывающий комплекс. Основные особенности:

• Постоянный мониторинг положения, скорости и направления движения струга.
• Контроль подвигания рештачного става.
• Встроенная программа по исправлению ошибок, обеспечение выравнивания забойного конвейера в случае, если величина давления в цилиндрах передвижки различается.
• Автоматическое подвигание секций механизированной крепи.
• Контроль оптимальной загрузки забойного конвейера.
• Защита струговой цепи от перегрузок.
• Нет необходимости в присутствии оператора в забое во время автоматических операций.
• Визуализация на центральном компьютере статуса секций механизированной крепи, позиции струга, данных забоя и т.д.

Дистанционное управление

Присутствие оператора в забое не требуется. Работу можно контролировать либо с центральной станции управления под землей, например из транспортной горной выработки, либо с поверхности. Таким образом, операторы могут работать удаленно в среде, свободной от грязи и пыли. Выносная система управления позволяет управлять уровнем горизонта забойного конвейера. Управление в обычных условиях осуществляется вручную, однако может быть автоматизировано. Секции крепи расположены в соответствия геологическими условиями забоя и, как правило, перемещаются автоматически после прохождения струговой установки.

Защита от перегрузок

Планетарная система защиты от перегрузки (UEL) компании Caterpillar регулирует мощность приводов и струга, и конвейера для работы в оптимальном режиме. Это защищает цепи от перегрузки, снижая вероятности их порыва. Также это позволяет защитить все части струга, подвергаемые механическому износу, в частности, резцы струга.
