АРХИВНАЯ МОДЕЛЬ

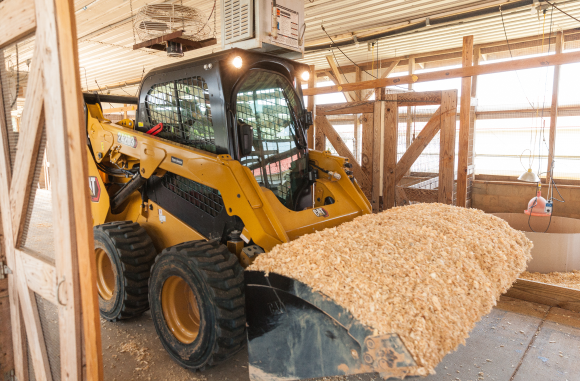

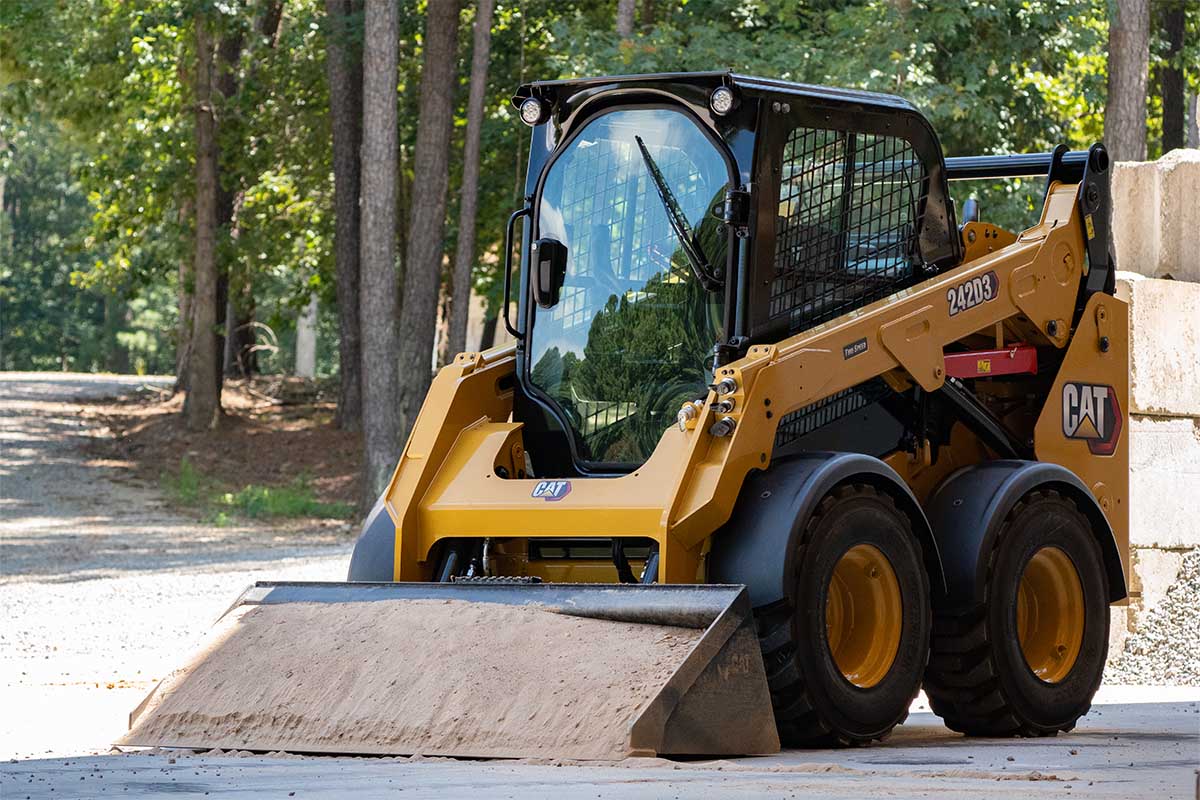

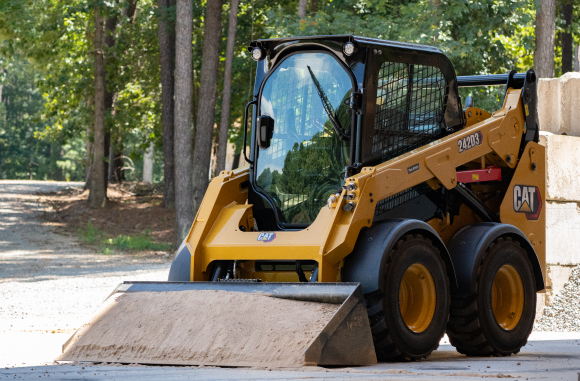

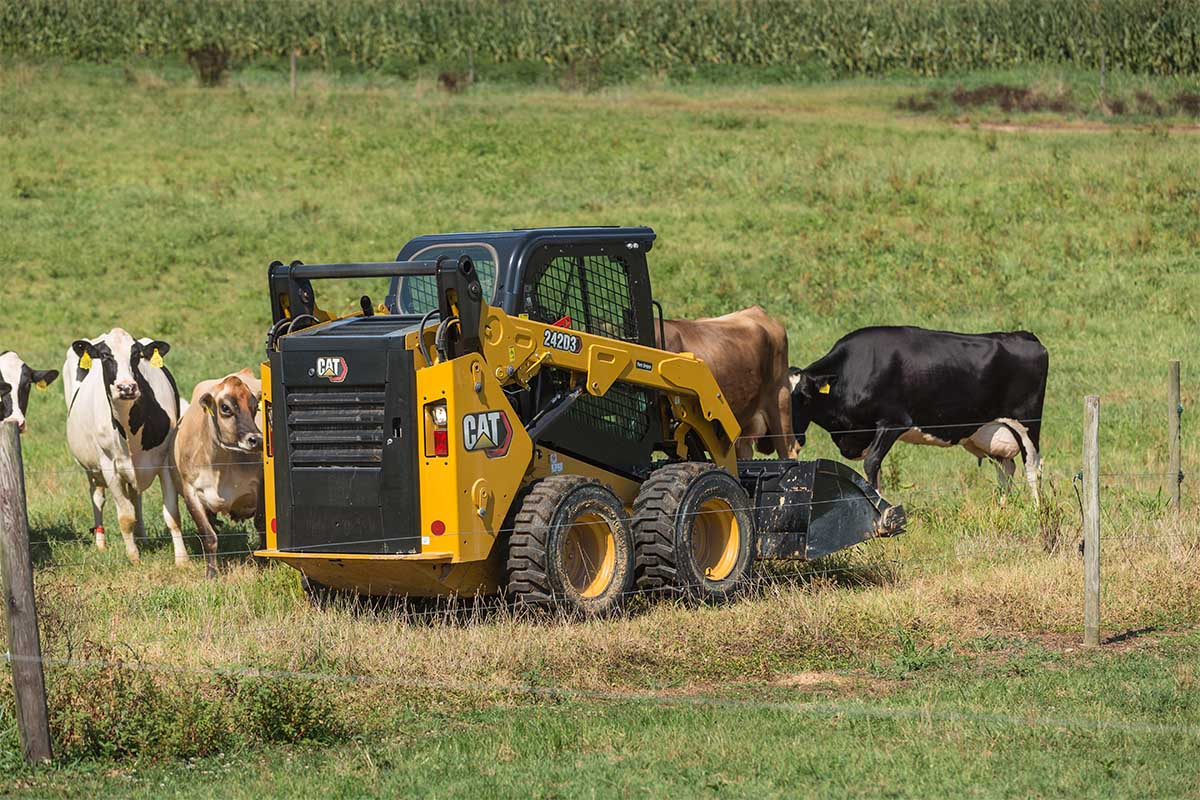

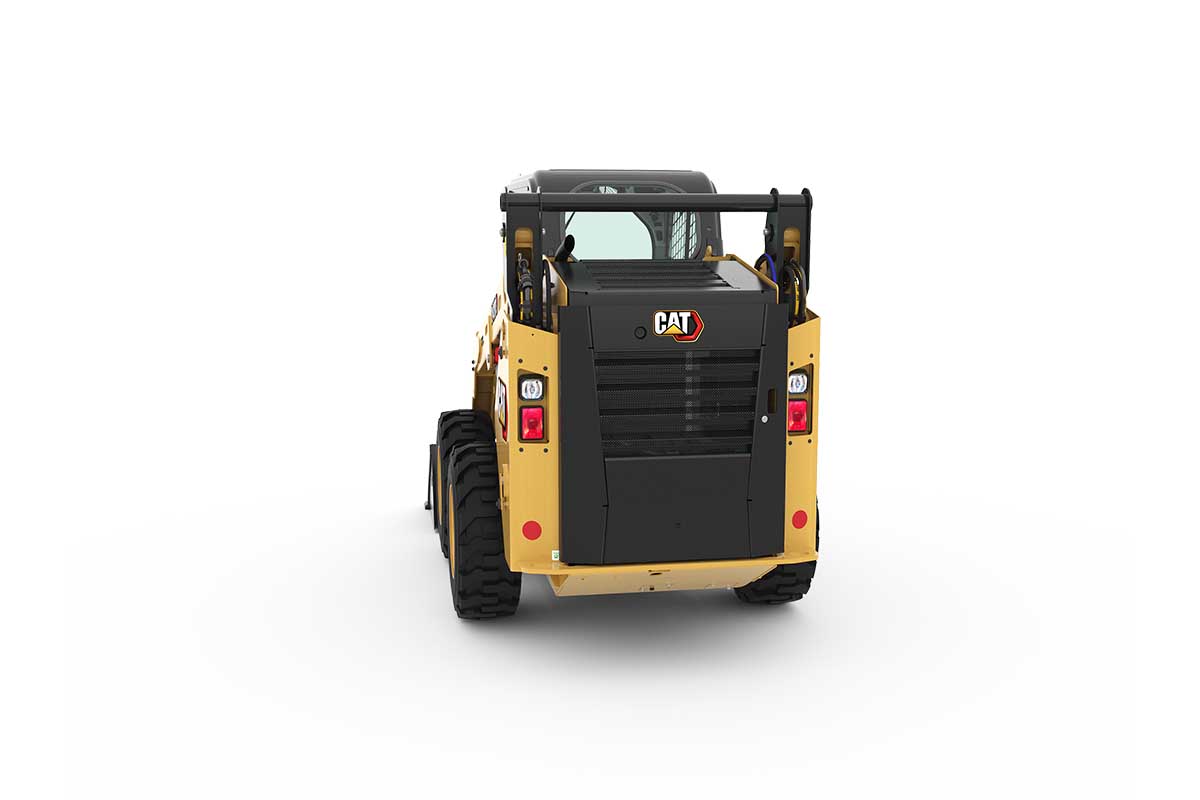

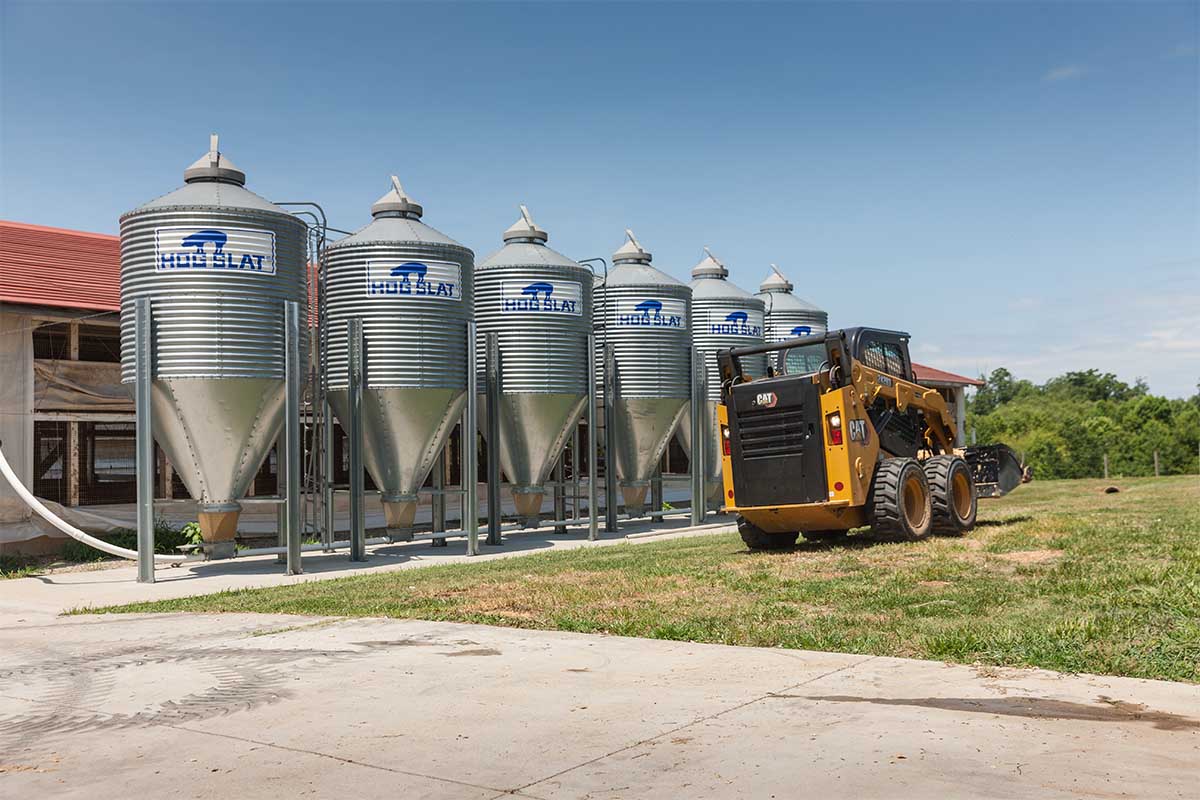

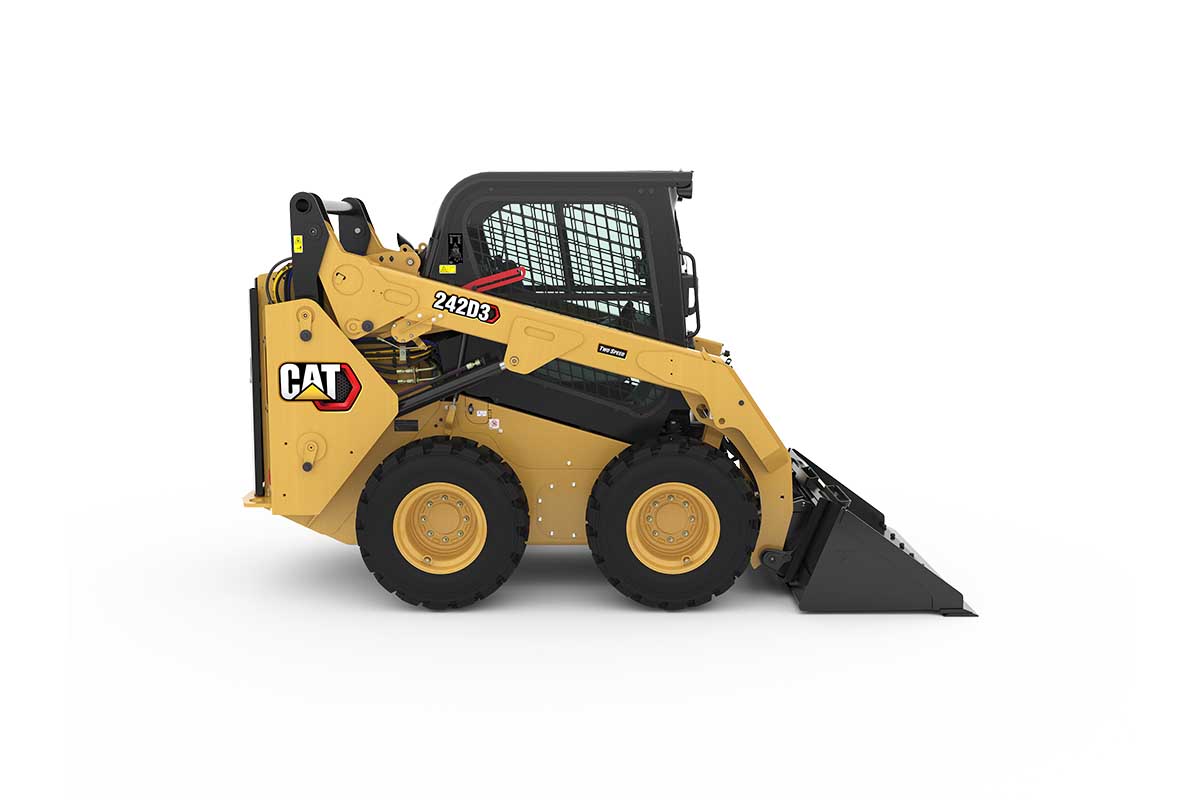

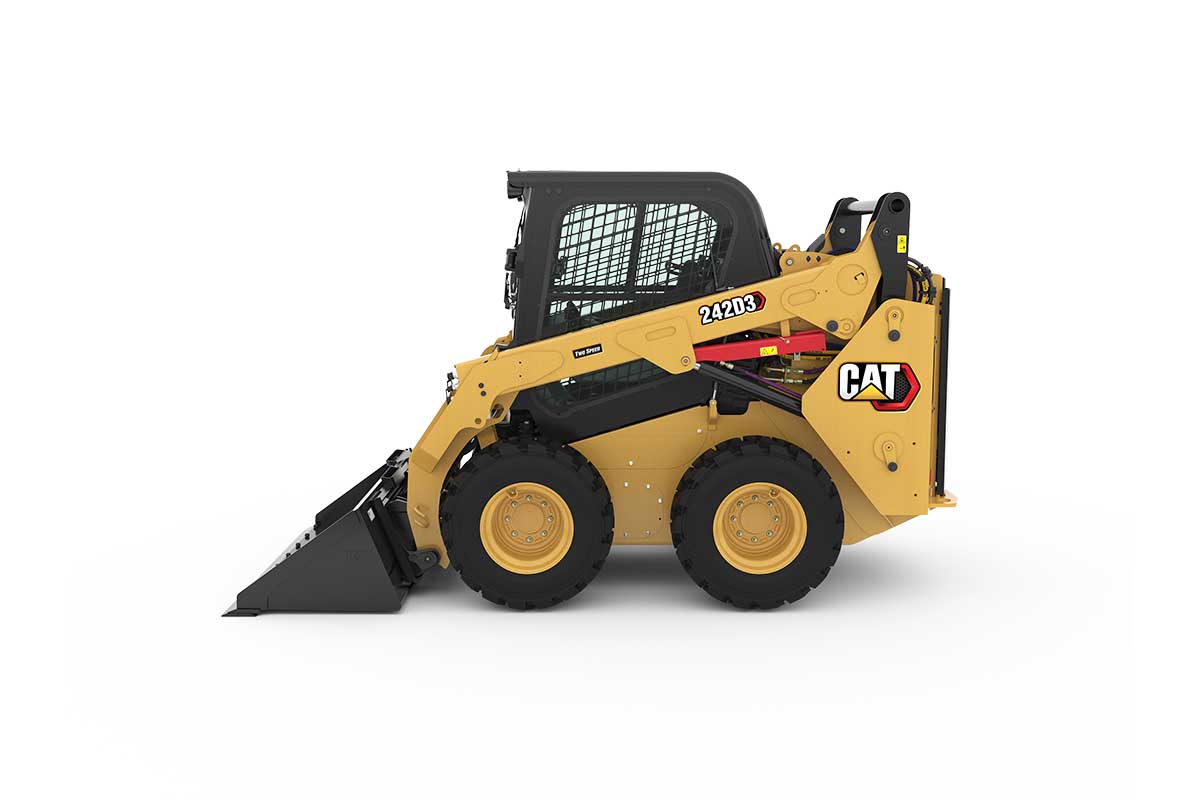

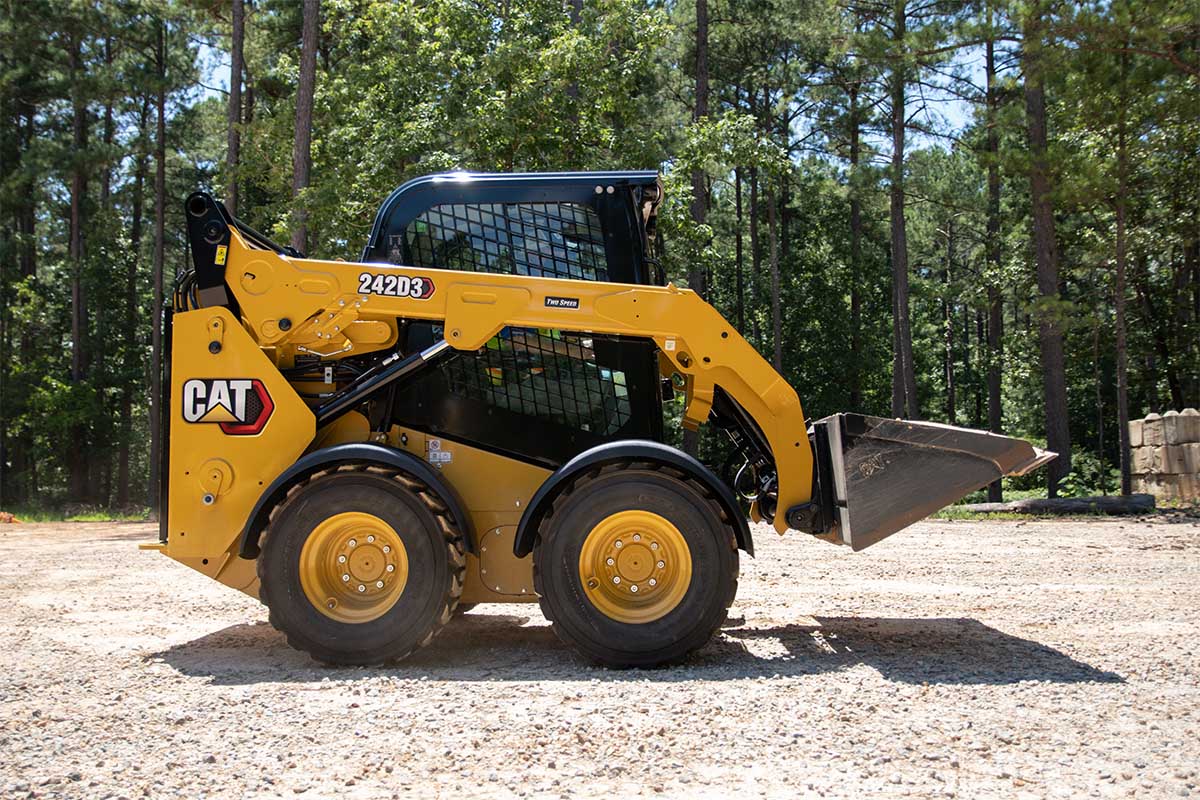

CAT 242D3

В настоящее время эта модель не доступна для продажи.
Вы можете ознакомиться с актуальными моделями в каталоге
Перейти в новую модель
  • Эксплуатационная масса 3 238 кг
  • Мощность двигателя полная 74,3 л.с.
  • Грузоподъемность, номинальная 1 000 кг

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ CAT 242d3

Надёжная продуманная конструкция мини-погрузчика Cat 242D3 обеспечивает его эффективную бесперебойную работу:

  • Проверенный временем двигатель Cat C3.3B мощностью 74,3 л.с.
  • Долговечная сварная конструкция основной рамы
  • Короткие прочные полуоси, смазанные на весь срок эксплуатации
  • Усиленные стальные элементы рычажного механизма и стрелы
  • Прямой привод от двигателя к насосам гидросистемы
  • Высокоэффективная система охлаждения
  • Термообработанные шестерни и подшипники для тяжёлых условий эксплуатации КПП
  • Защищённая схема прокладки рукавов высокого давления и кабелей электропроводки
  • Дополнительный гидроаккумулятор для экстренного опускания стрелы
  • Тройная блокировка запуска двигателя
Система охлаждения

В новом погрузчике Cat 242D3 улучшена система охлаждения. Вентилятор с гидравлическим приводом и регулируемой скоростью вращения в зависимости от температуры рабочих жидкостей обеспечивает лучшую охлаждающую способность для работы при высокой температуре. При эксплуатации в условиях очень низких температур дополнительный перепускной клапан привода вентилятора позволяет системам машины быстрее разогреваться до рабочих параметров. Данная система эффективна, снижает расход топлива, повышает надёжность машины и исключает повреждение систем из-за ошибок оператора.

Мини-погрузчик 242D3 демонстрирует высокую производительность и эффективность благодаря внедренным техническим решениям:

  • Конструкция стрелы с вертикальным подъёмом, обеспечивающая увеличенные вылет стрелы и высоту подъёма для быстрой загрузки материала в самосвалы
  • Рычажный механизм, позволяющий достигнуть высокое усилие отрыва и большой угол поворота назад, повышая эффективность загрузки ковша и удержания в нем материала
  • Регулируемые датчики выравнивания рабочего оборудования и возврата ковша в положение загрузки
  • Эффективная гидросистема с регулированием по нагрузке с аксиально-поршневыми насосами
  • Напольная педаль регулировки оборотов двигателя
  • Гидростатическая двухскоростная трансмиссия с цепным приводом
Гидравлическая система

Cat 242D3 имеет в стандарте гидравлический аксиально-поршневой насос производительностью 76 л/мин. Гидронасос обеспечивает минимальную продолжительность цикла и, соответственно, повышает производительность и эффективность работы машины. Мини-погрузчик может быть оборудован насосом повышенной производительности 112 л/мин для использования с навесным оборудованием, требующим высокого расхода масла.

Постоянное совершенствование технологий позволило добиться экономичного расхода топлива и повысить топливную эффективность мини-погрузчика Cat 242D3:

  • Электронное управление двигателем с системой регулировки оборотов
  • Эффективная гидростатическая трансмиссия с джойстиковым электронным управлением
  • Современная гидравлическая система с аксиально-поршневыми насосами
  • Регулируемый гидравлический привод вентиляторов охлаждения

Удобный доступ с уровня земли ко всем точкам ежедневного и планового технического обслуживания, увеличенные интервалы обслуживания позволили сократить затраты на содержание Cat 242D3 и увеличить время бесперебойной работы.

Двигатель

Мини-погрузчик Cat 242D3 оборудован двигателем Cat С3.3B мощностью 74,3 л.с., который полностью адаптирован под конкретную машину. Обороты двигателя регулируются электронной педалью акселератора. Благодаря интегрированным технологиям, пользователь получает единый агрегат «двигатель + гидравлика + электроника» и имеет возможность настраивать работу машины под конкретные условия производства работ, тем самым повышая производительность и топливную эффективность.

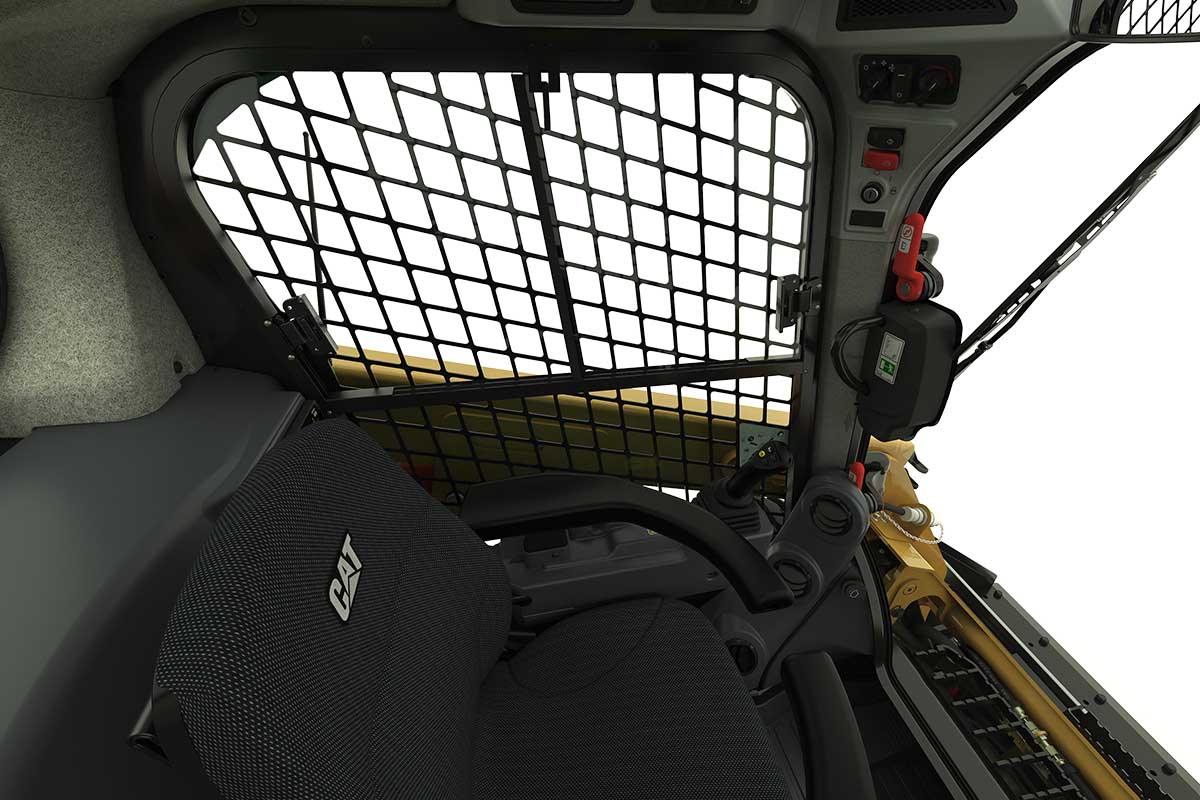

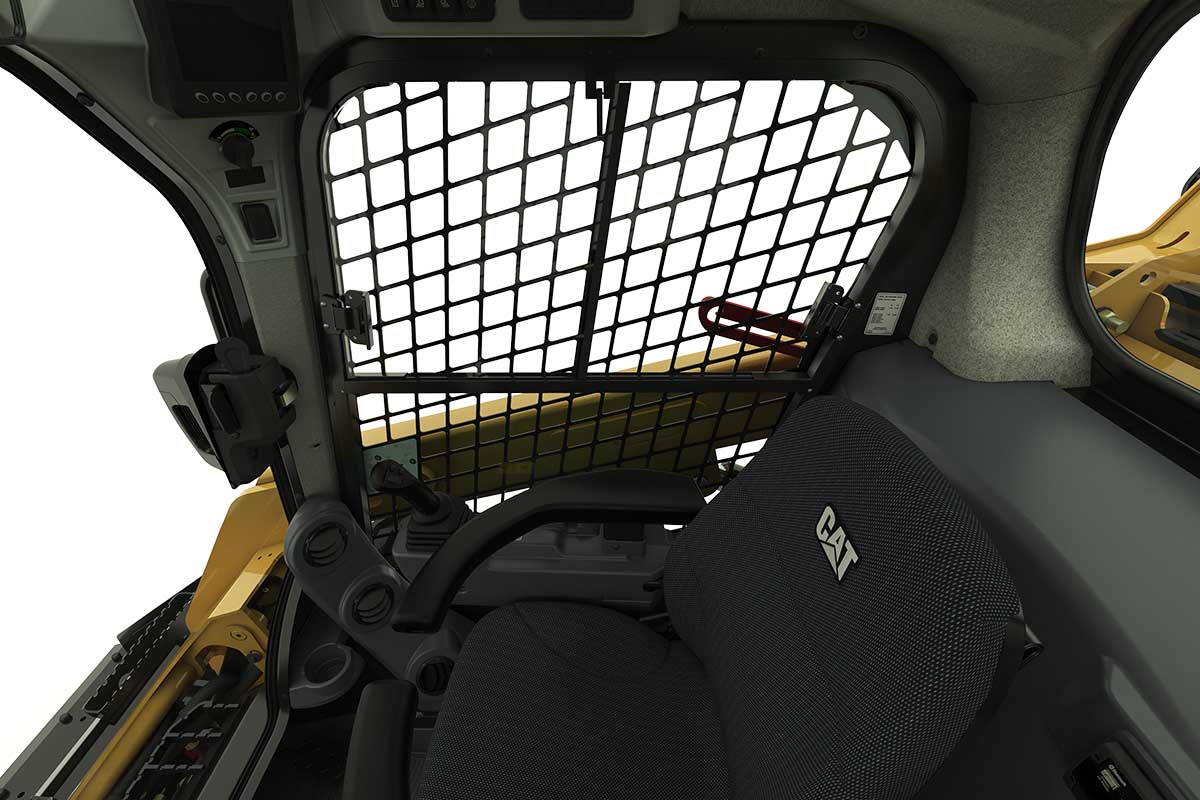

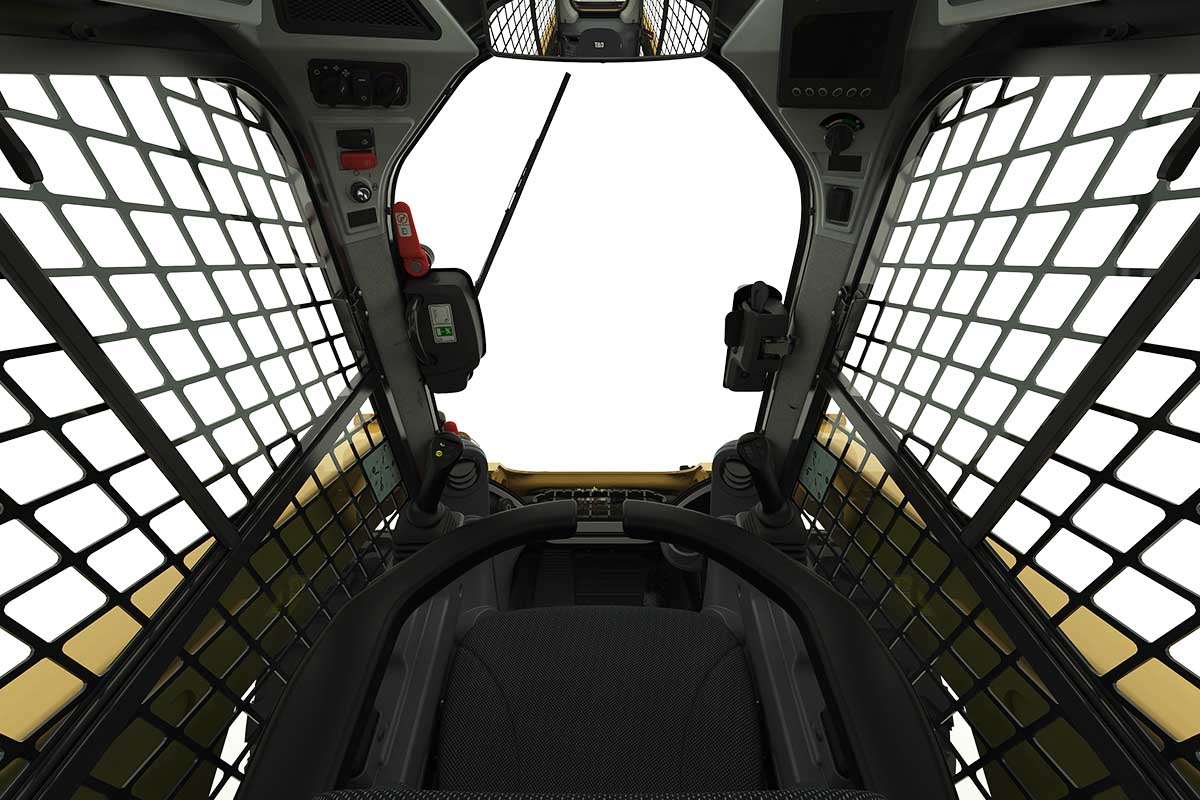

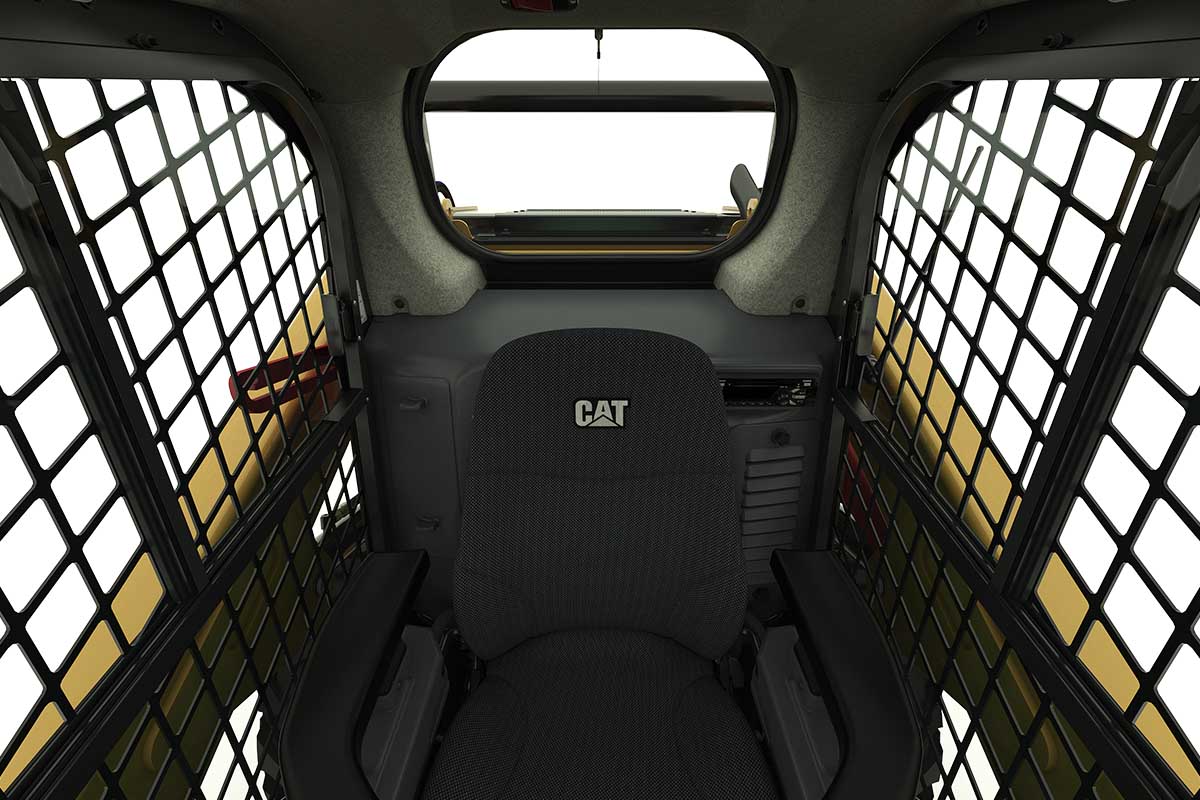

Современная эргономичная кабина Cat 242D3 обеспечивает высокий уровень комфорта оператора и соответствует требованиям безопасности, что позволяет повысить эффективность выполняемых работ. Отличительные особенности кабины:

  • Капсульная герметичная конструкция кабины
  • Встроенная система защиты оператора при опрокидывании ROPS
  • Превосходная обзорность
  • Встроенная система климат-контроля
  • Мощное рабочее освещение для работы и движения по дорогам общего пользования
  • Улучшенная шумоизоляция и сниженные вибрационные нагрузки
  • Удобное регулируемое сиденье оператора
  • Джойстиковое, электрогидравлическое управление рабочим оборудованием и движением машины с совмещением функций
  • Приборная панель с индикацией состояния всех систем машины
Рулевое управление

Система рулевого управления Cat 242D3 контролируется с помощью левого джойстика, который также управляет движением машины. Поворот погрузчика происходит за счёт разницы в скорости вращения левого и правого гидромоторов хода. Данная система рулевого управления позволяет совершать повороты с малым радиусом и разворачивать машину на месте. Система с бортовым управлением поворотом эффективна для данного класса и типа машины, делая Cat 242D3 маневренной и расширяя сферы ее применения.

Характеристики

Двигатель
  • Полная мощность согласно SAE J1995
  • Полезная мощность по SAE 1349
  • Ход поршня
  • Примечание
  • Пиковый крутящий момент – 1600 об/мин – SAE J1995
  • Полезная мощность — ISO 9249†
  • Полезная мощность в соответствии со стандартом ISO 9249
  • Полезная мощность на маховике
  • Полезная мощность — SAE 1349†
  • Модель двигателя
Эксплуатационные характеристики
  • Номинальная рабочая грузоподъемность
  • Опрокидывающая нагрузка
  • Вырывное усилие гидроцилиндра наклона
  • Номинальная рабочая грузоподъемность с противовесом, поставляемым по заказу
  • Примечание
Массы
  • Эксплуатационная масса
  • Примечание
Размеры
  • Колёсная база
  • Высота — до верха кабины
  • Ширина по внешней стороне шин
  • Дорожный просвет
  • Угол съезда
  • Максимальный угол разгрузки
  • Длина с ковшом на земле
  • Длина без ковша
  • Расстояние от края бампера до задней оси
  • Вылет при максимальном подъеме/разгрузке
  • Примечание
  • Максимальный вылет при расположенных параллельно земле рычагах
  • Угол поворота ковша назад при максимальной высоте
  • Радиус поворота от центра до края ковша
  • Радиус поворота от центра до заднего края машины
  • Максимальная габаритная высота
  • Просвет при максимальном подъеме/разгрузке
  • Высота пальца ковша в транспортном положении
  • Высота пальца ковша при максимальном подъеме
  • Радиус поворота от центра до устройства смены навесного оборудования
  • Вылет пальца ковша при максимальном подъеме
Гидросистема
  • Повышенный расход гидравлического масла для (расчетного) гидравлического усилия
  • Стандартный расход гидравлического масла для создания давления в контуре погрузчика
  • Повышенный расход гидравлического масла для максимального давления в контуре погрузчика
  • Стандартный расход гидравлического масла для (расчетного) гидравлического усилия
  • Повышенный (максимальный) расход гидравлического масла в контуре погрузчика
  • Стандартный расход гидравлического масла в контуре погрузчика
Кабина
  • Защита при опрокидывании (ROPS)
  • Защита оператора от падающих предметов (FOPS)
Силовая передача
  • Скорость переднего или заднего хода при использовании одного диапазона скоростей
  • Скорость переднего или заднего хода при использовании двух диапазонов скоростей
Вместимость заправочных емкостей
  • Картер цепи, с каждой стороны
  • Система охлаждения
  • Картер двигателя
  • Топливный бак
  • Гидросистема
  • Гидробак
Моторное
  • Рабочий объем
  • Диаметр цилиндров
Уровень шума
  • Снаружи кабины***
  • Внутри кабины**
  • Примечание (2)
  • Примечание (1)
Система кондиционирования воздуха (при наличии)
  • Система кондиционирования воздуха
Общие параметры
  • Подъем стрелы
  • Грузоподъемность
242D3
Двигатель
  • Полная мощность согласно SAE J1995
    74,3 л. с.
  • Полезная мощность по SAE 1349
    72,1 л. с.
  • Ход поршня
    120 мм
  • Примечание
    †Двигатель соответствует требованиям бразильского стандарта MAR-1 и китайского стандарта для внедорожной техники Stage III на выбросы загрязняющих веществ, которые эквивалентны стандарту Tier 4 Interim Агентства по охране окружающей среды США, и предлагается только в Австралии, Новой Зеландии, Бразилии, Китае, Французской Полинезии, Гонконге, Македонии и Новой Каледонии.
  • Пиковый крутящий момент – 1600 об/мин – SAE J1995
    265 Н·м
  • Полезная мощность — ISO 9249†
    73,5 л. с.
  • Полезная мощность в соответствии со стандартом ISO 9249
    72,8 л. с.
  • Полезная мощность на маховике
    72,1 л. с.
  • Полезная мощность — SAE 1349†
    72,7 л. с.
  • Модель двигателя
    Cat C3.3B DIT (турбо)
Эксплуатационные характеристики
  • Номинальная рабочая грузоподъемность
    1 000 кг
  • Опрокидывающая нагрузка
    2 000 кг
  • Вырывное усилие гидроцилиндра наклона
    2 251 кг
  • Номинальная рабочая грузоподъемность с противовесом, поставляемым по заказу
    1 090 кг
  • Примечание
    Эксплуатационная масса, эксплуатационные характеристики и размеры с учетом массы оператора 75 кг (165 фунтов), всех рабочих жидкостей, одного диапазона передач, открытой конструкции защиты при опрокидывании OROPS, ковша с низким профилем 1730 мм (68 дюймов), шин Cat 12 × 16,5, стандартной гидросистемы, сиденья с механической подвеской, без дополнительных противовесов и ручного устройства для быстрой смены навесного оборудования (если не указано иное).
Массы
  • Эксплуатационная масса
    3 238 кг
  • Примечание
    Эксплуатационная масса, эксплуатационные характеристики и размеры с учетом массы оператора 75 кг (165 фунтов), всех рабочих жидкостей, одного диапазона передач, открытой конструкции защиты при опрокидывании OROPS, ковша с низким профилем 1730 мм (68 дюймов), шин Cat 12 × 16,5, стандартной гидросистемы, сиденья с механической подвеской, без дополнительных противовесов и ручного устройства для быстрой смены навесного оборудования (если не указано иное).
Размеры
  • Колёсная база
    1 105 мм
  • Высота — до верха кабины
    2 111 мм
  • Ширина по внешней стороне шин
    1 676 мм
  • Дорожный просвет
    222 мм
  • Угол съезда
    27°
  • Максимальный угол разгрузки
    52°
  • Длина с ковшом на земле
    3 487 мм
  • Длина без ковша
    2 767 мм
  • Расстояние от края бампера до задней оси
    1 021 мм
  • Вылет при максимальном подъеме/разгрузке
    552 мм
  • Примечание
    Эксплуатационная масса, эксплуатационные характеристики и размеры с учетом массы оператора 75 кг (165 фунтов), всех рабочих жидкостей, одного диапазона передач, открытой конструкции защиты при опрокидывании OROPS, ковша с низким профилем 1730 мм (68 дюймов), шин Cat 12 × 16,5, стандартной гидросистемы, сиденья с механической подвеской, без дополнительных противовесов и ручного устройства для быстрой смены навесного оборудования (если не указано иное).
  • Максимальный вылет при расположенных параллельно земле рычагах
    1 249 мм
  • Угол поворота ковша назад при максимальной высоте
    87°
  • Радиус поворота от центра до края ковша
    2 107 мм
  • Радиус поворота от центра до заднего края машины
    1 639 мм
  • Максимальная габаритная высота
    3 917 мм
  • Просвет при максимальном подъеме/разгрузке
    2 285 мм
  • Высота пальца ковша в транспортном положении
    200 мм
  • Высота пальца ковша при максимальном подъеме
    3 076 мм
  • Радиус поворота от центра до устройства смены навесного оборудования
    1 314 мм
  • Вылет пальца ковша при максимальном подъеме
    182 мм
Гидросистема
  • Повышенный расход гидравлического масла для (расчетного) гидравлического усилия
    58 л. с.
  • Стандартный расход гидравлического масла для создания давления в контуре погрузчика
    23 000 кПа
  • Повышенный расход гидравлического масла для максимального давления в контуре погрузчика
    23 000 кПа
  • Стандартный расход гидравлического масла для (расчетного) гидравлического усилия
    39 л. с.
  • Повышенный (максимальный) расход гидравлического масла в контуре погрузчика
    112 л/мин
  • Стандартный расход гидравлического масла в контуре погрузчика
    76 л/мин
Кабина
  • Защита при опрокидывании (ROPS)
    ISO 3471:2008
  • Защита оператора от падающих предметов (FOPS)
    ISO 3449:2005 уровень I
Силовая передача
  • Скорость переднего или заднего хода при использовании одного диапазона скоростей
    12,1 км/ч
  • Скорость переднего или заднего хода при использовании двух диапазонов скоростей
    18,5 км/ч
Вместимость заправочных емкостей
  • Картер цепи, с каждой стороны
    8,8 л
  • Система охлаждения
    14 л
  • Картер двигателя
    11 л
  • Топливный бак
    94 л
  • Гидросистема
    50 л
  • Гидробак
    39 л
Моторное
  • Рабочий объем
    3,3 л
  • Диаметр цилиндров
    94 мм
Уровень шума
  • Снаружи кабины***
    101 дБ(А)
  • Внутри кабины**
    83
  • Примечание (2)
    ***Измерения уровня звуковой мощности на машинах конфигурации CE проводились по методике испытаний и в условиях, оговоренных стандартом 2000/14/EC.
  • Примечание (1)
    **Уровень динамического звукового давления, воздействующего на оператора, согласно стандарту ISO 6396:2008. Измерения проводились при закрытых дверях и окнах кабины и при 70% от максимальной частоты вращения вентилятора системы охлаждения двигателя. Уровень шума может изменяться при различных значениях частоты вращения вентилятора системы охлаждения двигателя.
Система кондиционирования воздуха (при наличии)
  • Система кондиционирования воздуха
    Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления = 1430). Система содержит 0,81 кг хладагента, что соответствует 1,158 метрической тонны CO2.
Общие параметры
  • Подъем стрелы
    Вертикальный
  • Грузоподъемность
    > 1 000 кг
