АРХИВНАЯ МОДЕЛЬ

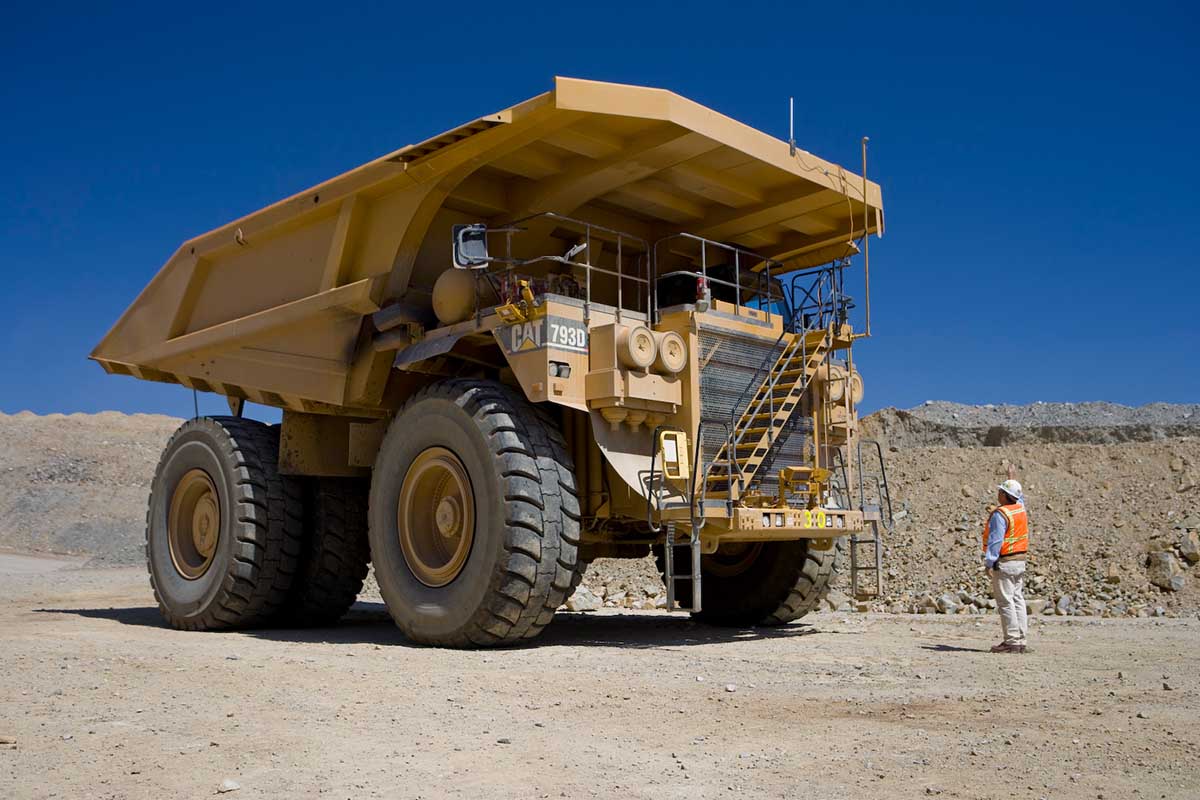

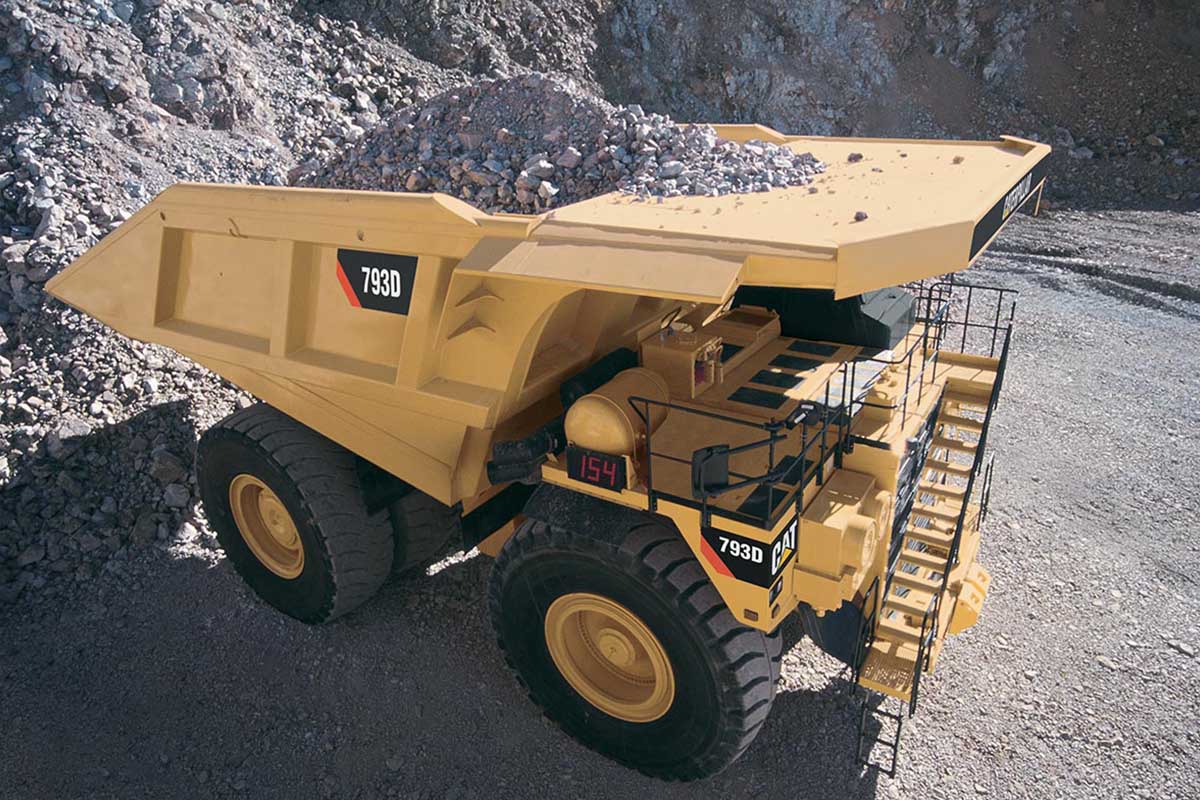

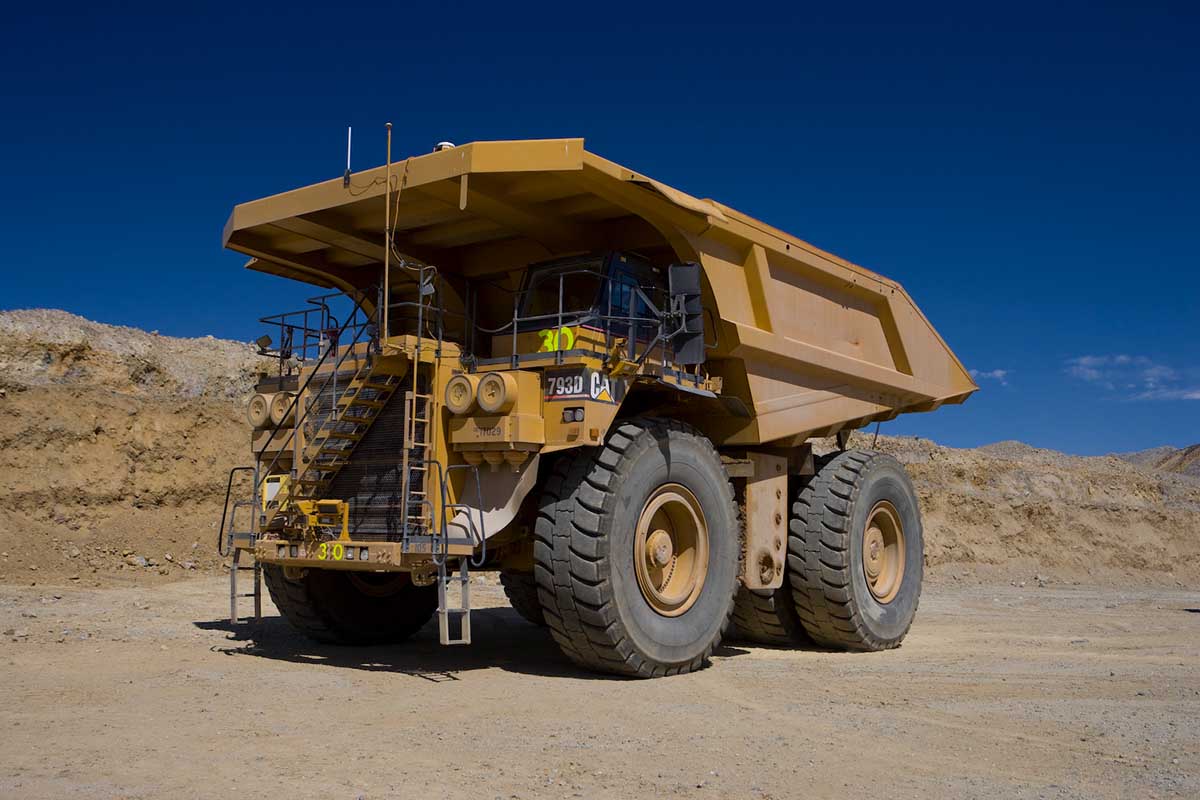

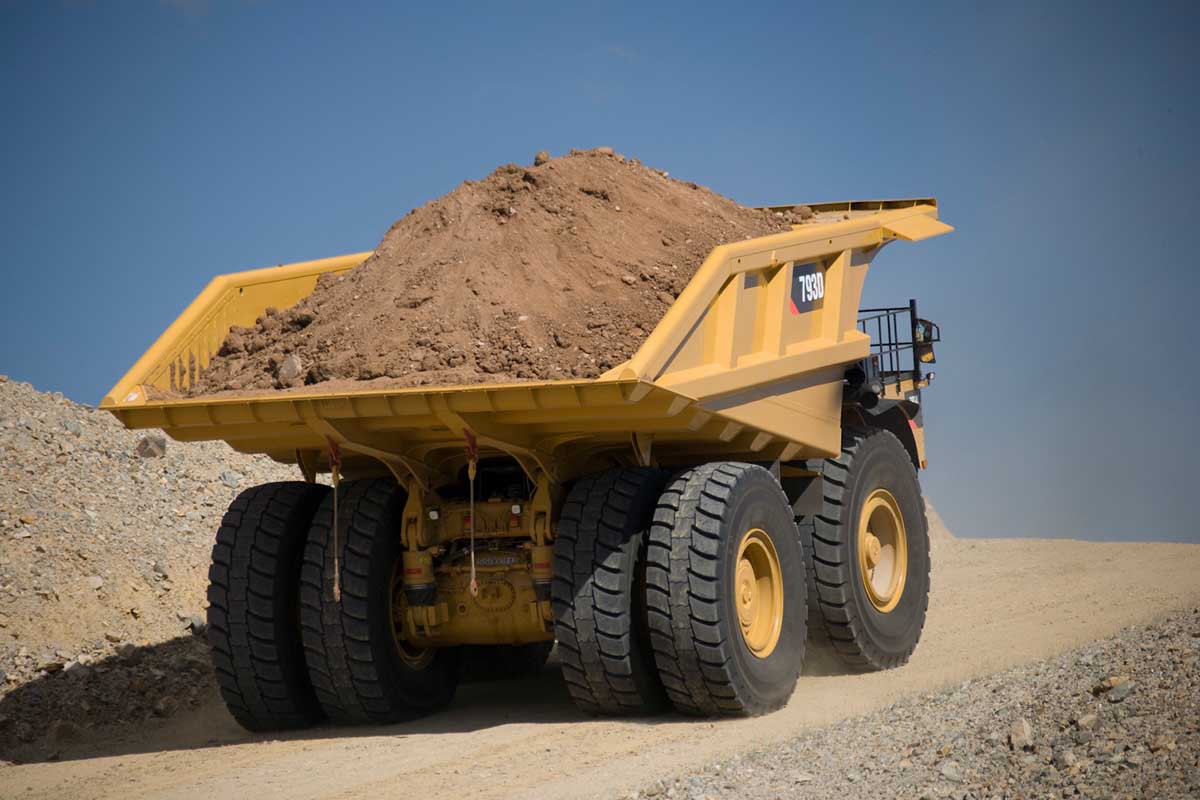

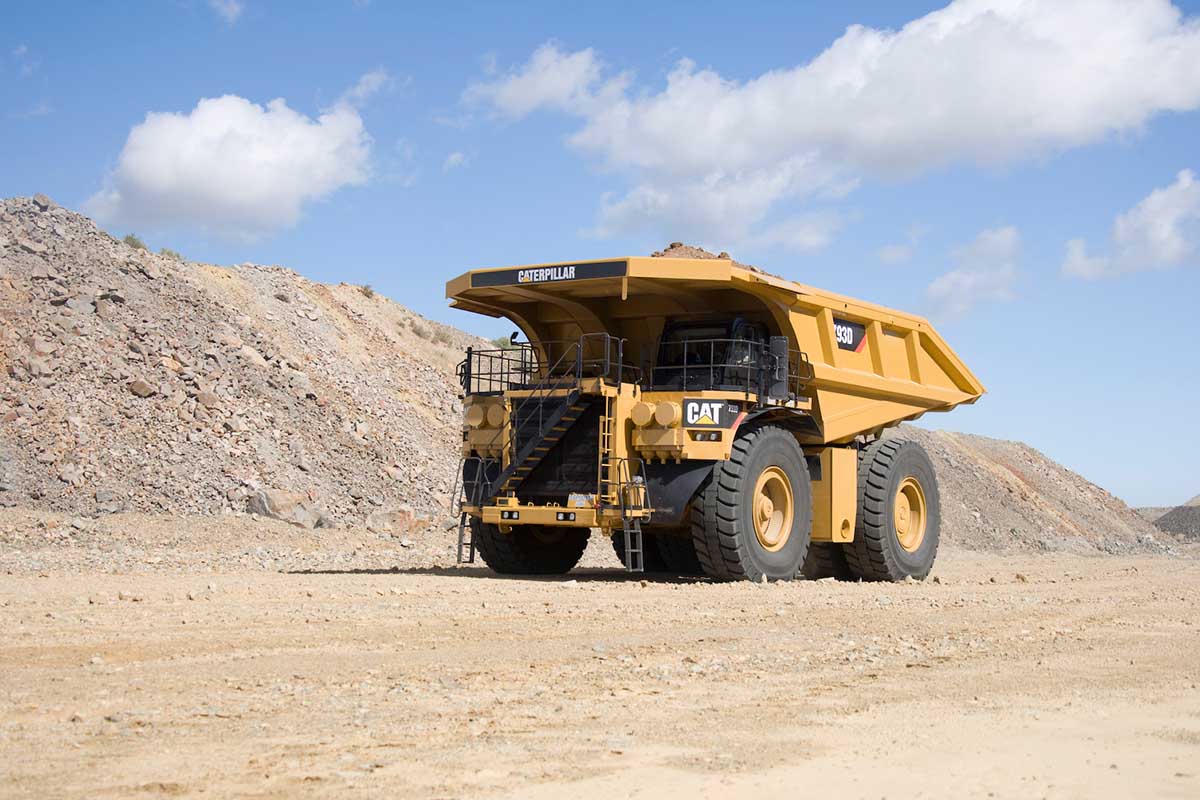

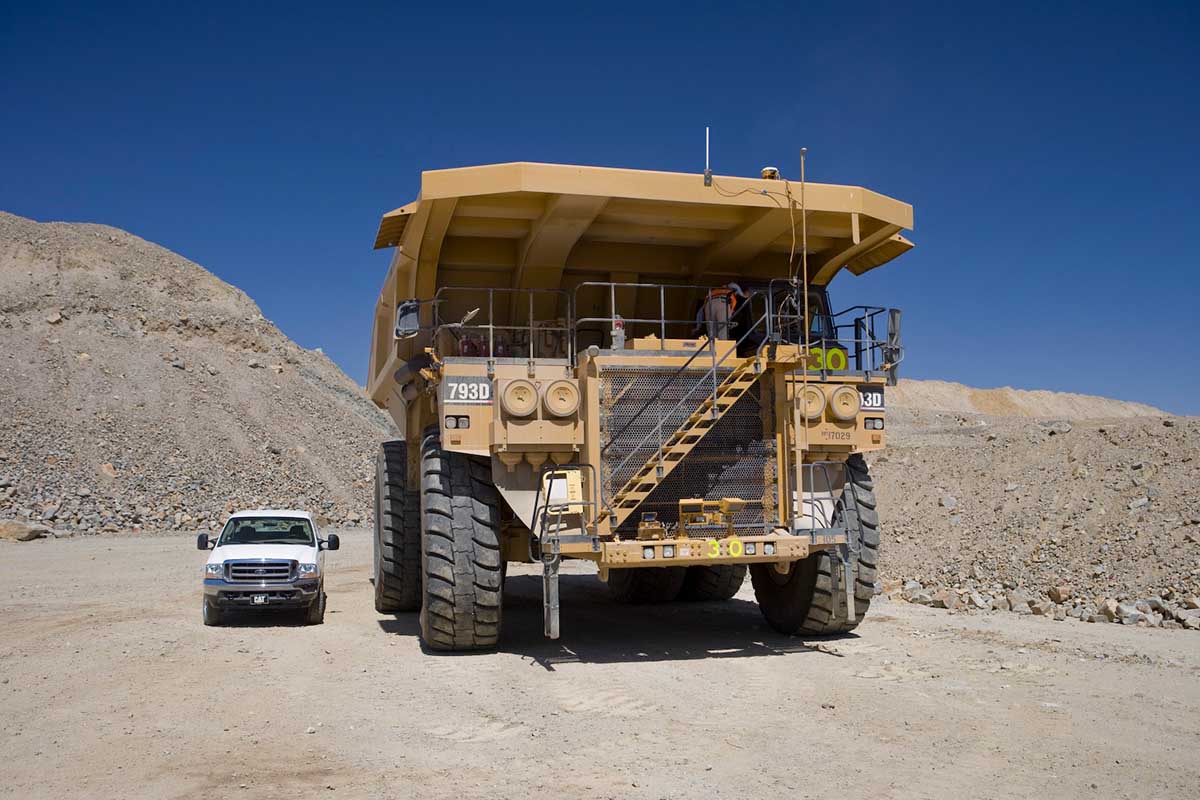

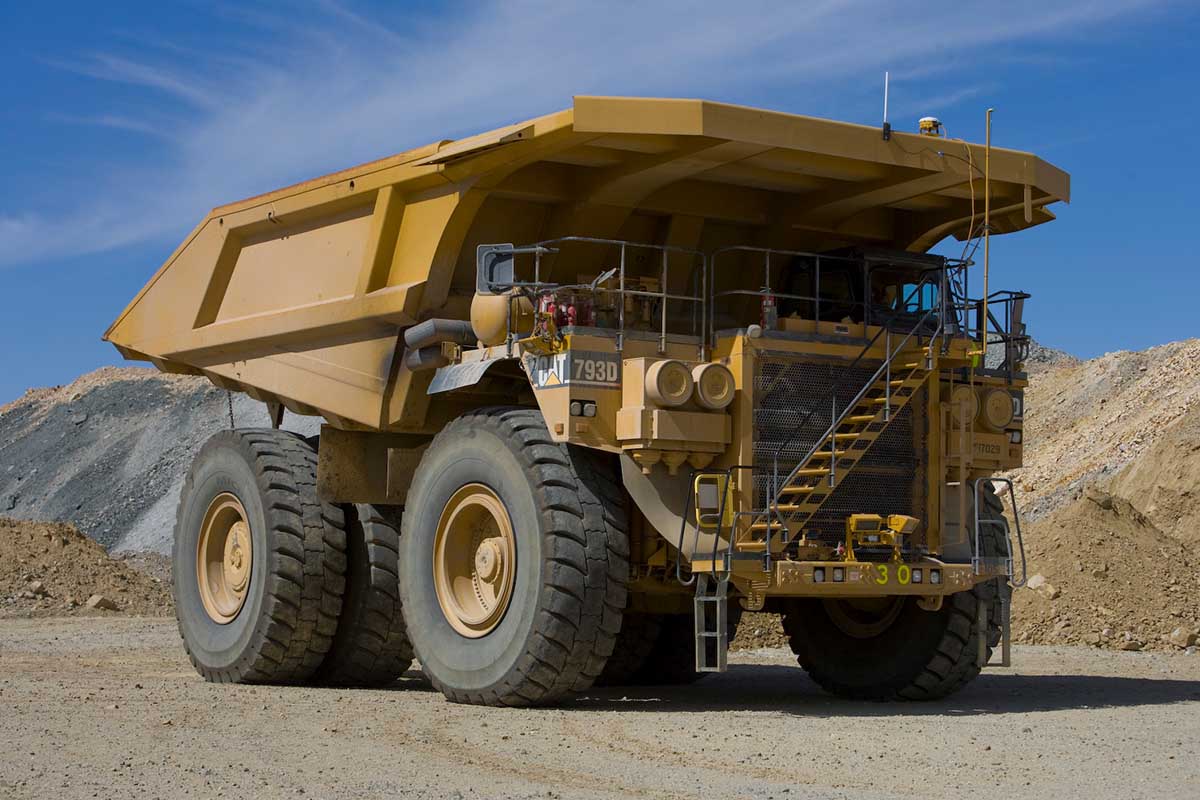

CAT 793D

В настоящее время эта модель не доступна для продажи.
Вы можете ознакомиться с актуальными моделями в каталоге
Перейти в новую модель
  • Номинальная полезная нагрузка 232 т
  • Полная мощность согласно SAE J1995 2 415 л. с.
  • Модель двигателя Cat® 3516B HD

Характеристики

ДВИГАТЕЛЬ
  • Полная мощность согласно SAE J1995
  • Модель двигателя
  • Полезная мощность согласно SAE J1349
  • Номинальная частота вращения
  • Соответствие нормам по выбросам
  • Диаметр цилиндров
  • Ход поршня
  • Рабочий объем
  • Примечание (1)
  • Примечание (2)
МАССА — ПРИБЛИЗИТЕЛЬНО
  • Номинальная полезная нагрузка
  • Примечание (1)
  • Примечание (2)
  • Диапазон массы кузова
ПРИБЛИЗИТЕЛЬНОЕ РАСПРЕДЕЛЕНИЕ МАСС
  • Передний мост — без груза
  • Задний мост — без груза
  • Передний мост — с грузом
  • Задний мост — с грузом
  • Примечание
БОРТОВЫЕ РЕДУКТОРЫ
  • Тип
  • Передаточное отношение главной передачи
  • Передаточное отношение планетарной ступени
  • Общее передаточное отношение
КОРОБКА ПЕРЕДАЧ
  • 1-я передача переднего хода
  • 2-я передача переднего хода
  • 3-я передача переднего хода
  • 4-я передача переднего хода
  • 5-я передача переднего хода
  • 6-я передача переднего хода
  • Задний ход
  • Максимальная скорость с грузом
ШИНЫ
  • Стандартные шины
  • Ободья
  • Примечание (1)
  • Примечание (2)
ТОРМОЗНАЯ СИСТЕМА
  • Рабочие тормоза
  • Стандарты
  • Стояночный тормоз
  • Погрузочный тормоз
ВМЕСТИМОСТЬ — КУЗОВ HP — КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ 100%
  • Геометрическая
  • С "шапкой" с уклоном 2:1 по SAE*
  • Примечание (1)
МЕХАНИЗМЫ ПОДЪЕМА КУЗОВА
  • Тип
  • Подача насоса — высокая частота вращения холостого хода
  • Время подъема кузова — высокая частота вращения холостого хода
  • Время опускания кузова — плавающий режим
  • Принудительное опускание кузова — высокая частота вращения холостого хода
ПОДВЕСКА
  • Тип
  • Рабочий ход поршня цилиндра — передняя подвеска
  • Рабочий ход поршня цилиндра — задняя подвеска
  • Задний мост — качание
ВМЕСТИМОСТЬ ЗАПРАВОЧНЫХ ЕМКОСТЕЙ
  • Топливный бак — стандартный
  • Опциональный топливный бак
  • Система охлаждения
  • Картер двигателя
  • Передние колеса — каждое
  • Каждый бортовой редуктор
  • Дифференциалы
  • Бачок системы рулевого управления
  • Система рулевого управления, включая бак
  • Маслосборник гидротрансформатора и коробки передач
  • Гидробак подъемника кузова и тормозной системы
  • Система подъема кузова и тормозная система (в том числе бачок)
  • Маслосборник гидротрансформатора.
  • Система гидротрансформатора/коробки передач (с том числе маслосборник)
КАБИНА
  • Система кондиционирования воздуха
  • Соответствие конструкции ROPS стандартам (1)
  • Соответствие конструкции ROPS стандартам (2)
  • Стандарты FOPS
РУЛЕВОЕ УПРАВЛЕНИЕ
  • Угол поворота
  • Диаметр поворота — передние колеса
  • Соответствие системы рулевого управления стандартам
РАЗМЕРЫ
  • Высота до верха конструкции ROPS
  • Колёсная база
  • Задний мост – задний край кузова
  • Дорожный просвет
  • Разгрузочный габарит
  • Высота погрузки — без груза
  • Ширина по осевым линиям передних колес
  • Просвет под защитным кожухом двигателя
  • Ширина кузова с козырьком
  • Внешняя ширина кузова по стенкам
  • Внутренняя ширина кузова
  • Высота по переднему козырьку
  • Задний мост – Дорожный просвет
  • Колея между центральными линиями задних пар колес
  • Ширина по задним колесам
  • Длина внутренней части кузова
  • Максимальная глубина внутренней части кузова
  • Ширина
ШУМ
  • Стандарты, регламентирующие уровень шума
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
  • Максимальная полезная нагрузка
ТОРМОЗА
  • Стандарты
ЗАЩИТА ПРИ ОПРОКИДЫВАНИИ (ROPS)
  • Соответствие конструкции ROPS стандартам:
Общие параметры
  • Грузоподъемность
793D
ДВИГАТЕЛЬ
  • Полная мощность согласно SAE J1995
    2 415 л. с.
  • Модель двигателя
    Cat® 3516B HD
  • Полезная мощность согласно SAE J1349
    2 337 л. с.
  • Номинальная частота вращения
    1 750 об/мин
  • Соответствие нормам по выбросам
    в соответствии со стандартом Агентства по охране окружающей среды США Tier 1
  • Диаметр цилиндров
    170 мм
  • Ход поршня
    215 мм
  • Рабочий объем
    78 л
  • Примечание (1)
    Двигатель 3516E в настоящее время предлагается в качестве опционального оборудования.
  • Примечание (2)
    Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного воздухозаборником, выхлопной системой и генератором.
МАССА — ПРИБЛИЗИТЕЛЬНО
  • Номинальная полезная нагрузка
    232 т
  • Примечание (1)
    Для получения информации о максимальной нагрузке на шины обратитесь к производителю шин
  • Примечание (2)
    Масса шасси включает полную заправку топливом и эксплуатационными жидкостями, стандартное и обязательное навесное оборудование, подъемный механизм, узел крепления кузова, ободья и шины.
  • Диапазон массы кузова
    21 795 – 54 431 кг
ПРИБЛИЗИТЕЛЬНОЕ РАСПРЕДЕЛЕНИЕ МАСС
  • Передний мост — без груза
    46 %
  • Задний мост — без груза
    54 %
  • Передний мост — с грузом
    33 %
  • Задний мост — с грузом
    67 %
  • Примечание
    Оптимальное сочетание распределения масс и кузова Cat.
БОРТОВЫЕ РЕДУКТОРЫ
  • Тип
    Двухступенчатый планетарный редуктор с отклоняющимися в вертикальной плоскости мостами.
  • Передаточное отношение главной передачи
    1:08:01
  • Передаточное отношение планетарной ступени
    16:01
  • Общее передаточное отношение
    28,8:1
КОРОБКА ПЕРЕДАЧ
  • 1-я передача переднего хода
    11,8 км/ч
  • 2-я передача переднего хода
    15,9 км/ч
  • 3-я передача переднего хода
    21,5 км/ч
  • 4-я передача переднего хода
    29 км/ч
  • 5-я передача переднего хода
    39,4 км/ч
  • 6-я передача переднего хода
    54,3 км/ч
  • Задний ход
    10,9 км/ч
  • Максимальная скорость с грузом
    54,3 км/ч
ШИНЫ
  • Стандартные шины
    40.00 R57
  • Ободья
    29 дюймов на 57 дюймов
  • Примечание (1)
    Дополнительно доступны быстросъемные ободья (QCR) и колесные узлы с повышенным ресурсом (XLWS).
  • Примечание (2)
    Чтобы сделать правильный выбор шин с учетом показателей тонно-км/ч (тонно-мили/ч), компания Caterpillar рекомендует принимать в расчет все условия работы и проконсультироваться с производителем шин
ТОРМОЗНАЯ СИСТЕМА
  • Рабочие тормоза
    На четыре колеса, маслоохлаждаемые дисковые, с гидравлическим приводом
  • Стандарты
    Услуги и дополнит.: ISO 3450:1996
  • Стояночный тормоз
    На четыре колеса, многодисковые, с пружинным включением и гидравлическим отключением
  • Погрузочный тормоз
    Задние рабочие тормоза
ВМЕСТИМОСТЬ — КУЗОВ HP — КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ 100%
  • Геометрическая
    112,6–151 м³
  • С "шапкой" с уклоном 2:1 по SAE*
    162–191 м³
  • Примечание (1)
    Обратитесь к местному дилеру Cat для получения рекомендаций по подбору кузовов для самосвалов.
МЕХАНИЗМЫ ПОДЪЕМА КУЗОВА
  • Тип
    Сдвоенные двухступенчатые гидроцилиндры с демпфирующим клапаном.
  • Подача насоса — высокая частота вращения холостого хода
    846 л/мин
  • Время подъема кузова — высокая частота вращения холостого хода
    20,25 с
  • Время опускания кузова — плавающий режим
    19,26 с
  • Принудительное опускание кузова — высокая частота вращения холостого хода
    17,51 с
ПОДВЕСКА
  • Тип
    Независимые азотные/пневмогидравлические цилиндры, крепление "штифт-к-штифту", двухсрезные серьги в нижней и верхней части
  • Рабочий ход поршня цилиндра — передняя подвеска
    130,5 мм
  • Рабочий ход поршня цилиндра — задняя подвеска
    105,5 мм
  • Задний мост — качание
    +/- 4,9º
ВМЕСТИМОСТЬ ЗАПРАВОЧНЫХ ЕМКОСТЕЙ
  • Топливный бак — стандартный
    4 354 л
  • Опциональный топливный бак
    4 922 л
  • Система охлаждения
    973 л
  • Картер двигателя
    265 л
  • Передние колеса — каждое
    22 л
  • Каждый бортовой редуктор
    114 л
  • Дифференциалы
    832 л
  • Бачок системы рулевого управления
    227 л
  • Система рулевого управления, включая бак
    341 л
  • Маслосборник гидротрансформатора и коробки передач
    102 л
  • Гидробак подъемника кузова и тормозной системы
    769 л
  • Система подъема кузова и тормозная система (в том числе бачок)
    1 375 л
  • Маслосборник гидротрансформатора.
    102 л
  • Система гидротрансформатора/коробки передач (с том числе маслосборник)
    189 л
КАБИНА
  • Система кондиционирования воздуха
    (Хладагент HFC — 134А) 35 100 БТЕ/ч
  • Соответствие конструкции ROPS стандартам (1)
    Уровень звукового давления, воздействующий на оператора, измеренный в ходе рабочего цикла по методике, регламентируемой стандартом ANSI/SAE J1166 MAY90, составляет 76 дБ (А).
  • Соответствие конструкции ROPS стандартам (2)
    Конструкция защиты при опрокидывании (ROPS) соответствует требованиям стандарта ISO 3471:1994.
  • Стандарты FOPS
    Конструкция защиты от падающих предметов FOPS соответствует требованиям стандарта ISO 3449:1992 Level II.
РУЛЕВОЕ УПРАВЛЕНИЕ
  • Угол поворота
    36 °
  • Диаметр поворота — передние колеса
    28,42 м
  • Соответствие системы рулевого управления стандартам
    ISO 5010:1992
РАЗМЕРЫ
  • Высота до верха конструкции ROPS
    5 584 мм
  • Колёсная база
    5 905 мм
  • Задний мост – задний край кузова
    3 997 мм
  • Дорожный просвет
    1 005 мм
  • Разгрузочный габарит
    1 631 мм
  • Высота погрузки — без груза
    6 189 мм
  • Ширина по осевым линиям передних колес
    5 610 мм
  • Просвет под защитным кожухом двигателя
    1 294 мм
  • Ширина кузова с козырьком
    8 592 мм
  • Внешняя ширина кузова по стенкам
    8 007 мм
  • Внутренняя ширина кузова
    7 300 мм
  • Высота по переднему козырьку
    7 375 мм
  • Задний мост – Дорожный просвет
    1 128 мм
  • Колея между центральными линиями задних пар колес
    4 963 мм
  • Ширина по задним колесам
    7 605 мм
  • Длина внутренней части кузова
    7 712 мм
  • Максимальная глубина внутренней части кузова
    2 330 мм
  • Ширина
    7 680 мм
ШУМ
  • Стандарты, регламентирующие уровень шума
    .ANSI/SAE J1166 МАЙ 1990 г.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
  • Максимальная полезная нагрузка
    По заказу
ТОРМОЗА
  • Стандарты
    J-ISO 3450 JAN88, ISO 3450:1996
ЗАЩИТА ПРИ ОПРОКИДЫВАНИИ (ROPS)
  • Соответствие конструкции ROPS стандартам:
    .ISO 3471:1994
Общие параметры
  • Грузоподъемность
    150-250 т
