АРХИВНАЯ МОДЕЛЬ

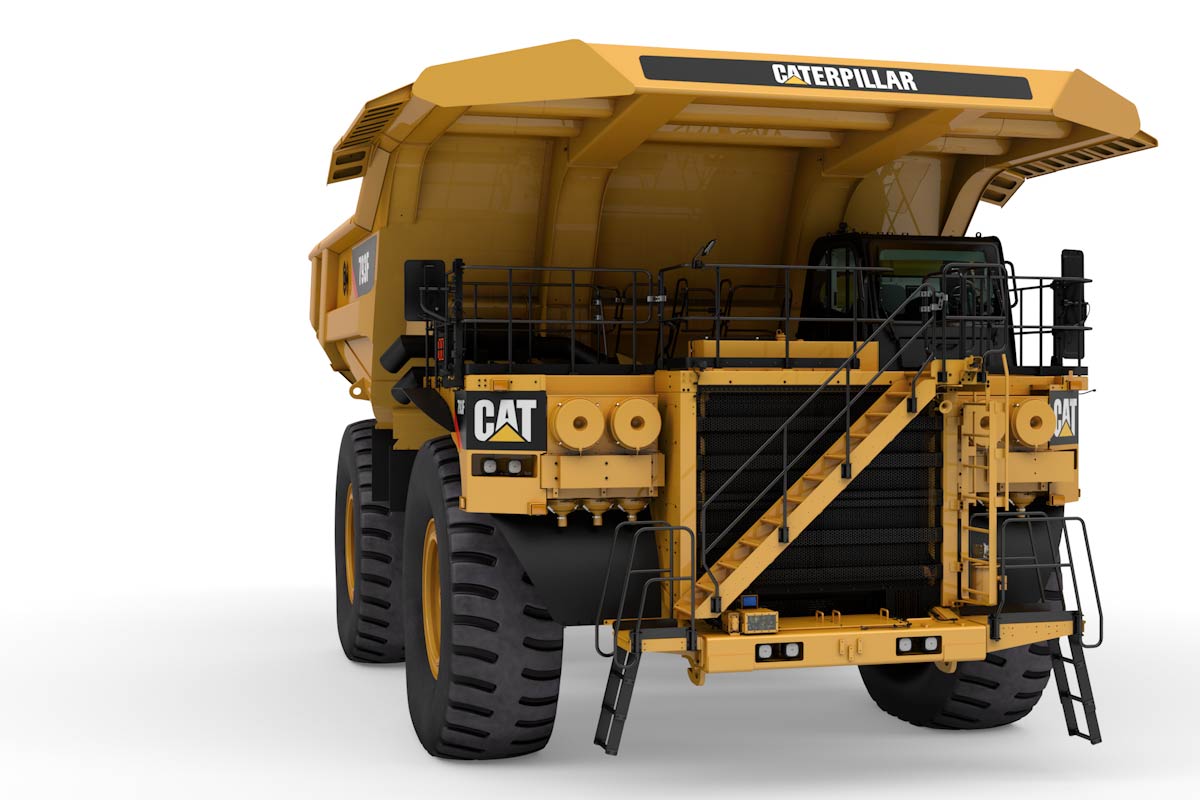

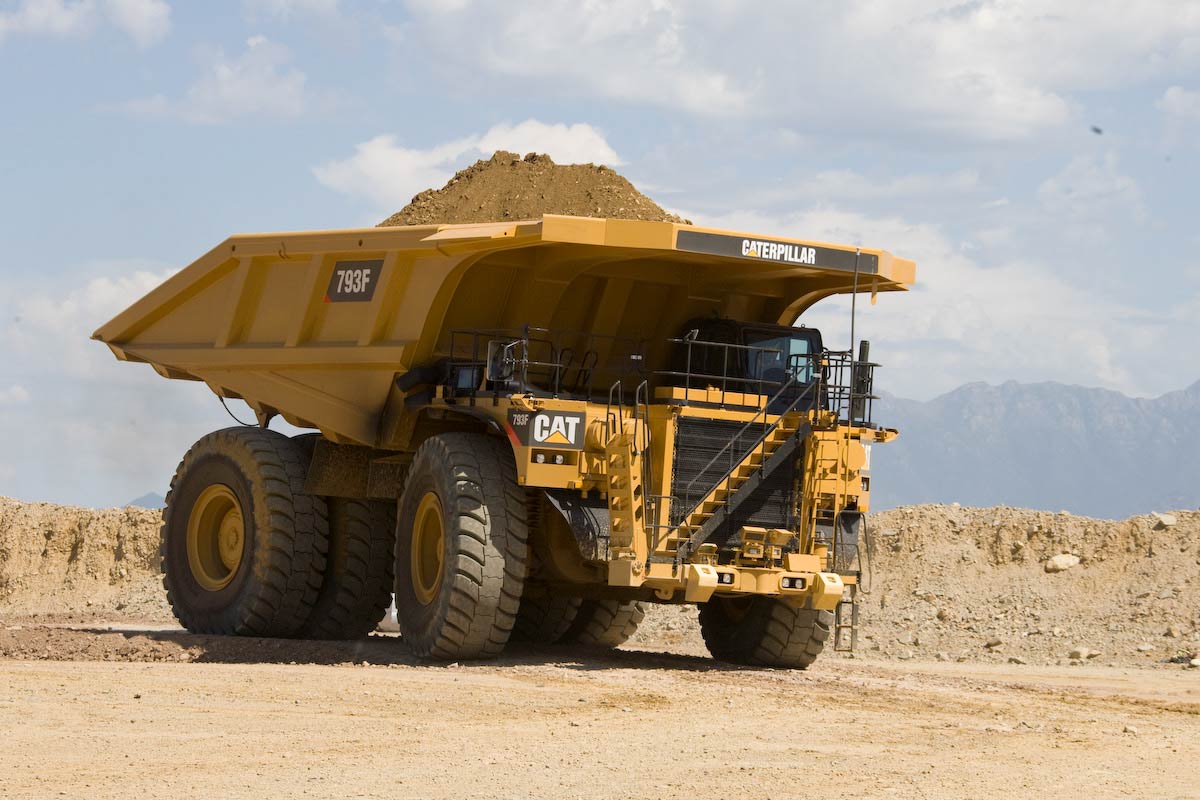

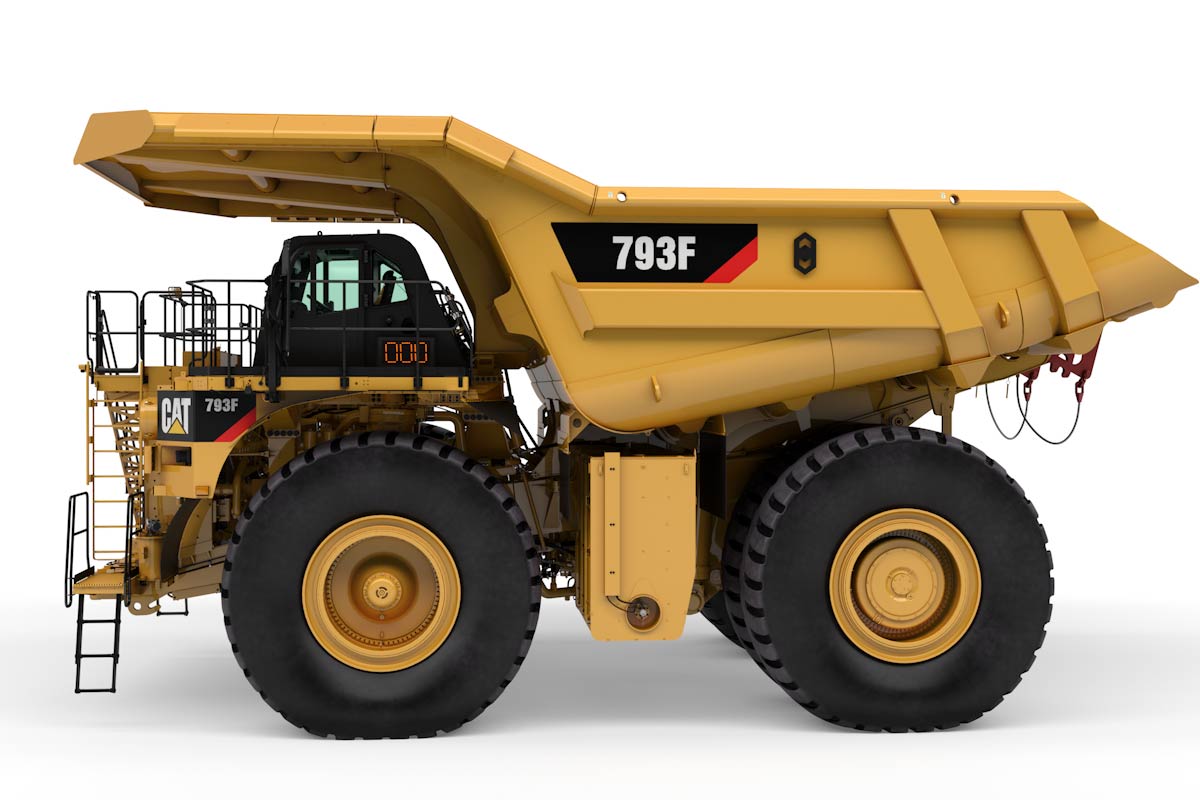

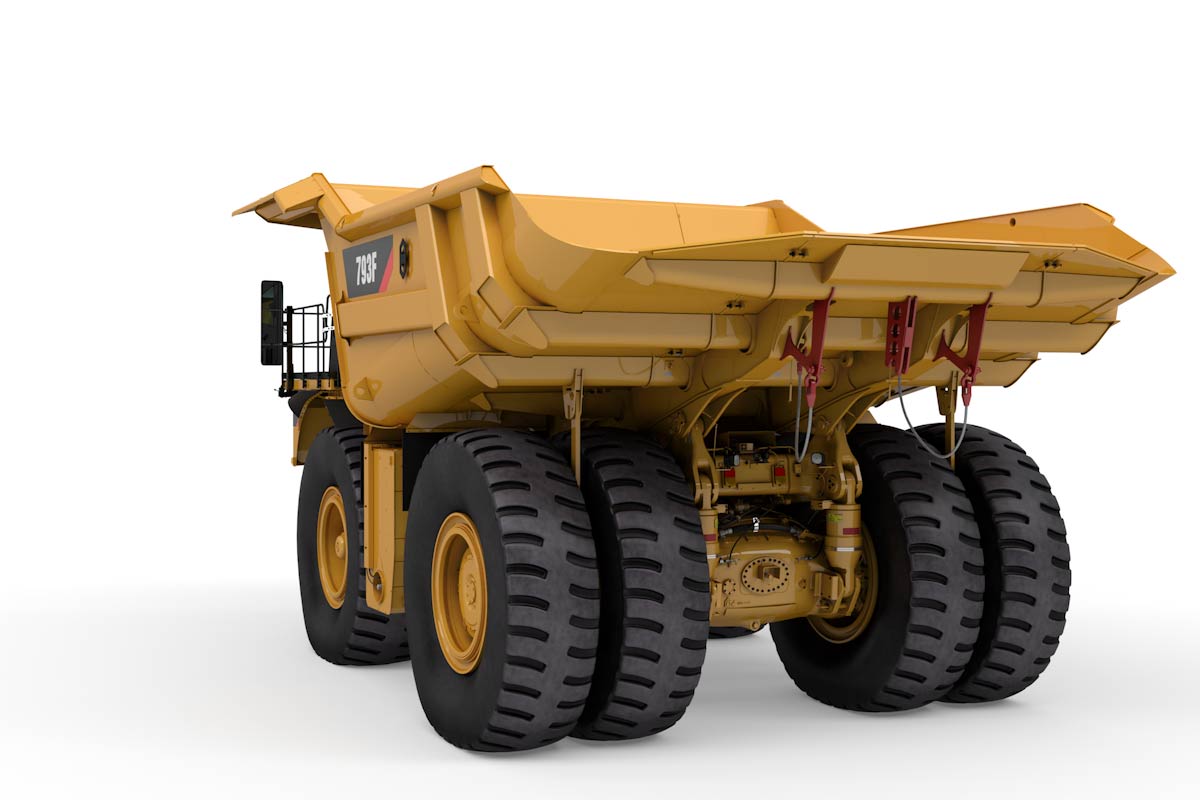

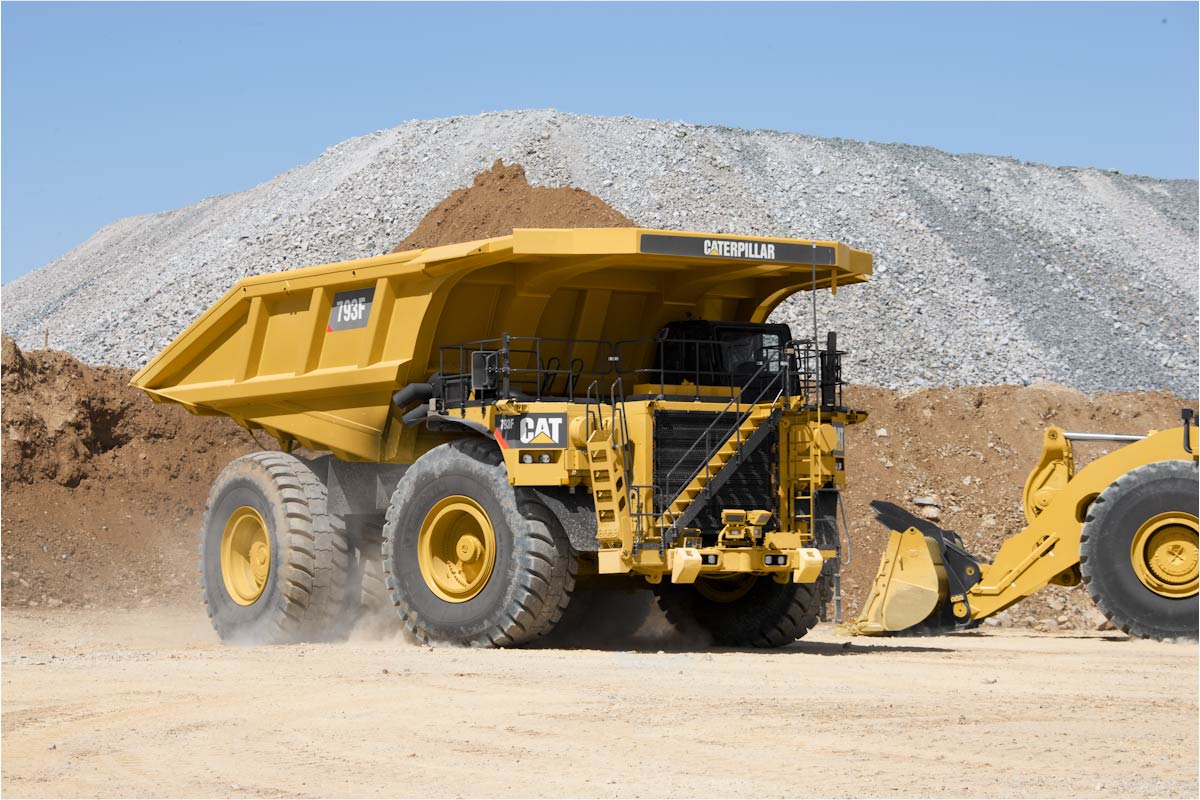

CAT 793F

• Полная мощность согласно SAE J1995
  2 650 л. с.
• Полезная мощность согласно SAE J1349
  2 478 л. с.
• Модель двигателя
  Cat C175-16
• Выбросы загрязняющих веществ
  Соответствие нормам Агентства по охране окружающей среды США. Двигатель Cat C175-16 соответствует требованиям Агентства по охране окружающей среды США по выбросам загрязняющих веществ.
• Диаметр цилиндров
  175 мм
• Ход поршня
  220 мм
• Рабочий объем
  85 л
• Примечание (1)
  Если испытания проводятся в условиях, регламентируемых указанным стандартом, номинальная мощность развивается при 1750 об/мин.
• Примечание (2)
  Для условий, регламентированных стандартом SAE J1995: температура воздуха 25 °C (77 °F) и барометрическое давление 99 кПа (29,61 дюйма рт. ст.). Показатель мощности для топлива с плотностью по API 35 при 16 °C (60 °F) и с низшей теплотворной способностью 42 780 кДж/кг (18 390 БТЕ/фунт) для двигателя, работающего при 30 °C (86 °F).
• Примечание (3)
  При работе на высоте до 3810 м (12,500 фута) над уровнем моря номинальная мощность двигателя не уменьшается.

• Масса шасси
  122 300 кг
• Примечание (1)
  Масса шасси определяется при полной заправке топливом, вместе с подъемным механизмом, узлом крепления кузова, ободьями и шинами 40.00R57.
• Примечание (2)
  Масса кузова зависит от установленного на нем оборудования.
• Диапазон массы кузова
  26 862-47 627 кг

• Передаточное отношение главной передачи
  1.8:1
• Передаточное отношение планетарной ступени
  16:01
• Общее передаточное отношение
  28.8:1

• 1-я передача переднего хода
  12,9 км/ч
• 2-я передача переднего хода
  17,4 км/ч
• 3-я передача переднего хода
  23,8 км/ч
• 4-я передача переднего хода
  32,1 км/ч
• 5-я передача переднего хода
  43,6 км/ч
• 6-я передача переднего хода
  60 км/ч
• Задний ход
  11,8 км/ч

• Рабочий ход поршня цилиндра — передняя подвеска
  130,5 мм
• Рабочий ход поршня цилиндра — задняя подвеска
  105,5 мм
• Задний мост — качание
  ±4,9°

• Подача насоса — высокая частота вращения холостого хода
  846 л/мин
• Давление открытия предохранительного клапана — подъем
  20 370 кПа
• Время подъема кузова — высокая частота вращения холостого хода
  19 с
• Время опускания кузова — плавающий режим
  20 с
• Принудительное опускание кузова — высокая частота вращения холостого хода
  17,5 с
• Примечание (3)
  Автоматическая модуляция давления при опускании кузова снижает ударную нагрузку на раму.
• Примечание (2)
  Увеличение мощности на обеих секциях и уменьшение мощности на второй секции.
• Примечание (1)
  Сдвоенные двухсекционные гидроцилиндры, установленные на основной раме; гидроцилиндры двойного действия на второй секции.

• Площадь поверхности тормозов — передние тормоза
  89 817 см²
• Площадь поверхности тормозов — задние тормоза
  34 500 см²
• Стандарты
  J-ISO 3450 JAN88, ISO 3450:1996

• Передний мост — без груза
  48 %
• Задний мост — без груза
  52 %
• Передний мост — с грузом
  33 %
• Задний мост — с грузом
  67 %

• Геометрическая
  112–142 м³
• С "шапкой" с уклоном 2:1 по SAE
  159–190 м³
• Примечание
  Обратитесь к местному дилеру компании Cat для получения рекомендаций по подбору кузовов для самосвалов.

• Топливный бак
  2 839 л
• Опциональный топливный бак
  4 922 л
• Система охлаждения
  1 074 л
• Картер двигателя
  312 л
• Картер заднего моста
  984 л
• Система рулевого управления, включая бак
  290 л
• Система подъема кузова и тормозная система (в том числе бачок)
  1 315 л
• Маслосборник гидротрансформатора и коробки передач
  102 л
• Система гидротрансформатора/коробки передач (с том числе маслосборник)
  209 л

• Соответствие системы рулевого управления стандартам
  SAE J15111 (октябрь 1990 г.), ISO 5010:1992

• Соответствие конструкции ROPS стандартам:
  Конструкция защиты при опрокидывании (ROPS), предлагаемая Caterpillar, соответствует требованиям стандарта ISO3471:1994.
• Стандарты FOPS
  Конструкция защиты от падающих предметов FOPS соответствует требованиям стандарта ISO 3449:1992 Level II.

• Стандарты, регламентирующие уровень шума

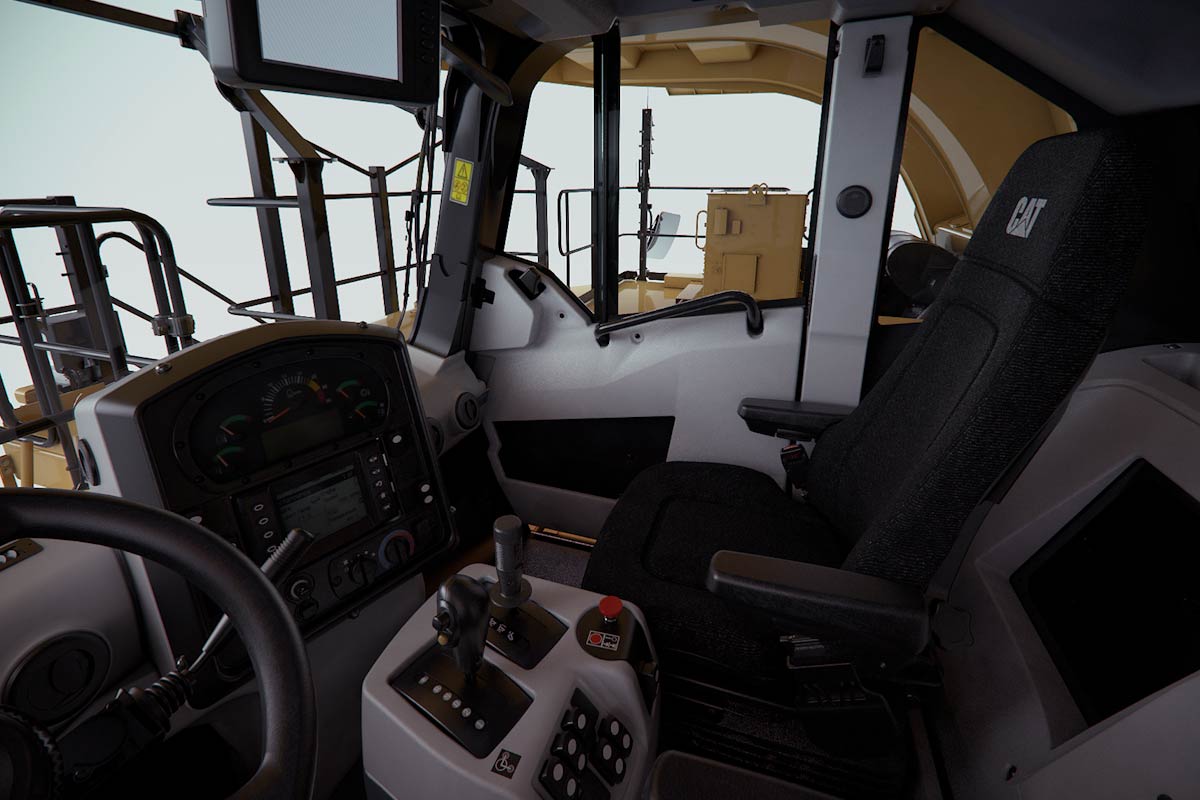

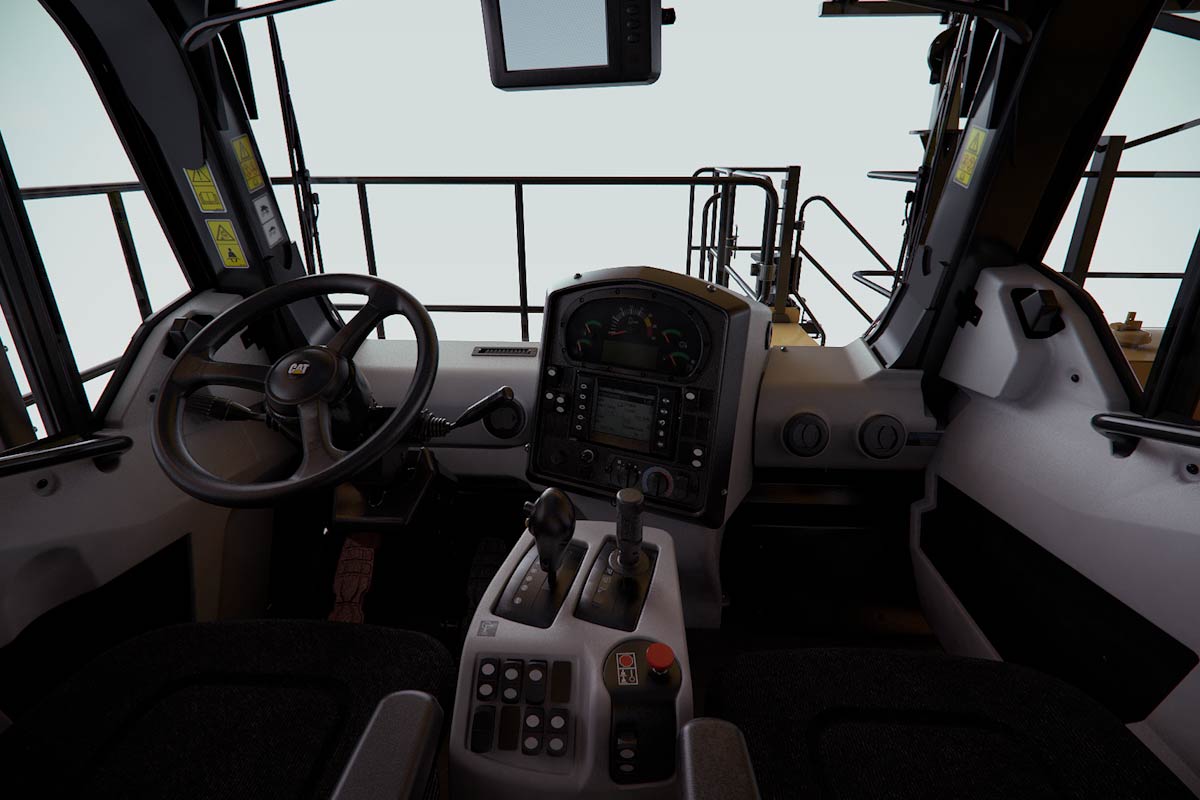

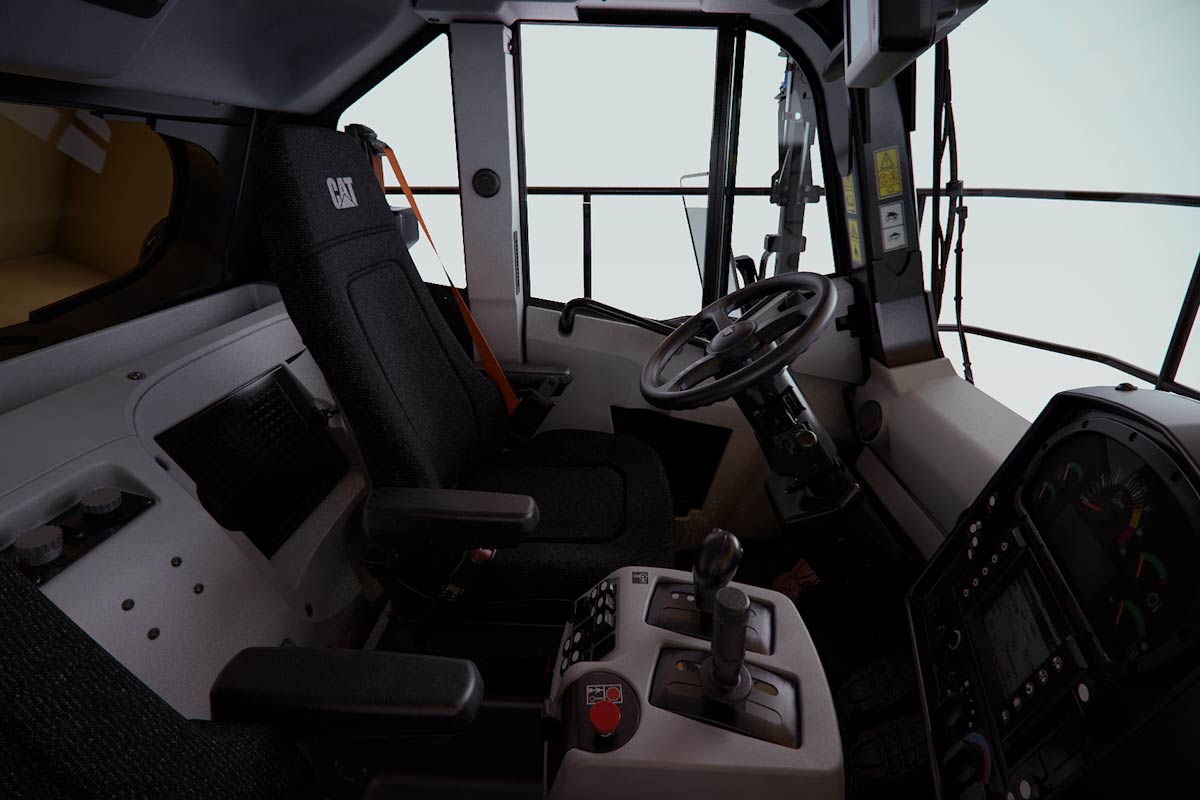

  Воспринимаемый оператором уровень звукового давления в кабине, измеренный в ходе рабочего цикла по методике, регламентируемой стандартами ISO 6394 и 6396, составляет 76 дБ(А) (для правильно установленной и обслуживаемой кабины Caterpillar при закрытых дверях и окнах).

• Стандарты, регламентирующие уровень шума (1)
  В случае продолжительной работы на открытом рабочем месте оператора или в открытой кабине (в случае непроведения надлежащего обслуживания или открытых окнах/дверях) оператору могут потребоваться средства защиты органов слуха.

• Примечание
  Ограничения для максимальной полной массы машины указаны в нормах загрузки карьерных самосвалов Cat 10/10/20.
• Полная эксплуатационная масса машины
  386 007 или 390 089 кг

• Грузоподъемность
  150-250 т
