АРХИВНАЯ МОДЕЛЬ

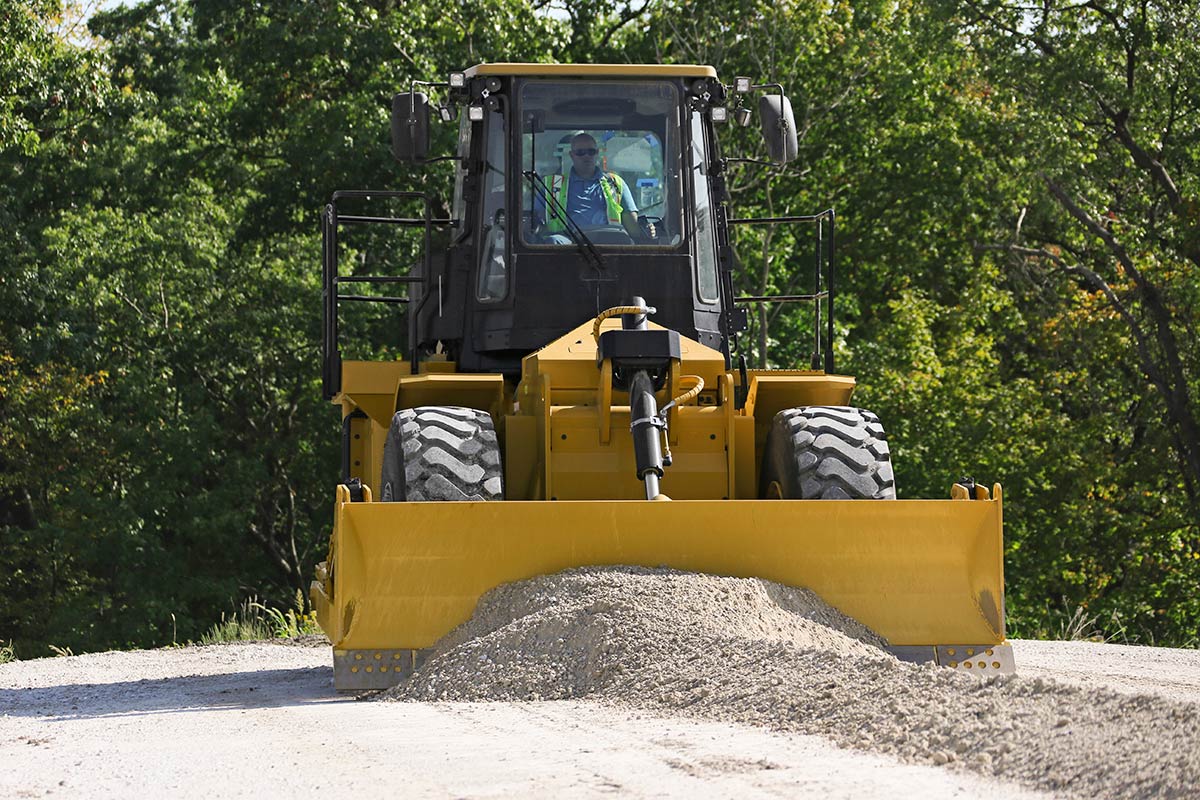

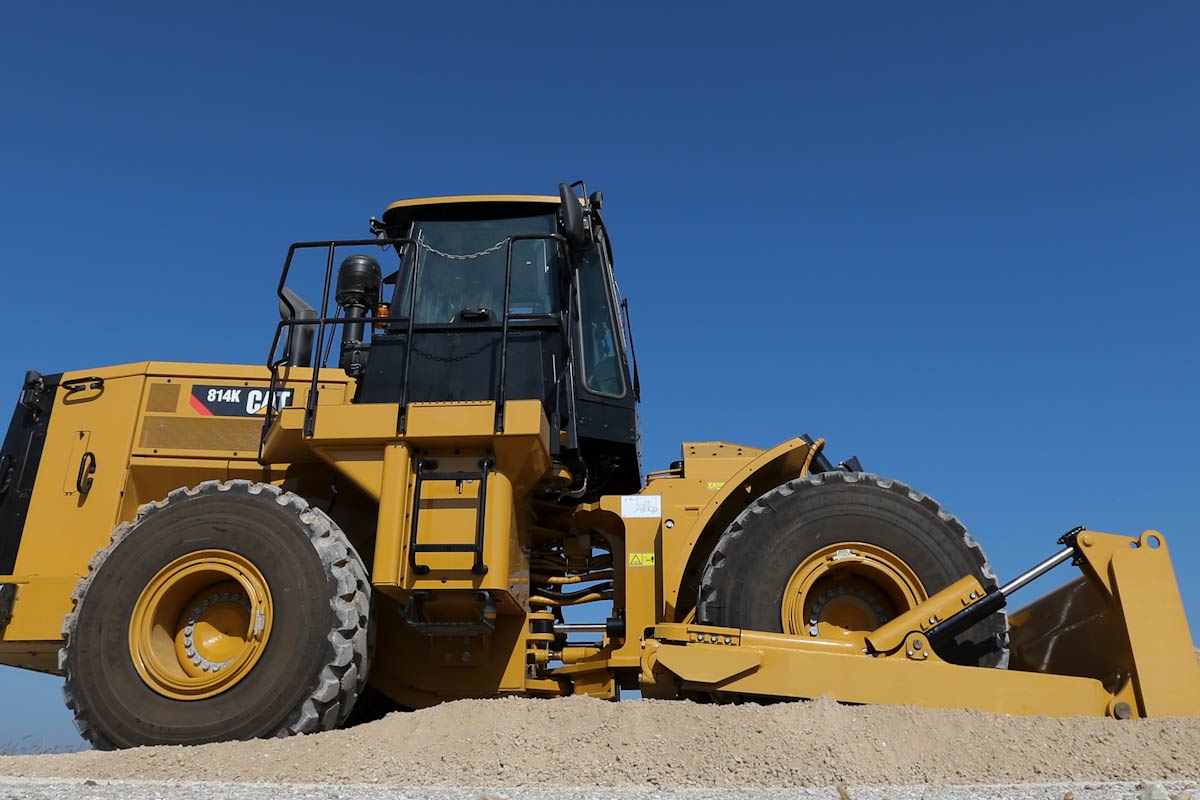

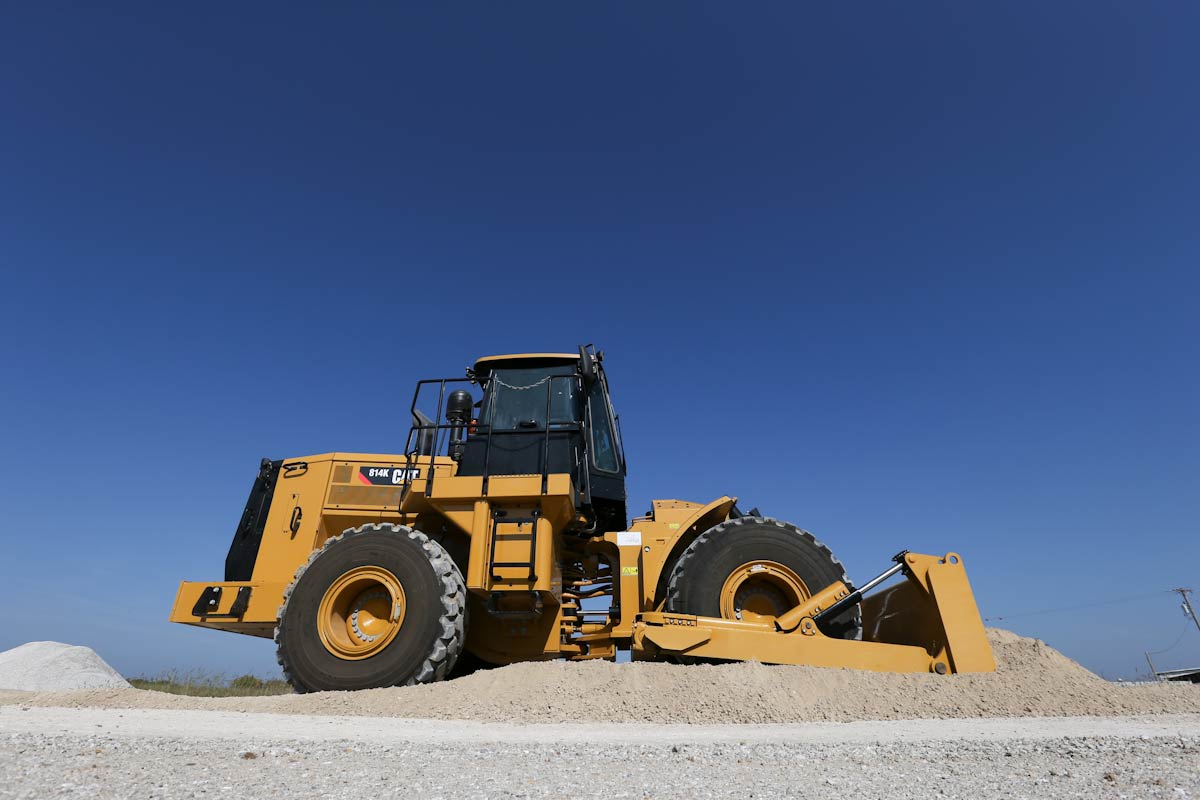

CAT 814

• Модель двигателя
  Cat C7.1
• Полезная мощность (SAE J1349:2011)
  186 л. с.
• Эксплуатационная масса
  23 423 кг
• Полезная мощность (ISO 9249:2007)
  249 л. с.
• Выбросы загрязняющих веществ
  Бразильский стандарт MAR-1 и китайский стандарт для внедорожной техники Stage III, эквивалентные стандартам Tier 3/Stage IIIA ЕС
• Номинальная частота вращения
  2 200 об/мин
• Полная мощность (SAE J1995:2014)
  286 л. с.
• Мощность двигателя (ISO 14396:2002)
  275 л. с.
• Максимальное значение крутящего момента — 1400 об/мин
  1 016 Н·м
• Запас крутящего момента
  26%
• Диаметр цилиндров
  105 мм
• Ход поршня
  135 мм
• Рабочий объем
  7,01 л
• Минимальная частота вращения коленчатого вала на холостом ходу
  800 об/мин
• Максимальная высота эксплуатации без снижения уровня мощности
  3 000 м
• Примечание
  Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, модулем очистки выхлопных газов от токсичных веществ и генератором.
• Максимальная частота вращения коленчатого вала на холостом ходу
  2 270 об/мин
• Системы охлаждения — при соответствии стандартам Tier 4 Final/Stage V ЕС
  81 л
• Системы охлаждения — при соответствии бразильскому стандарту MAR-1 и китайскому стандарту для внедорожной техники Stage III, эквивалентным стандартам Tier 3/Stage IIIA ЕС
  73 л
• Рабочие тормоза
  Однодисковые, маслопогруженные (закрытые), на 4 колесах
• Высота — до верха проблескового маячка
  3 981 мм
• Высота — до верха щитка радиатора
  2 453 мм
• Дорожный просвет до сцепного устройства
  413 мм
• Дорожный просвет до защиты коробки передач
  422 мм
• Дорожный просвет до нижней части бампера
  712 мм
• Расстояние от средней линии заднего моста до бампера
  1 990 мм
• Ширина по платформам
  3 145 мм
• Габаритная длина до передней части шины
  6 356 мм
• Общая длина машины с прямым отвалом
  7 190 мм
• Общая длина машины с угольным отвалом
  7 784 мм

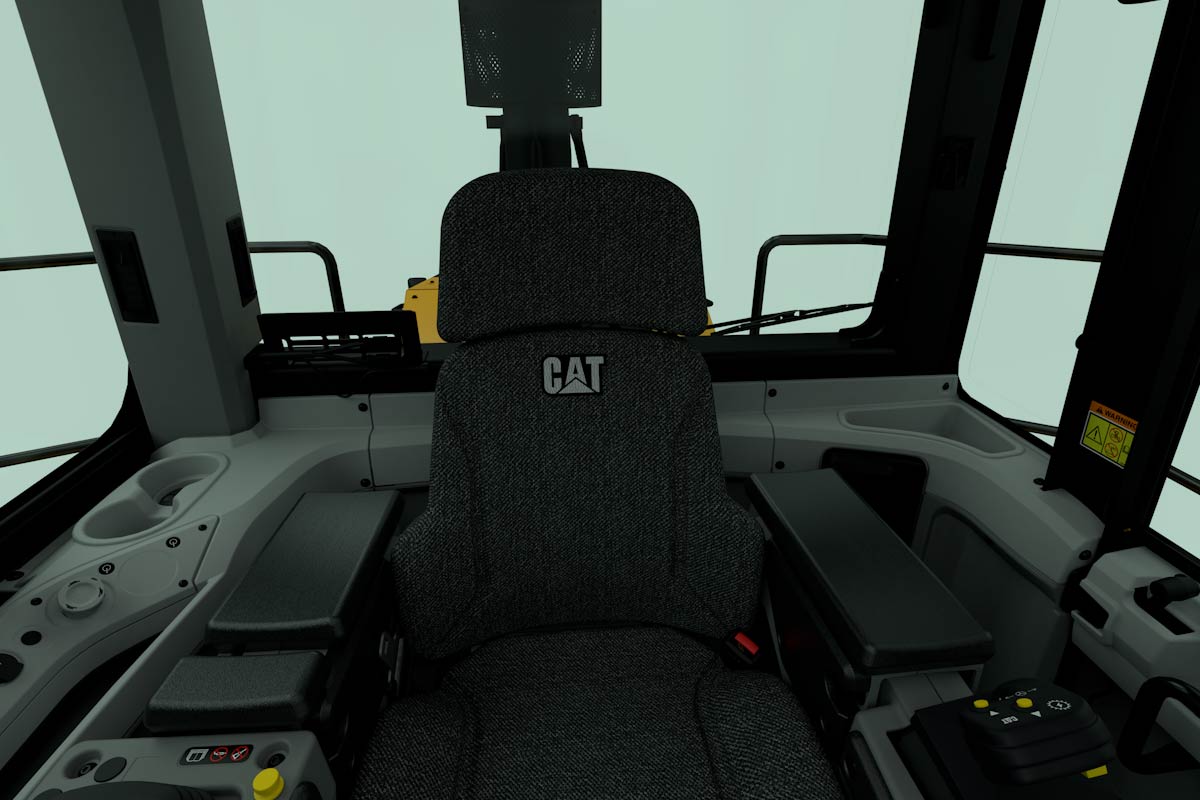

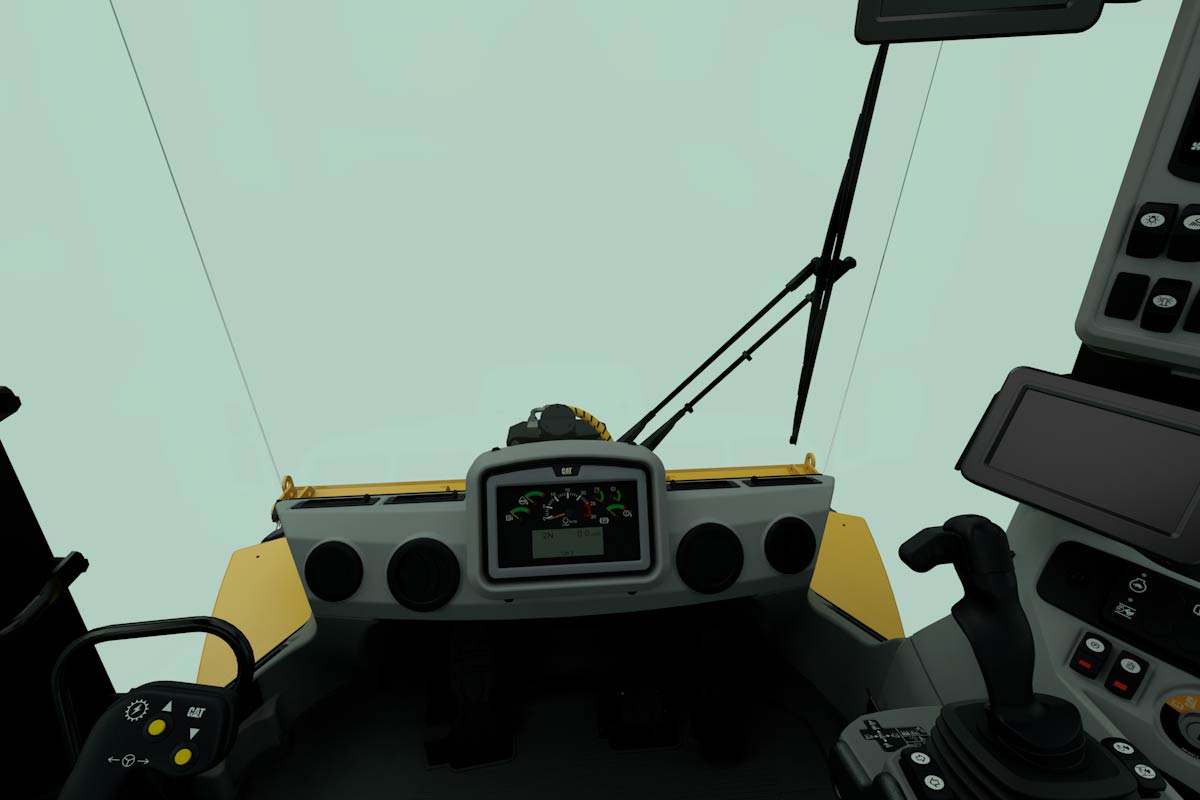

• Уровень шума, воздействующего на оператора (ISO 6396)
  70 дБ(А)
• Уровень шума машины (ISO 6395)
  110 дБ(А)
• Примечание (1)
  Уровень звукового давления, воздействующего на оператора, измерялся в соответствии с методикой испытания и условиями, указанными в стандарте ISO 6396:2008. Измерения проводились при максимальной частоте вращения вентилятора системы охлаждения двигателя.
• Примечание (2)
  Средства защиты органов слуха могут потребоваться, если техническое обслуживание кабины не выполняется надлежащим образом, а также в случае продолжительной работы при открытых окнах или дверях кабины в условиях повышенного шума.
• Примечание (3)
  Уровень звуковой мощности, создаваемой машиной, измерялся в соответствии с методикой испытания и условиями, указанными в стандарте ISO 6395:2008. Измерения проводились при максимальной частоте вращения вентилятора системы охлаждения двигателя.
• Примечание (4)
  Погрешность уровня звукового давления, воздействующего на оператора, составляет ±2 дБ(A).

• Тип коробки передач
  Планетарная коробка передач Cat с переключением под нагрузкой
• 1-я передача переднего хода
  5,9 км/ч
• 2-я передача переднего хода
  10,4 км/ч
• 3-я передача переднего хода
  18,1 км/ч
• 4-я передача переднего хода
  31,3 км/ч
• 1-я передача заднего хода
  6,7 км/ч
• 2-я передача заднего хода
  11,8 км/ч
• 3-я передача заднего хода
  20,6 км/ч
• 4-я передача заднего хода
  35,5 км/ч

• Система подъёма/наклона — контур
  Управляемый клапан LS с EH
• Система подъема/наклона
  Поршневой насос переменной производительности
• Максимальный расход при 2200 об/мин
  89 л/мин
• Настройка предохранительного клапана — подъём/наклон
  22 000 кПа
• Цилиндры двустороннего действия — подъем, диаметр цилиндра и ход поршня
  120 × 915 мм
• Цилиндры двустороннего действия: наклон влево и вправо, внутренний диаметр и ход цилиндра
  101,6 x 234 мм

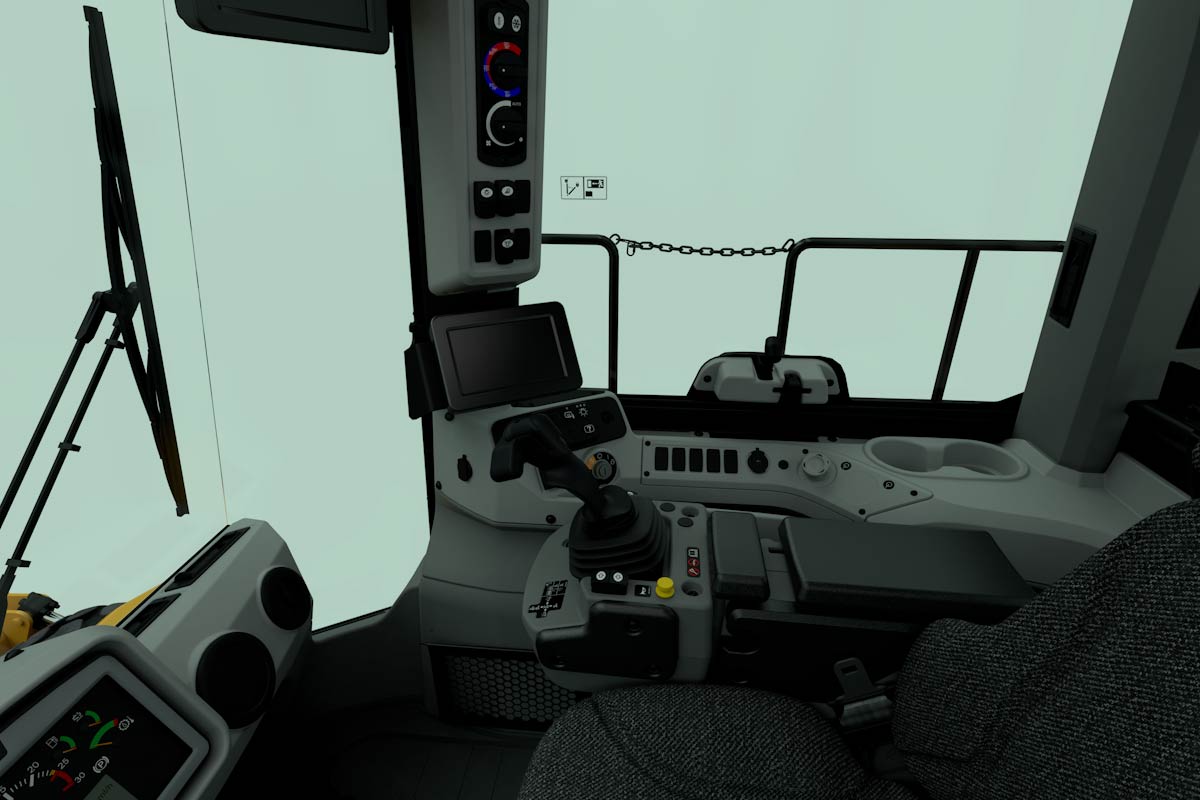

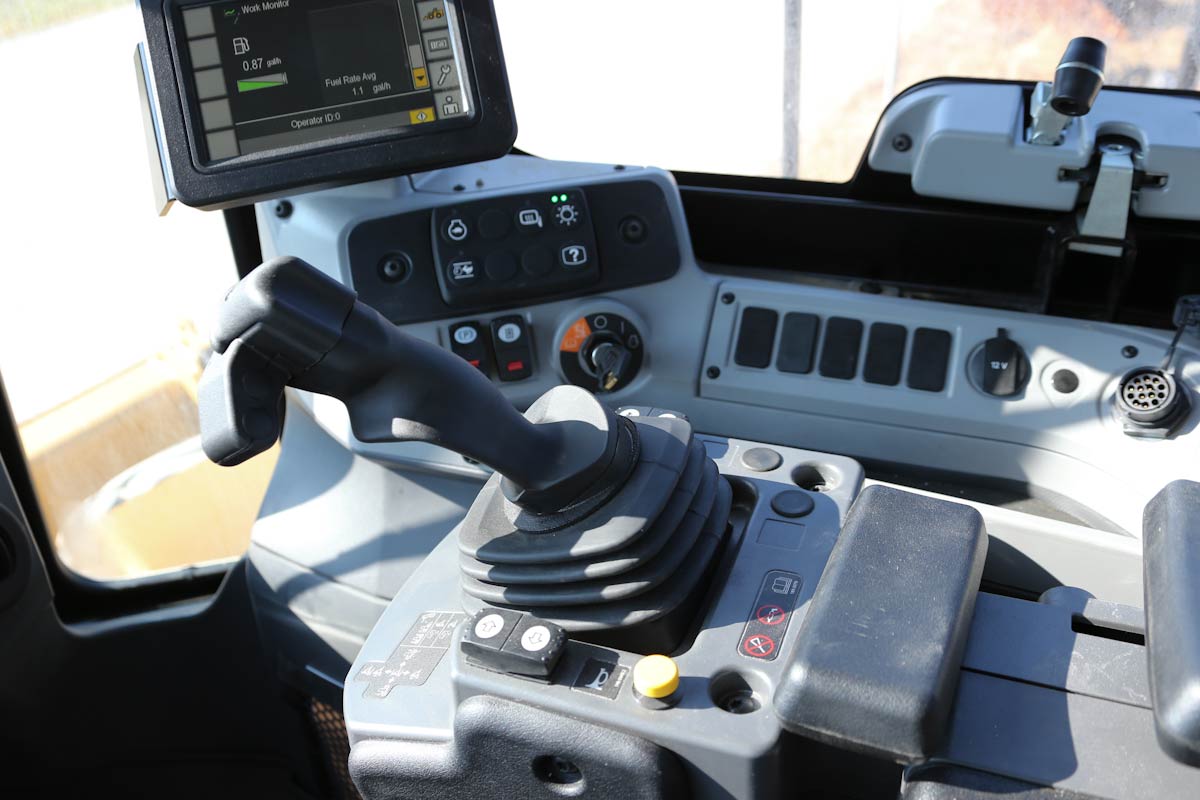

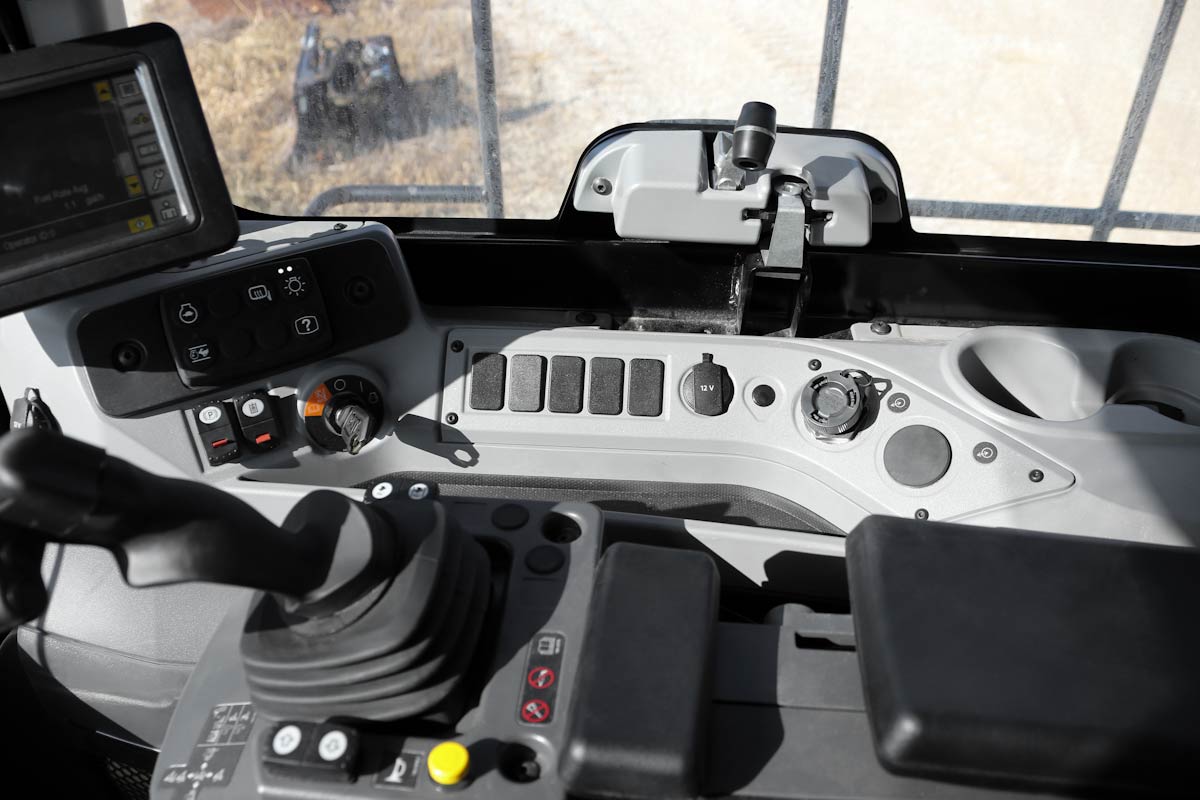

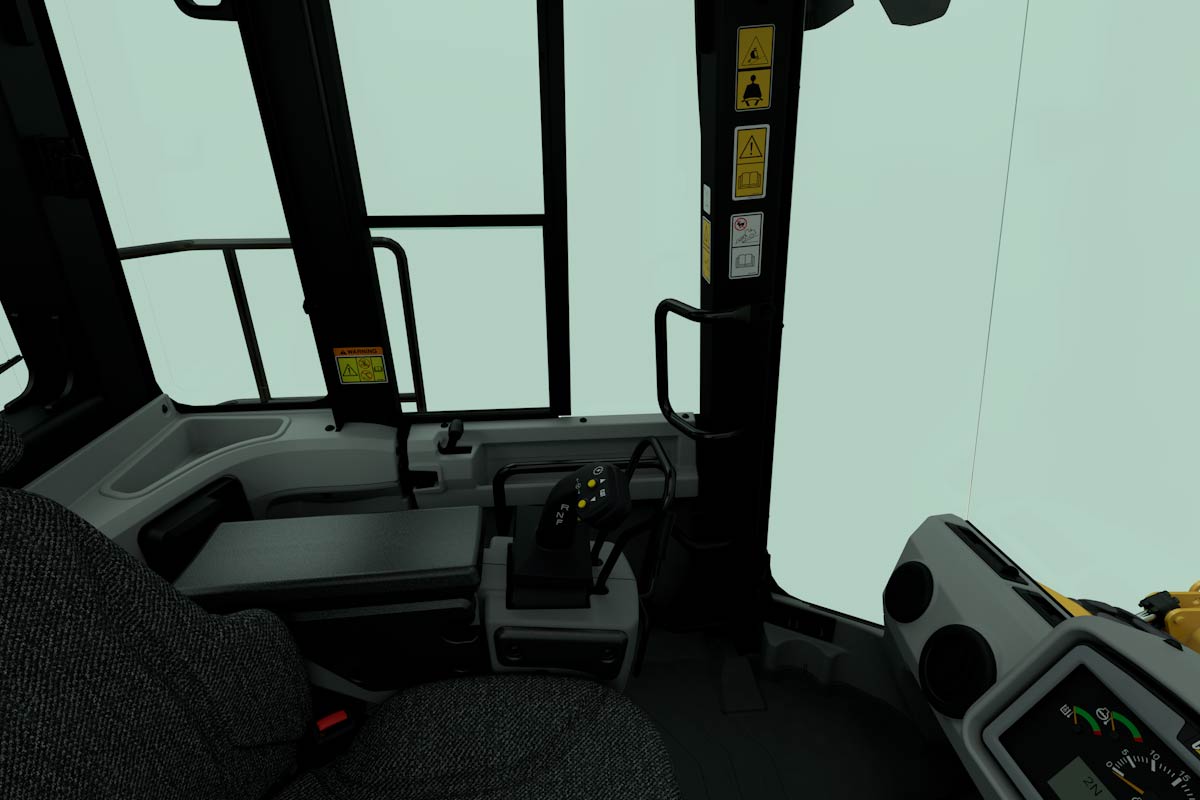

• Система управления
  С открытым центром, с постоянным рабочим объемом
• Настройка предохранительного клапана контура управления
  21 000 кПа

• Система рулевого управления — контур
  Контур управления, регулирование по нагрузке
• Система рулевого управления — насос
  Поршневой насос переменной производительности
• Максимальный расход при 2200 об/мин
  147 л/мин
• Давление срабатывания предохранительного клапана — рулевое управление
  27 600 кПа
• Общий угол поворота полурам
  72°
• Продолжительность цикла рулевого управления — высокие обороты двигателя на холостом ходу
  3 с
• Продолжительность цикла рулевого управления — низкие обороты холостого хода
  8,2 с

• Топливный бак
  500 л
• Бак для жидкости, удерживающей вредные вещества, образованные от сгорания дизельного топлива
  16 л
• Картер двигателя
  20 л
• Коробка передач
  50 л
• Дифференциал — бортовые редукторы — передние
  65 л
• Дифференциал — бортовые редукторы — задние
  65 л
• Гидросистема — навесное оборудование и рулевое управление
  129 л
• Только гидробак
  75 л

• Передняя ось
  Планетарная — фиксированная
• Задняя ось
  Планетарная — независимая
• Угол качания
  ±10°

• Стояночный тормоз
  Валец и тормозная колодка с пружинным включением и гидравлическим отключением

• Высота — до верха кабины
  3 694 мм
• Высота до верха выхлопной трубы
  3 439 мм
• Расстояние от средней линии переднего моста до сцепного устройства
  1 675 мм
• Колёсная база
  3 350 мм

• Вместимость ковша для щепы
  29 м³
• Грузоподъемность ковша для щепы при перевозке материала
  14,5 м³

• Мощность
  Большой мощности
• Назначение
  Карьерные
