АРХИВНАЯ МОДЕЛЬ

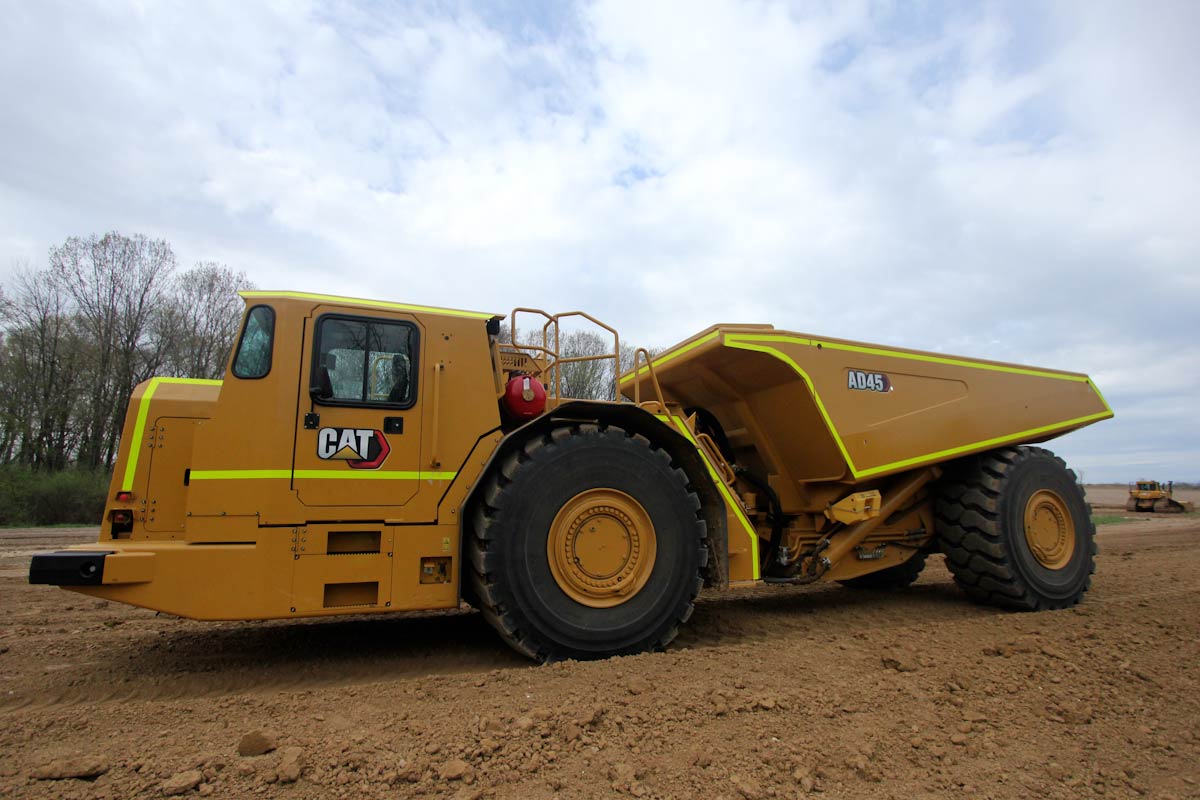

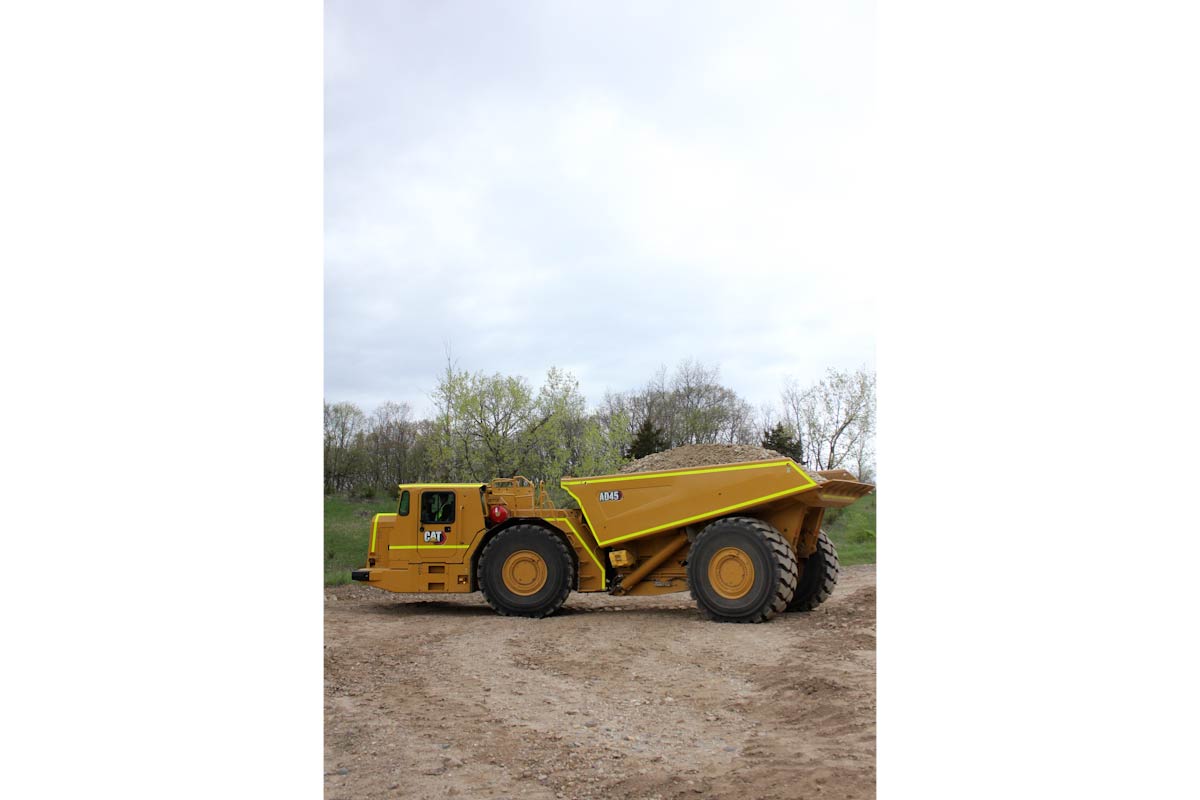

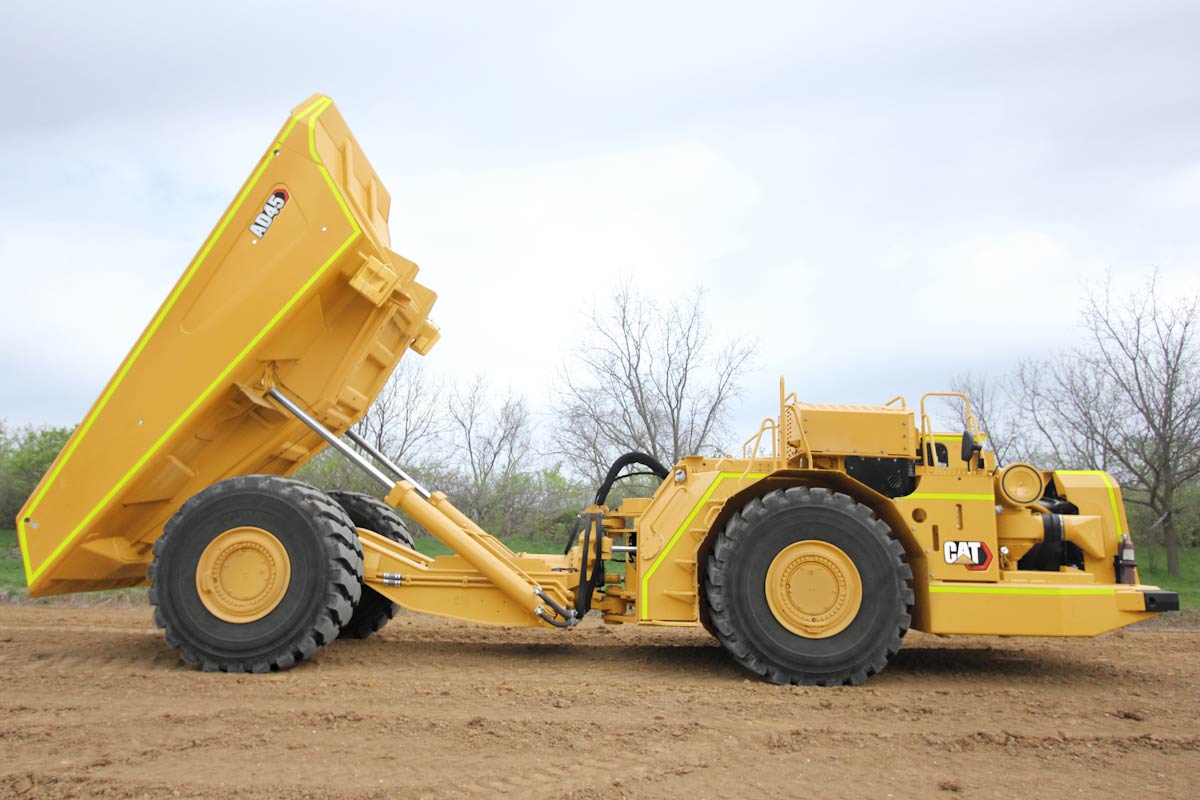

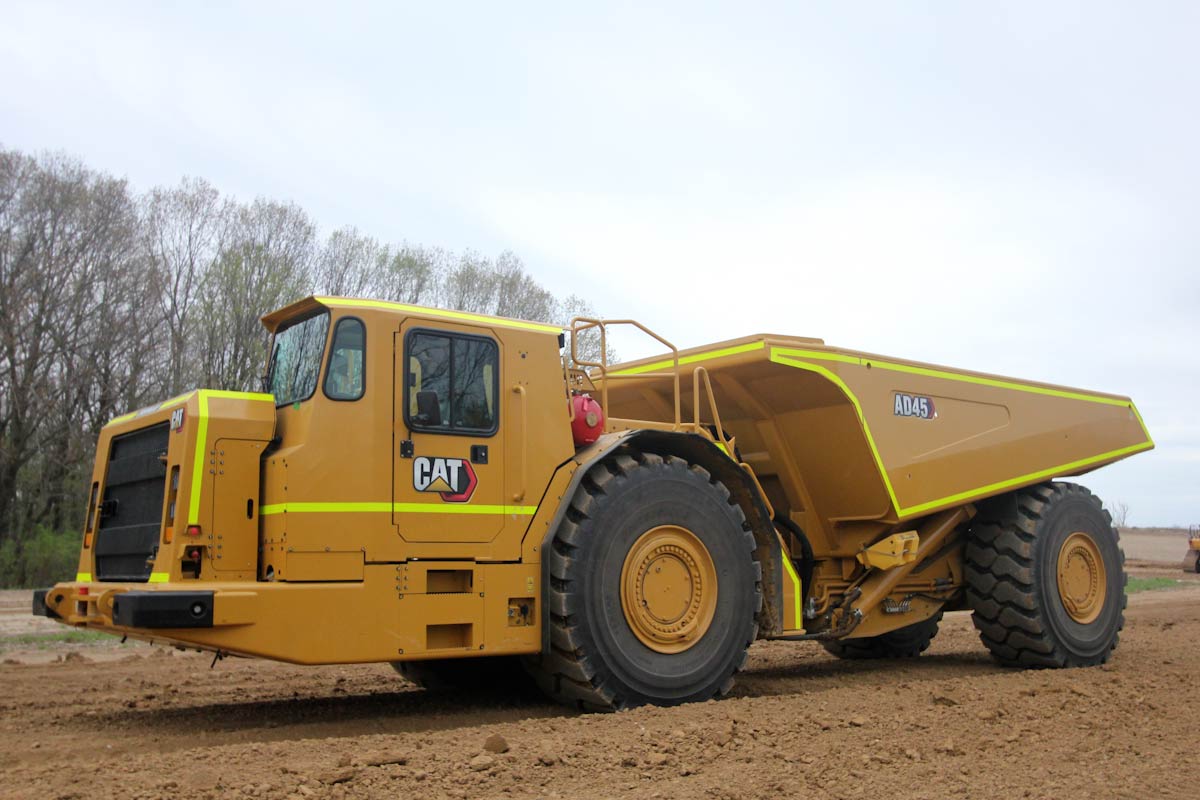

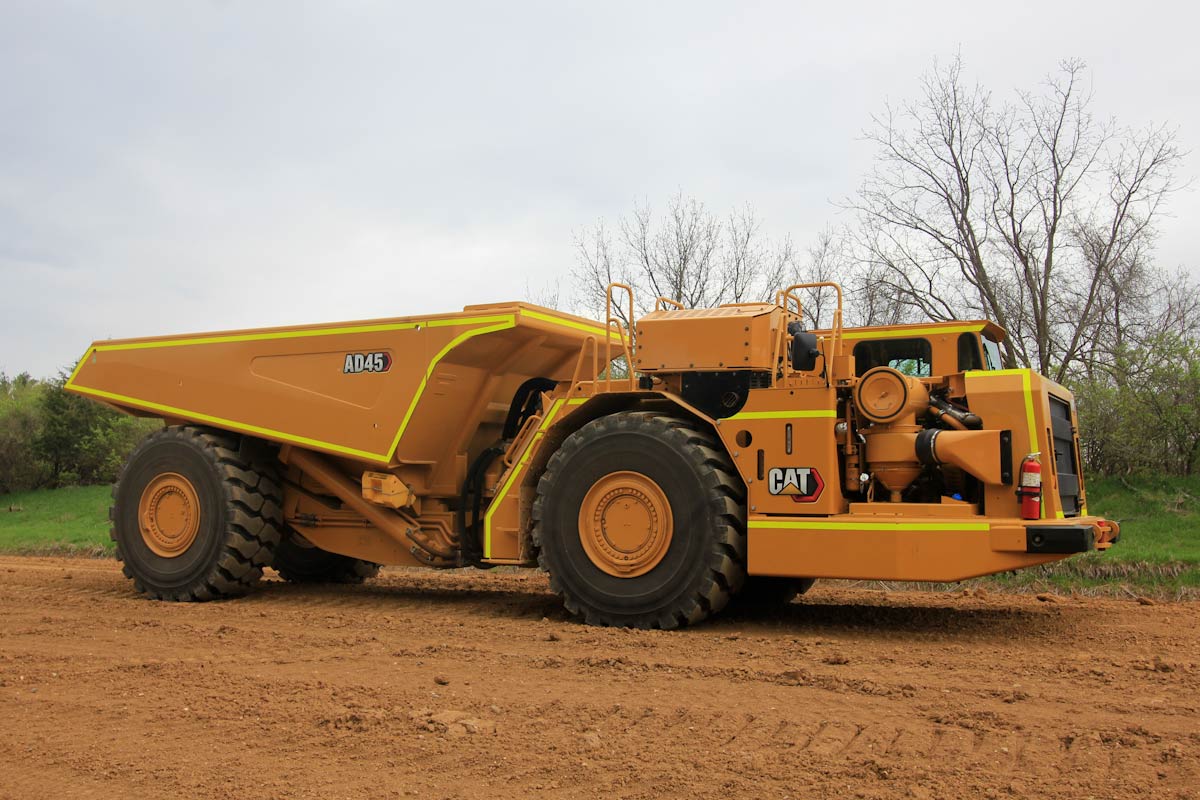

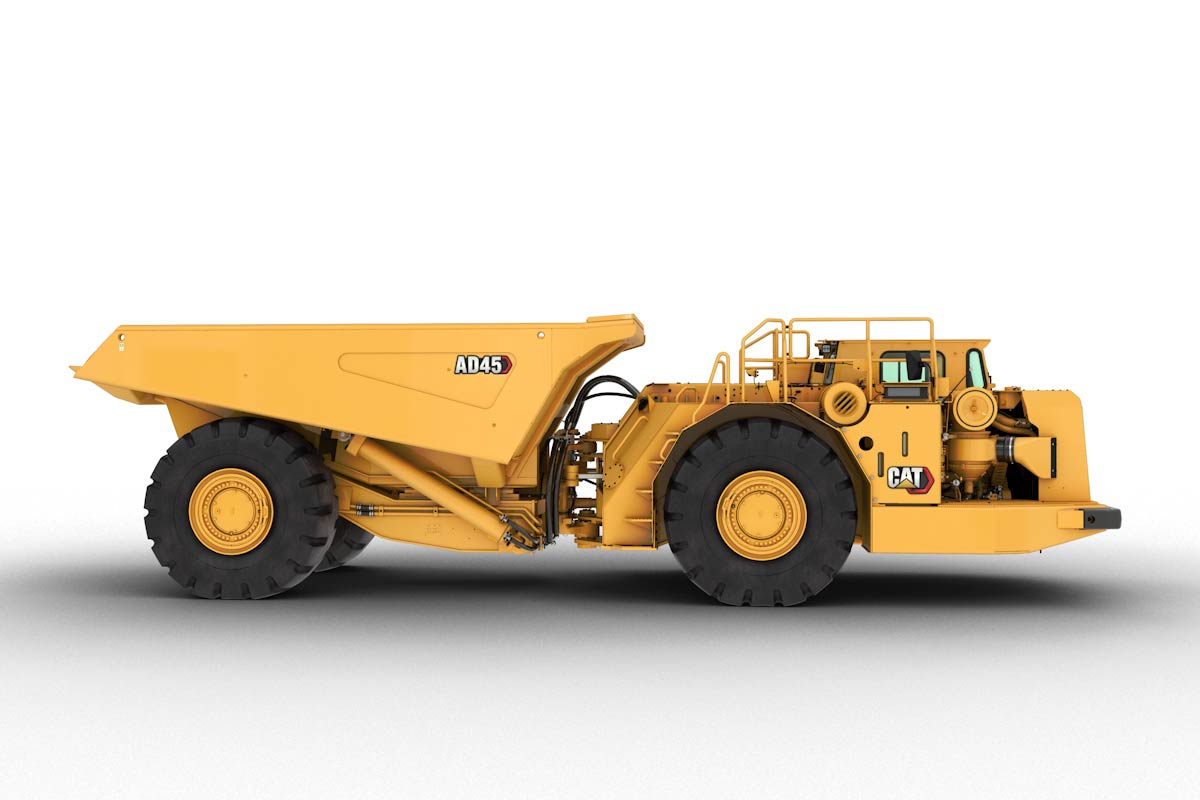

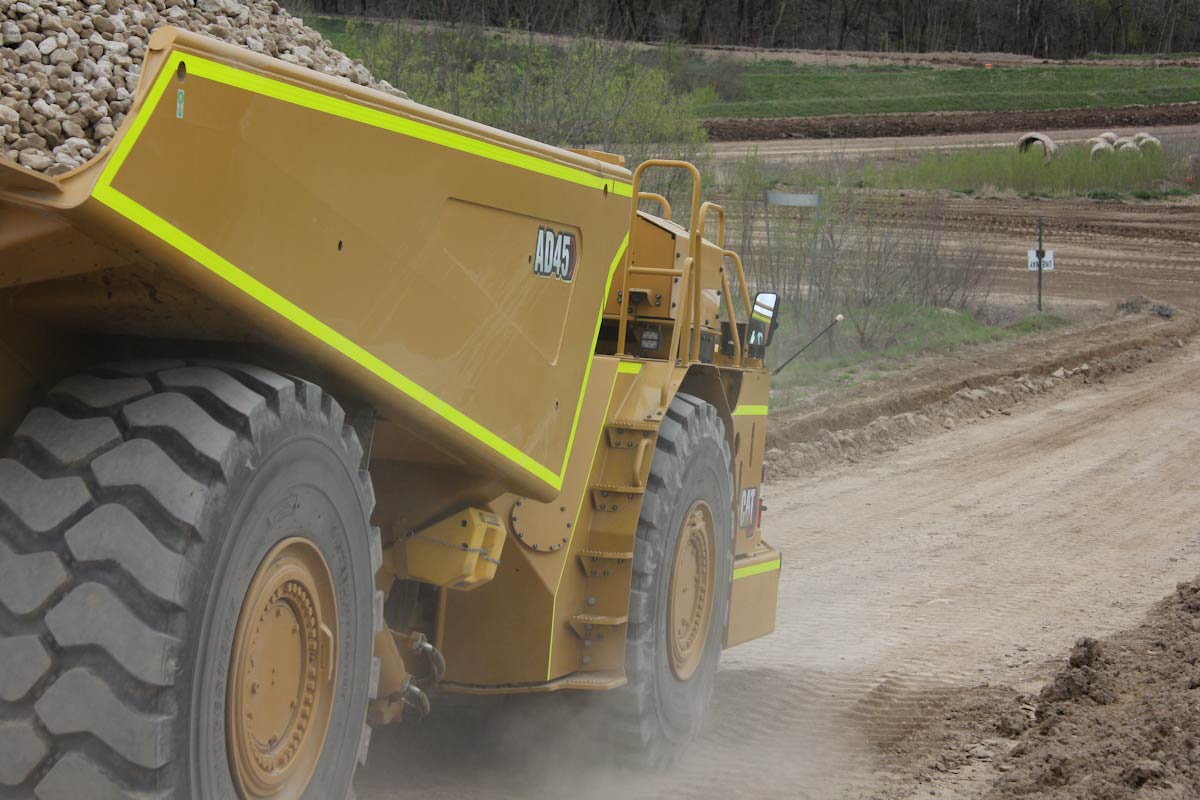

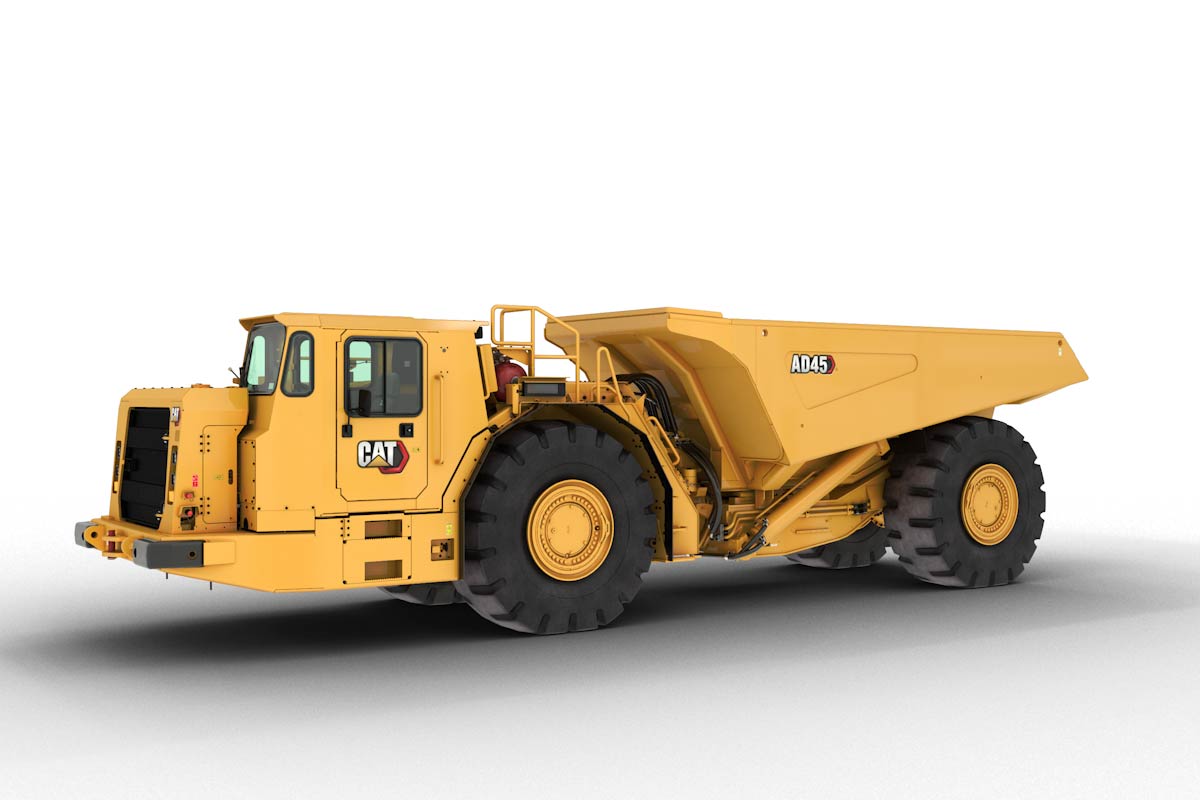

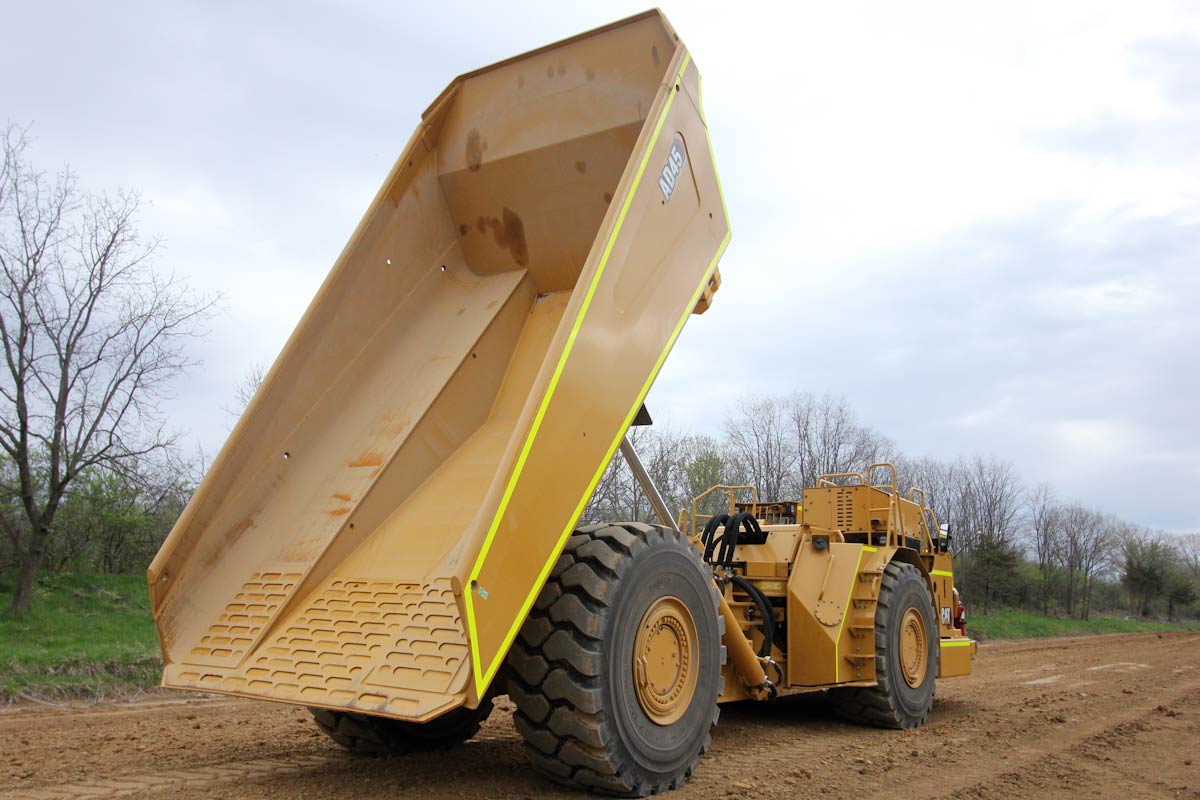

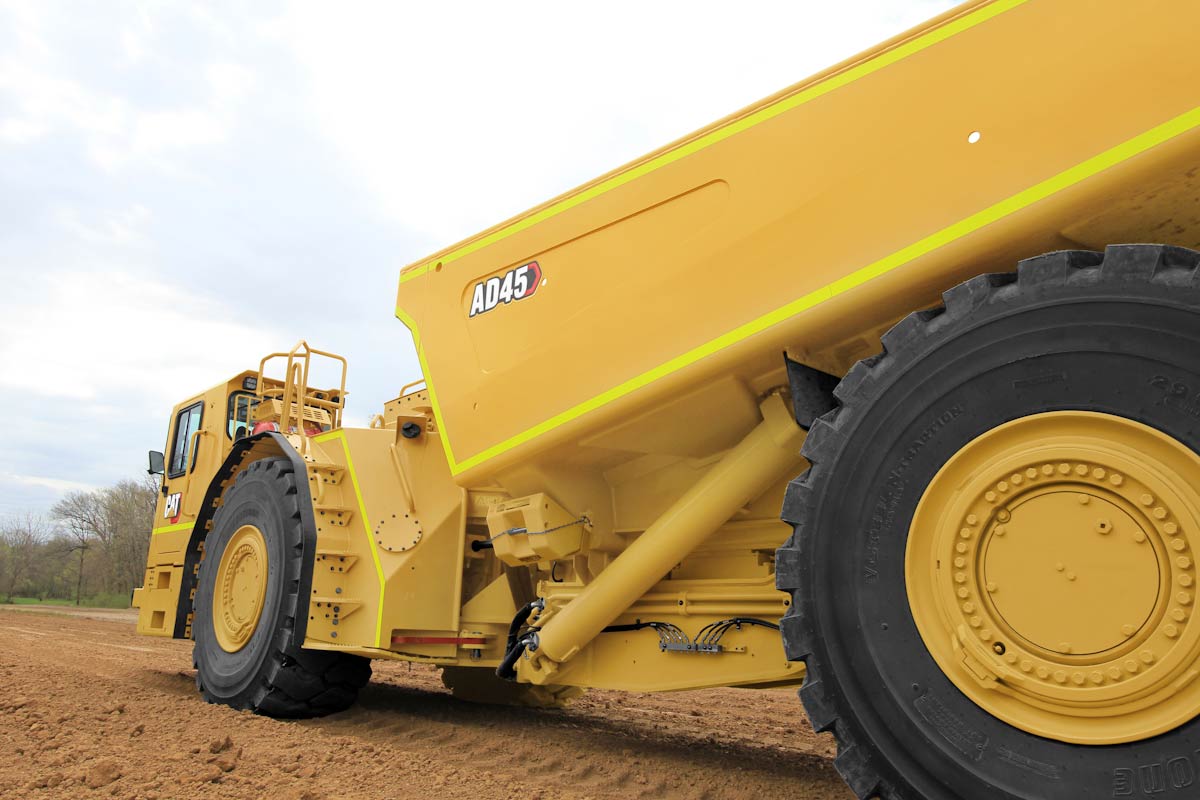

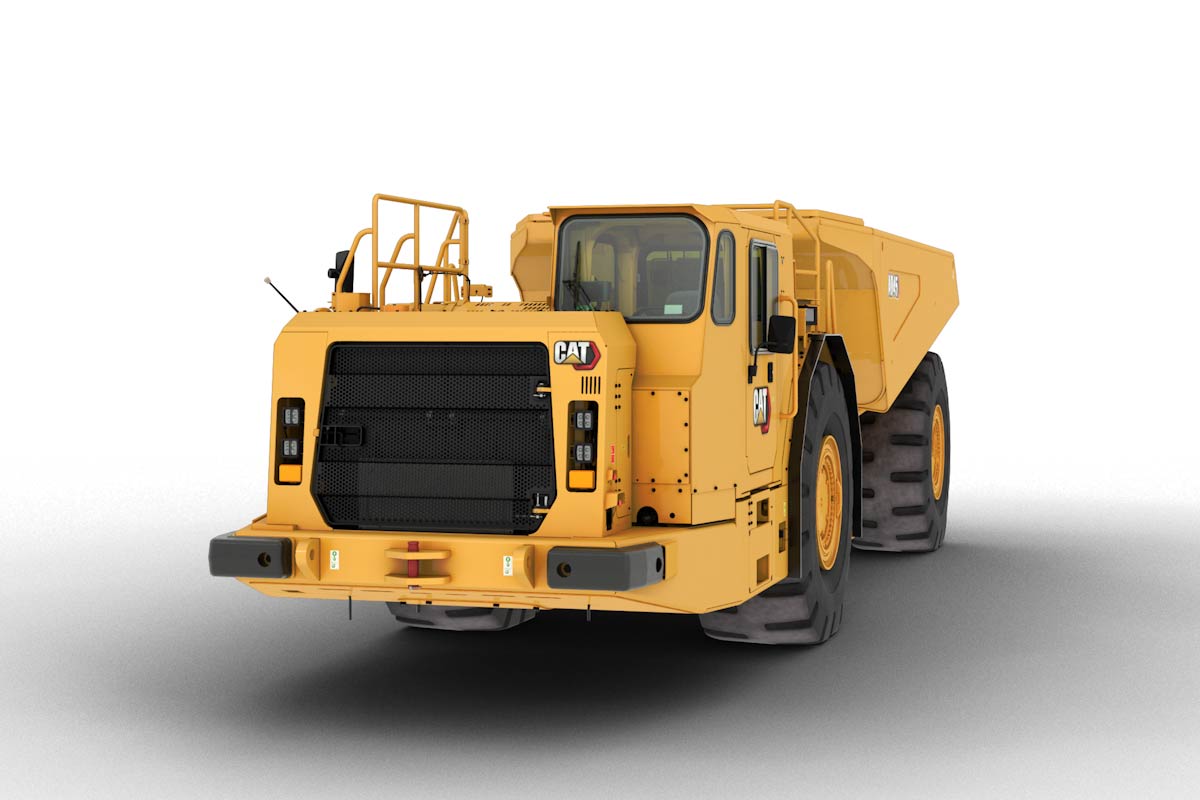

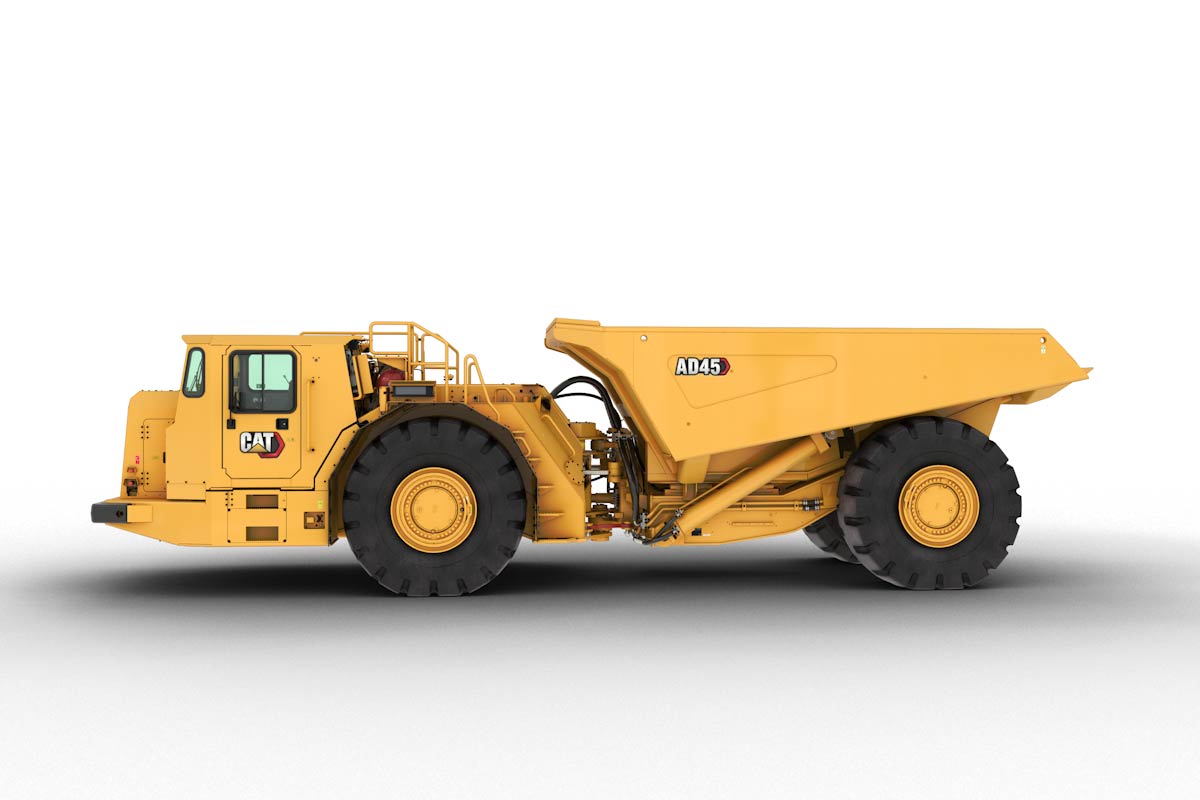

CAT AD45

• Модель двигателя
  Cat® C18
• Полная мощность двигателя — ISO 14396
  599 л. с.
• Диаметр цилиндров
  145 мм
• Ход поршня
  183 мм
• Рабочий объем
  18,1 л
• Примечание (2)
  Приведенные номинальные значения соответствуют требованиям Международной организации по стандартизации ISO/TR14396:2002, данные получены в стандартных условиях работы двигателя, давление воздуха на впуске 100 кПа (29,5 дюйма рт. столба), давление пара 1 кПа (0,295 дюйма рт. столба), при температуре окружающей среды 25 °C (77 °F). Производительность измерялась с использованием топлива, отвечающего стандартам Агентства по охране окружающей среды США, 40 CFR часть 1065, и стандартам ЕС, Директива 97/68/EC, плотность 0,845–0,850 кг/л при 15 °C (7,05–7,09 фунта/галл. при 59 °F), температура топлива на впуске 40 °C (104 °F).
• Примечание (5)
  Также предусмотрен дополнительный двигатель, соответствующий требованиям стандартов на выбросы загрязняющих веществ, эквивалентным стандартам Tier 3 и Stage IIIA.
• Примечание (4)
  По заказу доступен комплект для уменьшения интенсивности вентиляции.
• Примечание (3)
  Номинальная мощность двигателей Stage V уменьшается минимально* при работе на высоте до 3048 м (10 000 футов) над уровнем моря, двигателей, соответствующих стандартам, эквивалентным Tier 3/Stage IIIA — на высоте 2700 м (8858 футов) и двигателей с уменьшенной интенсивностью вентиляции, соответствующих стандартам, эквивалентным Tier 2/Stage II — на высоте 3505 м (11 500 футов).
• Примечание (1)
  Если испытания проводятся в условиях, регламентируемых указанным стандартом, номинальная мощность развивается при 2000 об/мин.
• Выбросы — двигатель стандарта Stage V ЕС; полезная мощность — SAE J1349:2011
  573 л. с.
• Выбросы — двигатель стандарта Stage V ЕС; мощность двигателя — ISO 14396:2002
  599 л. с.
• Выбросы — двигатель с уменьшенной интенсивностью вентиляции (VR); полезная мощность — SAE J1349:2011
  563 л. с.
• Выбросы — двигатель, соответствующий стандартам, эквивалентным Tier 3 Агентства по охране окружающей среды США/Stage IIIA ЕС; мощность двигателя — ISO 14396:2002
  589 л. с.
• Выбросы — двигатель, соответствующий стандартам, эквивалентным Tier 3 Агентства по охране окружающей среды США/Stage IIIA ЕС; полезная мощность — SAE J1349:2011
  563 л. с.
• Выбросы — двигатель с уменьшенной интенсивностью вентиляции (VR); мощность двигателя — ISO 14396:2002
  589 л. с.
• Примечание (6)
  Также предусмотрен дополнительный двигатель, соответствующий требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final Агентства по охране окружающей среды США и Stage V ЕС.
• Примечание (7)
  *<5%

• Полная масса машины
  89250 кг кг
• Вместимость кузова
  18,0–25,1 м³
• Транспортировочная масса (модель с двигателем стандарта Stage V)
  43645 кг кг
• Транспортировочная масса (модели с другими двигателями)
  42825 кг кг

• Эксплуатационная масса + номинальная полезная нагрузка
  86 405 кг
• Эксплуатационная масса — задний мост
  12 120 кг
• Эксплуатационная масса
  41 405 кг
• Эксплуатационная масса + номинальная полезная нагрузка — задний мост
  45 930 кг
• Эксплуатационная масса — передний мост
  29 285 кг
• Эксплуатационная масса + номинальная полезная нагрузка — передний мост
  40 475 кг

• Эксплуатационная масса — задний мост
  12 290 кг
• Эксплуатационная масса + номинальная полезная нагрузка — передний мост
  38 715 кг
• Эксплуатационная масса — передний мост
  27 770 кг
• Эксплуатационная масса + номинальная полезная нагрузка
  85 060 кг
• Эксплуатационная масса
  40 060 кг
• Эксплуатационная масса + номинальная полезная нагрузка — задний мост
  46 345 кг

• Без груза — на переднем мосту
  70,7%
• С грузом — на заднем мосту
  53,2%
• Без груза — на заднем мосту
  29,3%
• С грузом — на переднем мосту
  46,8%

• С грузом — на заднем мосту
  54,5%
• Без груза — на заднем мосту
  30,7%
• Без груза — на переднем мосту
  69,3%
• С грузом — на переднем мосту
  45,5%

• 1-я передача переднего хода
  7 км/ч
• 2-я передача переднего хода
  9,5 км/ч
• 3-я передача переднего хода
  12,9 км/ч
• 4-я передача переднего хода
  17,3 км/ч
• 5-я передача переднего хода
  23,5 км/ч
• 6-я передача переднего хода
  31,7 км/ч
• 7-я передача переднего хода
  42,4 км/ч
• 1-я передача заднего хода
  6,8 км/ч
• 2-я передача заднего хода
  9 км/ч
• Примечание
  Максимальная скорость движения со стандартными шинами 29,5 × R29.

• Передаточное отношение главной передачи
  3,46:1
• Передаточное отношение бортовой передачи
  5,65:1
• Общее передаточное отношение
  19,55:1

• Снижение
  21 с
• Общая продолжительность цикла
  36 с
• Подъем
  15 с

• Общая продолжительность цикла
  35 с
• Подъем
  14 с
• Снижение
  21 с

• Кузов с выталкивателем
  22,9 м³
• Примечание
  С "шапкой" с уклоном 2:1 по SAE
• Самосвальный кузов — 2 (стандартный)
  21,3 м³
• Самосвальный кузов — 1
  18 м³
• Самосвальный кузов — 3
  25,1 м³

• Угол разворота рамы
  42,5°
• Угол наклона полурам в вертикальной плоскости
  10°
• Радиус поворота по внешней стороне кузова*
  9 420 мм
• Радиус поворота по внутренней стороне кузова*
  5 310 мм
• Примечание
  *Значения указаны только для справки.

• Картер двигателя с фильтром
  64 л
• Коробка передач
  60 л
• Гидробак
  266 л
• Система охлаждения
  85 л
• Передний дифференциал и бортовые редукторы
  77 л
• Задний дифференциал и бортовые редукторы
  83 л
• Топливный бак
  764 л

• Размер шин
  29,5 × R29

• Стандарты

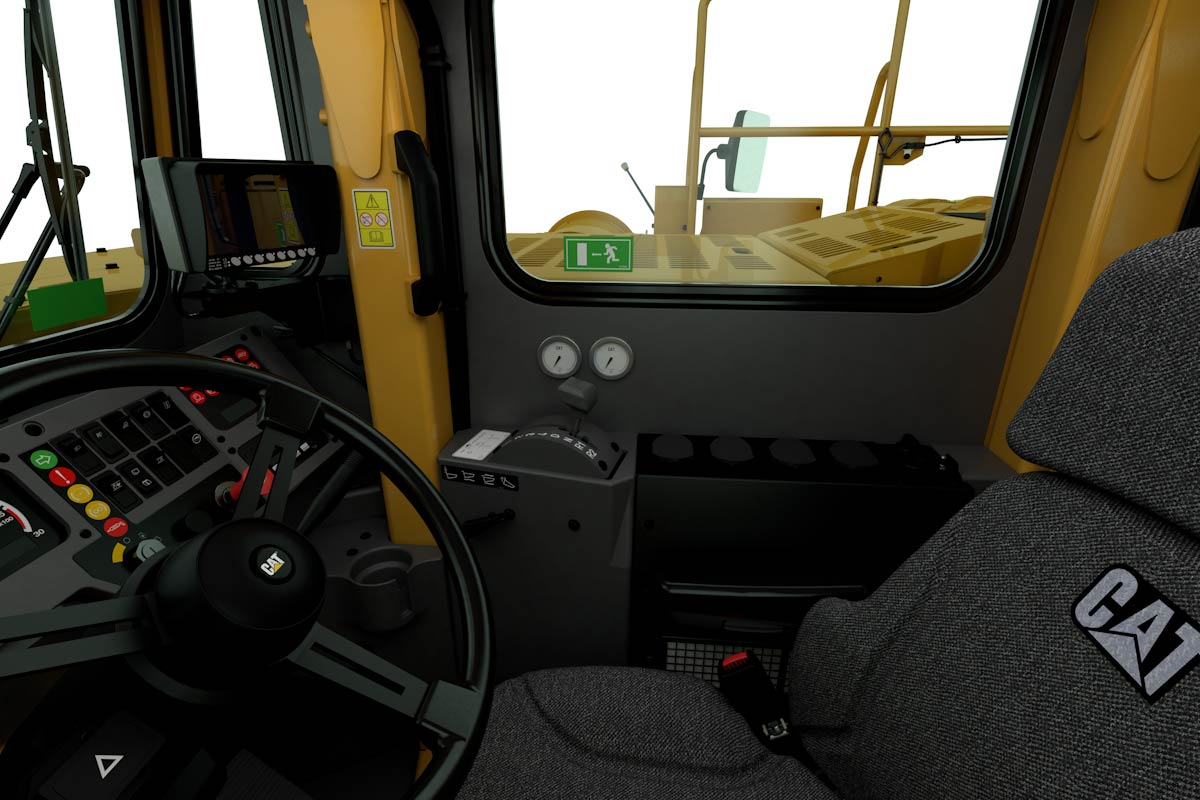

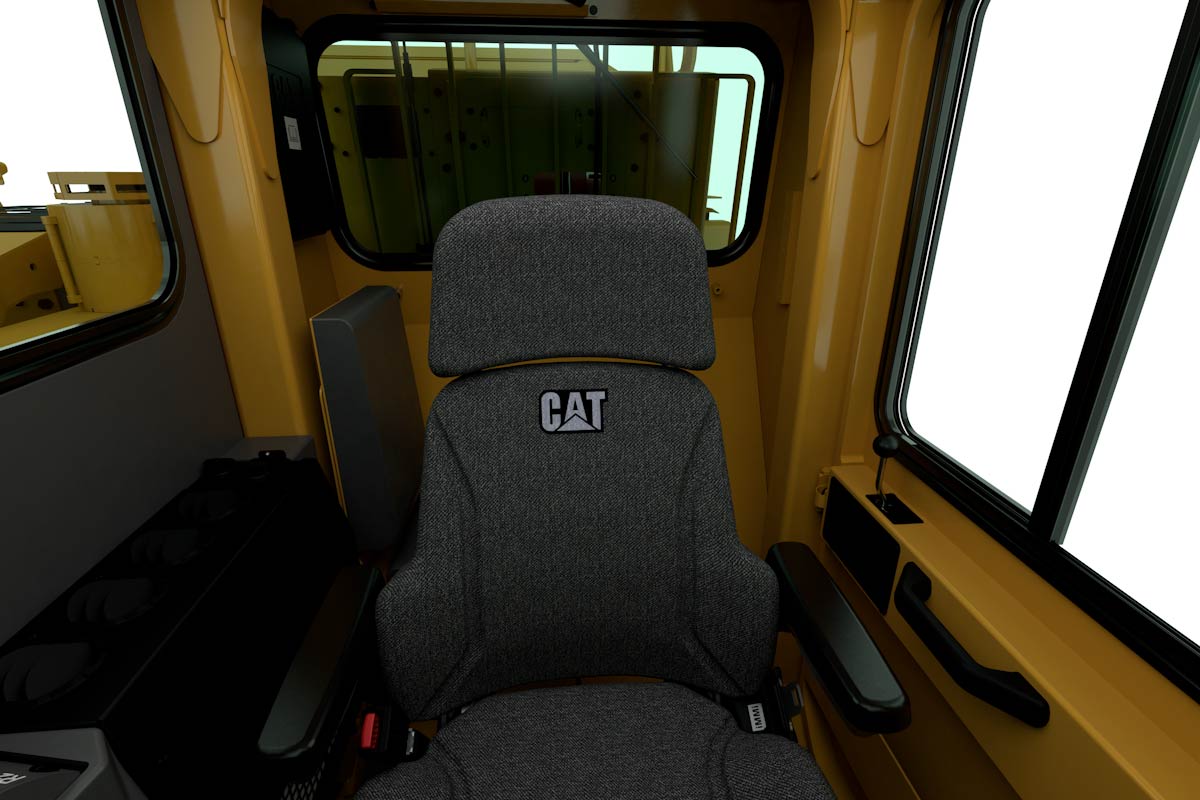

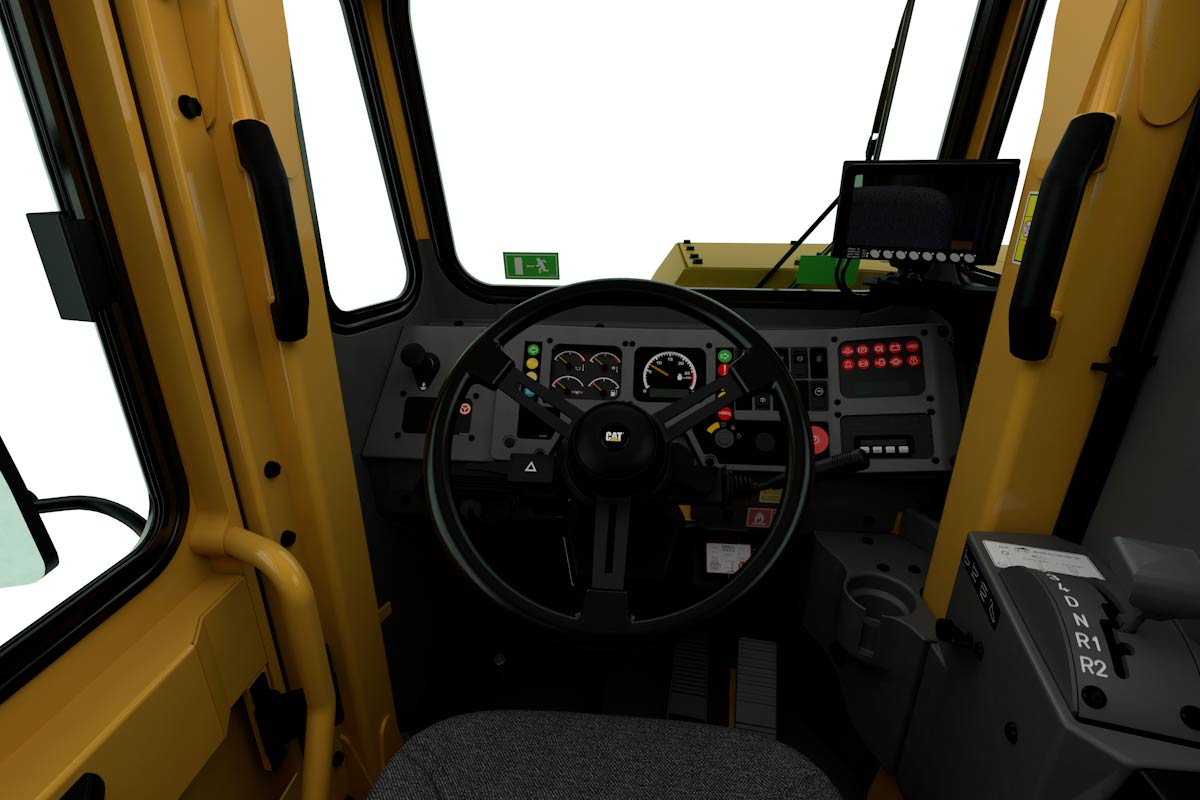

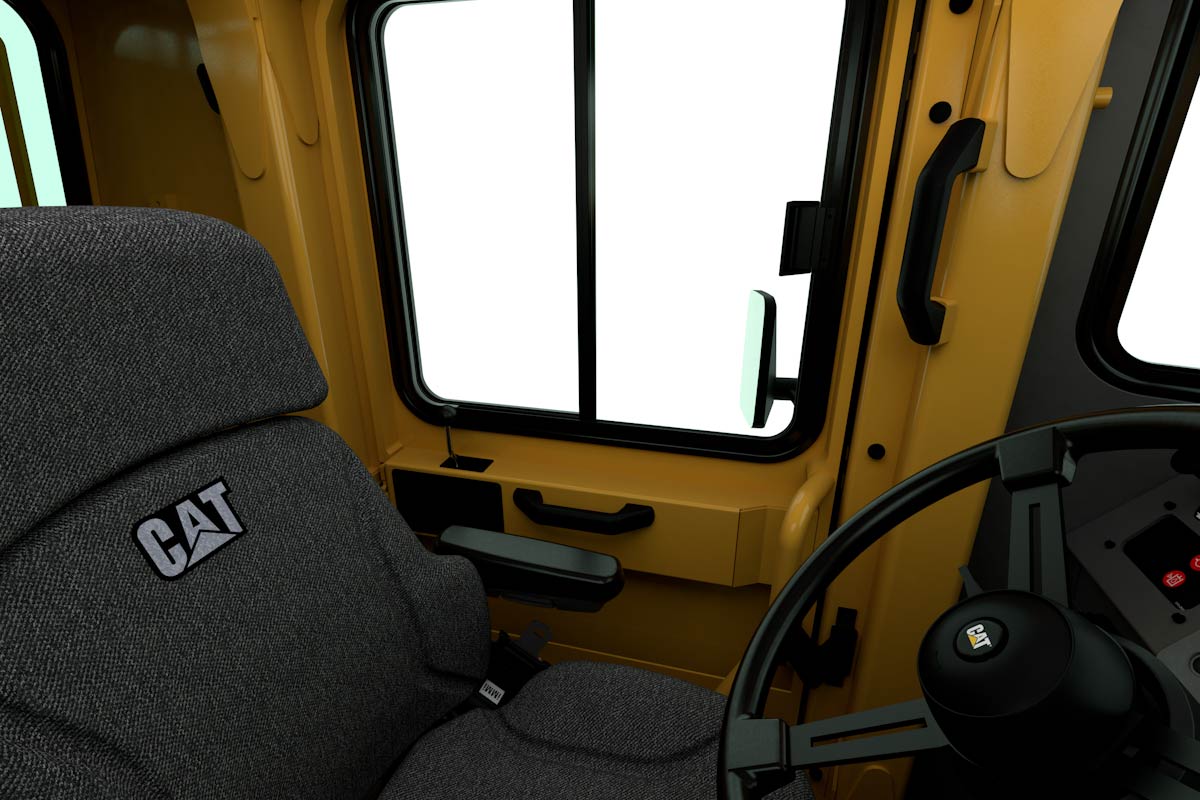

  Кабина, соответствующая стандартам для конструкции ROPS/FOPS

• Грузоподъемность
  45 т
