АРХИВНАЯ МОДЕЛЬ

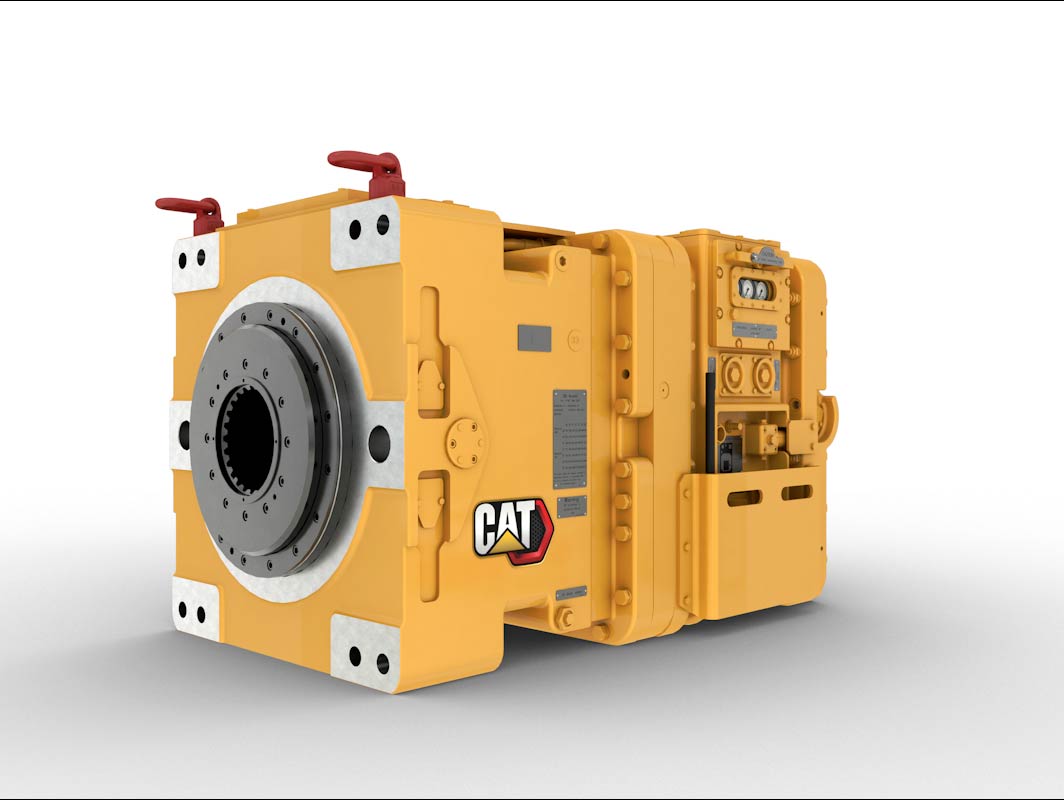

Система привода CAT CST45

• Максимальная входная частота вращения (частота вращения электродвигателя)
  1 782 об/мин
• Масса (без масла) — система линейного привода
  5 900 кг
• Размеры с правым/левым редуктором (версия KP) — ширина
  1 285 мм
• Максимальная установленная мощность — кВт 1500 об/мин при 50 Гц (л.с. 1800 об/мин при 60 Гц) при: i = 33:1 — 16:1
  1 300 л. с.
• Размеры с рядным редуктором (версия P) — длина (без соединения привода)
  1 697 мм
• Размеры с правым/левым редуктором (версия KP) — длина (без соединения привода)
  2 770 мм
• Область применения
  Оборудование для длинных забоев цепного типа, например, забойные конвейеры
• Максимальная установленная мощность — кВт 1500 об/мин, 50 Гц (л.с. 1800 об/мин, 60 Гц) при: i = 39:1
  1 100 л. с.
• Заправочный объем масла — система линейного привода
  430 л
• Размеры с рядным редуктором (версия P) — высота
  1 060 мм
• Размеры с правым/левым редуктором (версия KP) — высота
  1 060 мм
• Масса (без масла) — приводная система с правым/левым поворотом
  9 700 кг
• Максимальная установленная мощность — кВт 1500 об/мин, 50 Гц (л.с. 1800 об/мин, 60 Гц) при: i = 50:1
  800 л. с.
• Размеры с рядным редуктором (версия P) — ширина
  1 120 мм
• Кратковременный выходной крутящий момент (3 с)
  450 000 Н·м
• Заправочный объем масла — приводная система с правым/левым поворотом
  730 л

• Описание
  Оборудование для длинных забоев цепного типа, например забойные конвейеры (AFC)

• Номинальная мощность P при 50 Гц (n = 1485 об/мин) - Передаточное число i [-]: 39
  700 кВт
• Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 24,5
  800 кВт
• Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 39
  1 142 л. с.
• Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 28
  1 305 л. с.
• Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 50
  500 кВт
• Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 50
  816 л. с.
• Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 33
  1 305 л. с.
• Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 45
  881 л. с.
• Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 24,5
  1 305 л. с.
• Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 45
  540 кВт
• KP-45/P-45 CST
  450 000 Н·м
• Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 33
  800 кВт
• Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 28
  800 кВт

• P-45 CST — длина
  1 697 мм
• P-45 CST — высота
  1 060 мм
• KP-45 CST — ширина
  1 401 мм
• KP-45 CST — высота
  1 060 мм
• KP-45 CST — длина
  2 875 мм
• P-45 CST — ширина
  1 120 мм

• Требуемый расход охлаждающей воды
  25 л/мин
• Максимальная температура охлаждающей воды на входе
  25° C/298,15 K (77° F/298,15 K)

• P-45 CST — масса редуктора (без масла)
  5 900 кг
• P-45 CST — объем масла
  430 л
• KP-45 CST — объем масла
  730 л
• KP-45 CST — масса редуктора (без масла)
  9 700 кг

• Входной вал (цилиндрический)
  DIN 5480-W 120×4
• Выходной вал с внутренними зубьями
  DIN 5480-N 260×10×30×24
