АРХИВНАЯ МОДЕЛЬ
CAT D1
Вы можете ознакомиться с актуальными моделями в каталоге
- Эксплуатационная масса 8 545 кг
- Мощность двигателя полная 80 л.с.
- Ширина башмаков 0,406 м
- Ширина отвала 3 149 мм
ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ CAT d1

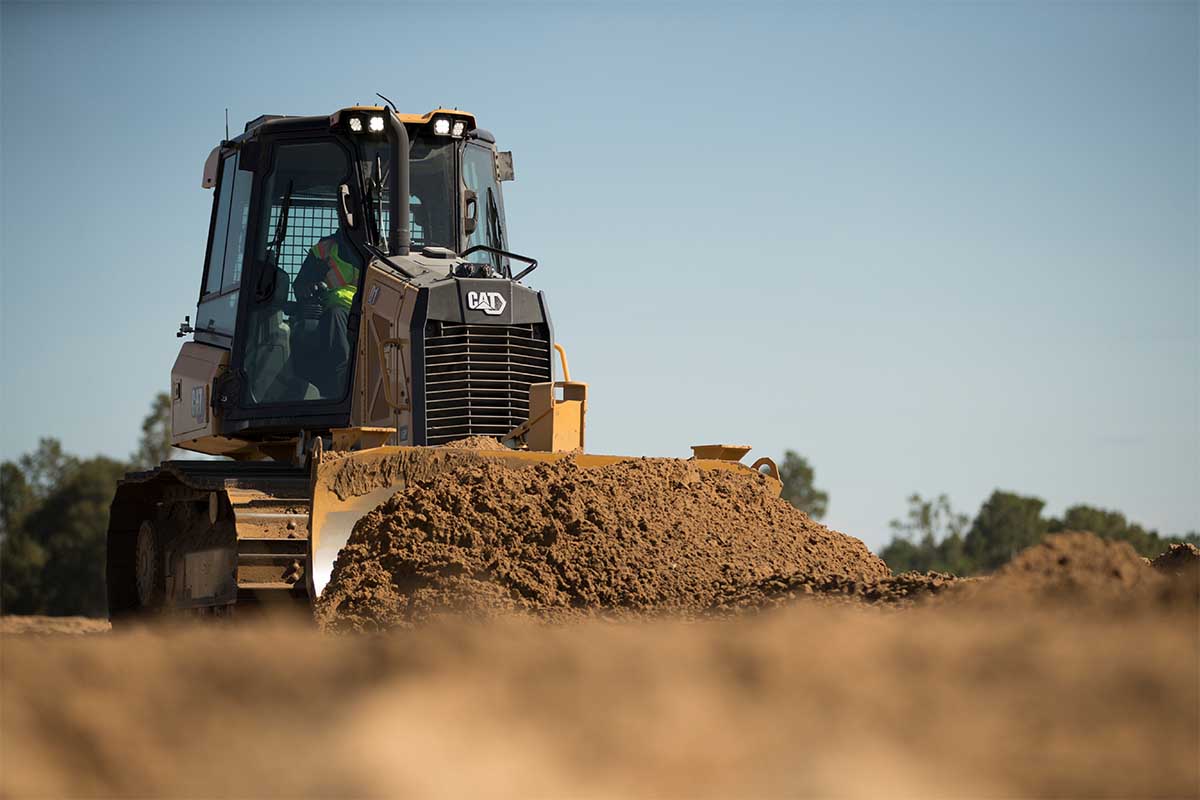

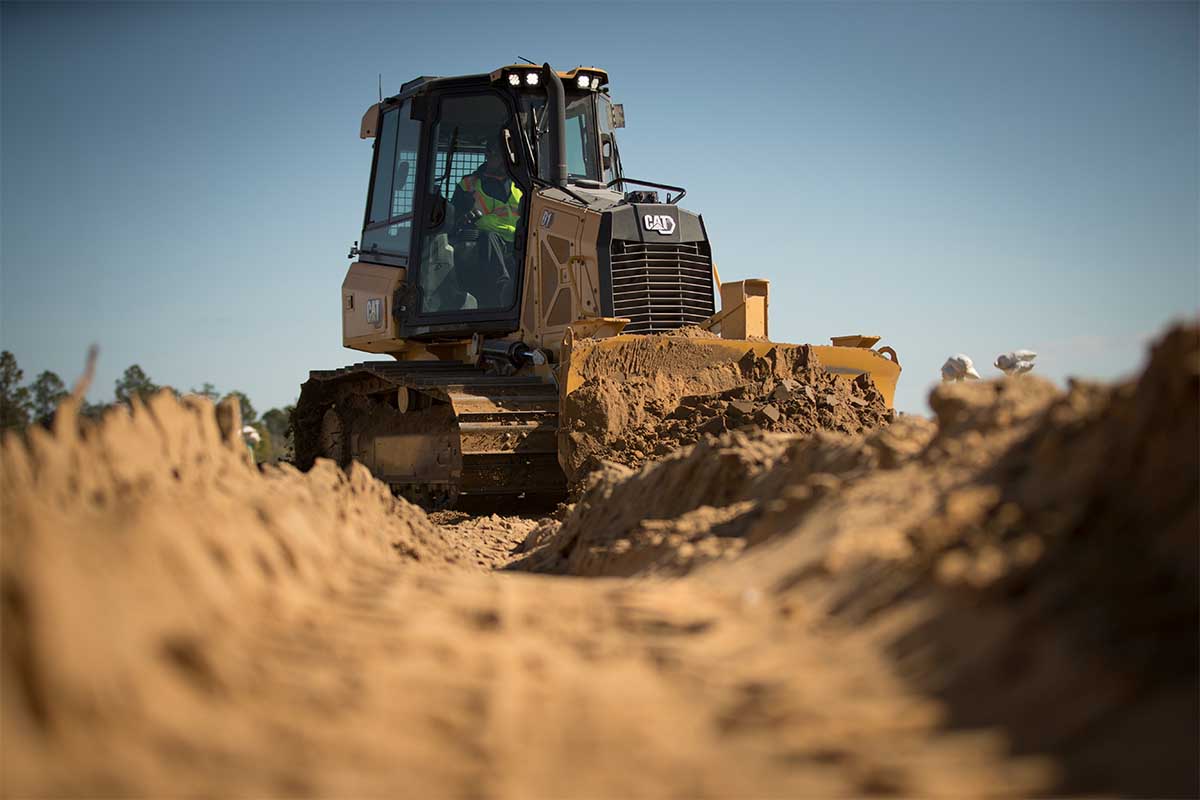

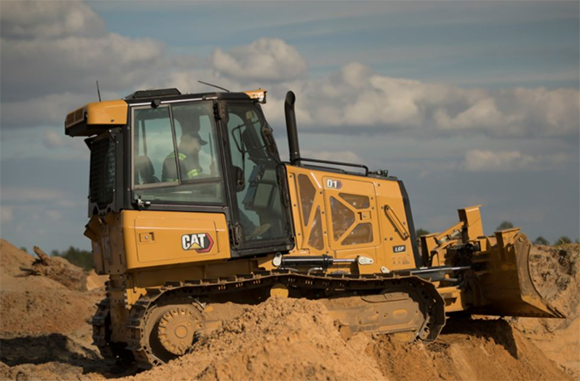

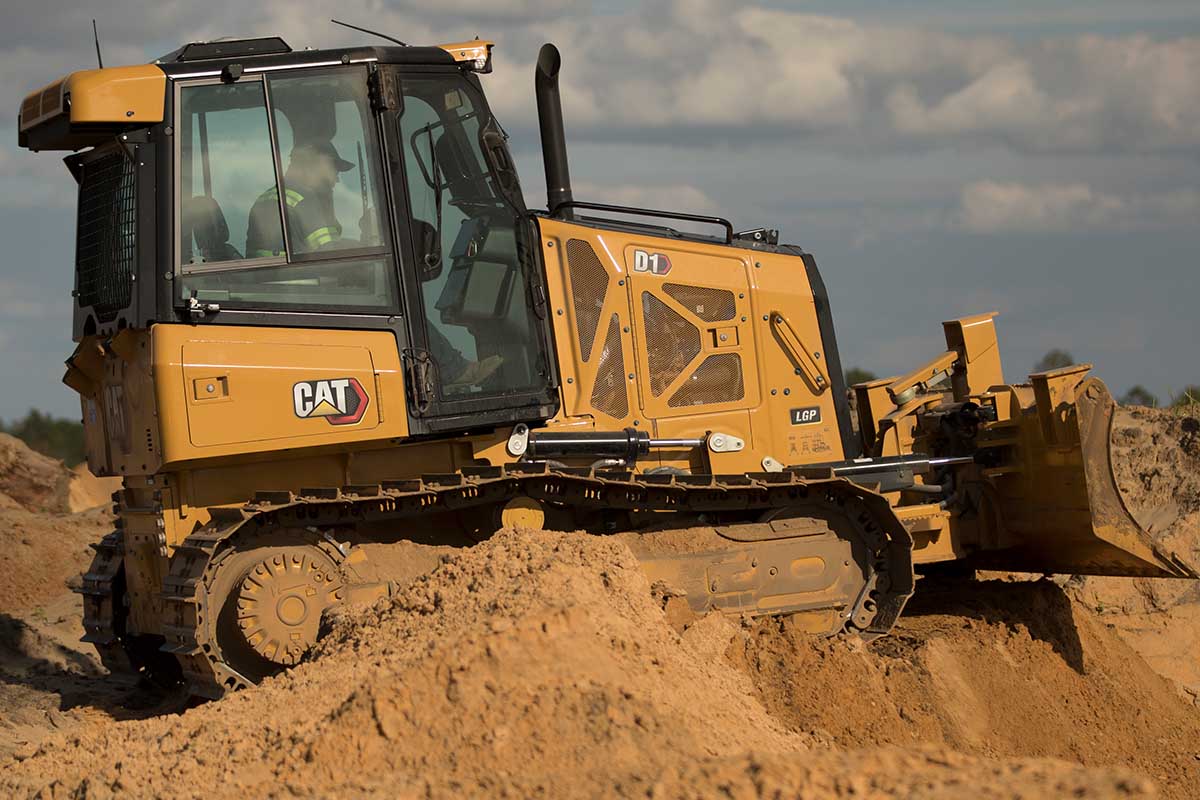

Cat D1 - бульдозер нового поколения, пришедший на смену предыдущей модели Cat D3К. Cat D1 - бульдозер малого класса массой 8 тонн, с гидростатической силовой передачей, способный решать любые задачи: от грубого бульдозирования до высокоточных, планировочных работ. Машина отвечает самым повышенным требованиям по эффективности, точности выполнения работ и безопасности. Благодаря встроенным инновационным решениям, данный бульдозер демонстрирует самые высокие показатели в своём классе по производительности и экономичности.
Область применения
- Основная сфера применения Cat D1 с 6-ти позиционным планировочным VPAT отвалом - дорожное строительство и решение задач, связанных с планировкой площадей, устройством и планировкой откосов и кюветов, работы по благоустройству. Благодаря своей манёвренности и VPAT отвалу, бульдозер Cat D1 способен эффективно выполнять работы в самых сложных условиях ограниченного пространства. VPAT отвал, с призмой волочения 1,5 м3, также отлично проявляет себя при срезке и перемещении грунта. Cat D1 с отвалом VPAT позволят перевозить бульдозер с отвалом в транспортном габарите 2,55м по ширине.
- В железнодорожном строительстве бульдозер Cat D1 не заменим при проведении подготовительных работ и расчистке трассы строительства, при возведении насыпей и нарезке террас на косогорах, при распределении и планировке инертных материалов.
- Cat D1 успешно применяется в гражданском строительстве, при подготовке строительных площадок, при разработке котлованов, в составе экскаваторного звена. Способен выполнять работы на отвалах грунта, производить обратную засыпку траншей, фундаментов и котлованов. Также эксплуатируется на устройстве и содержании технологических дорог, благоустройстве территорий.
- Лесное и сельское хозяйство также не обходится без бульдозеров лёгкого класса. Cat D1 работает на прокладке зимников и устройстве технологических и подъездных дорог. Может выполнять трелёвочные работы. Эффективно справляется с работами на животноводческих комплексах и при подготовительных работах на посевных площадях.
Бульдозер нового поколения
- Новый двигатель Сat С6, мощностью 80 лошадиных сил с электронным управлением, сохранил прежнюю мощность, но стал экономичнее двигателя предыдущей модели до 20% при применении ЭКО режима.
- Новая электрогидравлическая система управления, без контуров пилотного управления. Данная схема позволяет значительно повысить точность, скорость и эффективность бульдозера Cat D1, снизить расходы на обслуживание и эксплуатацию. Также, электрогидравлическая система даёт возможность оператору производить весь спектр настроек гидравлической системы при помощи штатного монитора, без использования специального оборудования и инструмента.
- Современная гидростатическая трансмиссия бульдозера Cat D1, с электронным управлением, позволяет оператору выбирать и программировать необходимую скорость движения, как в прямом, так и в обратном направлении. Бесступенчатое изменение скорости в ручном режиме производится слайдером на электрическом джойстике управления бульдозером, там же находится кнопка управления программирования скоростей. За счёт электронного управления, маневрирование плавное, без потери материала на отвале. Возможность разворота бульдозера на месте с противовращением обоих гусениц также способствует работе в стеснённых условиях.
Электронные вспомогательные системы, входящие с состав стандартного оборудования и опционально устанавливаемые на Cat D1 по желанию клиента, повышают эффективность работы.
- Стабилизация отвала. Данная функция входит в стандартный набор, она позволяет даже малоопытному оператору сформировать ровную поверхность, с минимальными затратами времени и ресурсов. Система усредняет положение отвала, которое может изменяться в зависимости от неровности поверхности, по которой движется машина, тем самым помогает оператору выполнить работу по выравниванию поверхности за меньшее количество проходов. Это экономит время, топливо и материалы.
- Индикатор уклона – также стандартная опция, позволяет оператору в режиме реального времени видеть продольный и поперечный уклон бульдозера. Данная функция помогает оператору контролировать машину и выполнять работы с большей точностью и безопасностью.
- Система контроля тяги предотвращает пробуксовку гусеничных лент, повышая эффективность машины, в том числе и топливную, снижает утомляемость оператора, уменьшает износ элементов ходовой части бульдозера, продлевает срок службы узлов и агрегатов машины. Система работает без участия оператора и активируется автоматически, при максимальной или близкой к максимальной нагрузке на отвал, также, когда фиксируется значительная пробуксовка гусениц, система понижает мощность, чтобы не допускать дальнейшей пробуксовки и дать возможность оператору изменить нагрузку на отвале.
- Ассистент контроля профиля позволяет в автоматическом режиме формировать поверхности с заданным продольным и поперечным профилем. Оператору достаточно задать параметры продольного и поперечного профиля на мониторе машины или просто установить отвал в необходимое положение и нажать кнопку включения автоматики, расположенную на джойстике управления отвалом. Далее система будет самостоятельно поддерживать отвал в заданных параметрах. Использование данной системы минимизирует количество проходов, увеличивает производительность, сокращает расходы, снижает утомляемость оператора, допускает эксплуатацию малоопытным оператором на профильных работах. Также данная система не требует дополнительного геодезического оборудования на объекте.
- Подготовка для установки систем нивелирования, которая устанавливается на заводе и позволяет дооборудовать машину дополнительными системами 2D и 3D, с меньшими затратами средств и времени.
- 3D система нивелирования – в автоматическом режиме поддерживает отвал в соответствии с проектом, который загружается в дополнительный монитор бульдозера и позволяет выполнять высокоточные работы в соответствии с проектными данными.

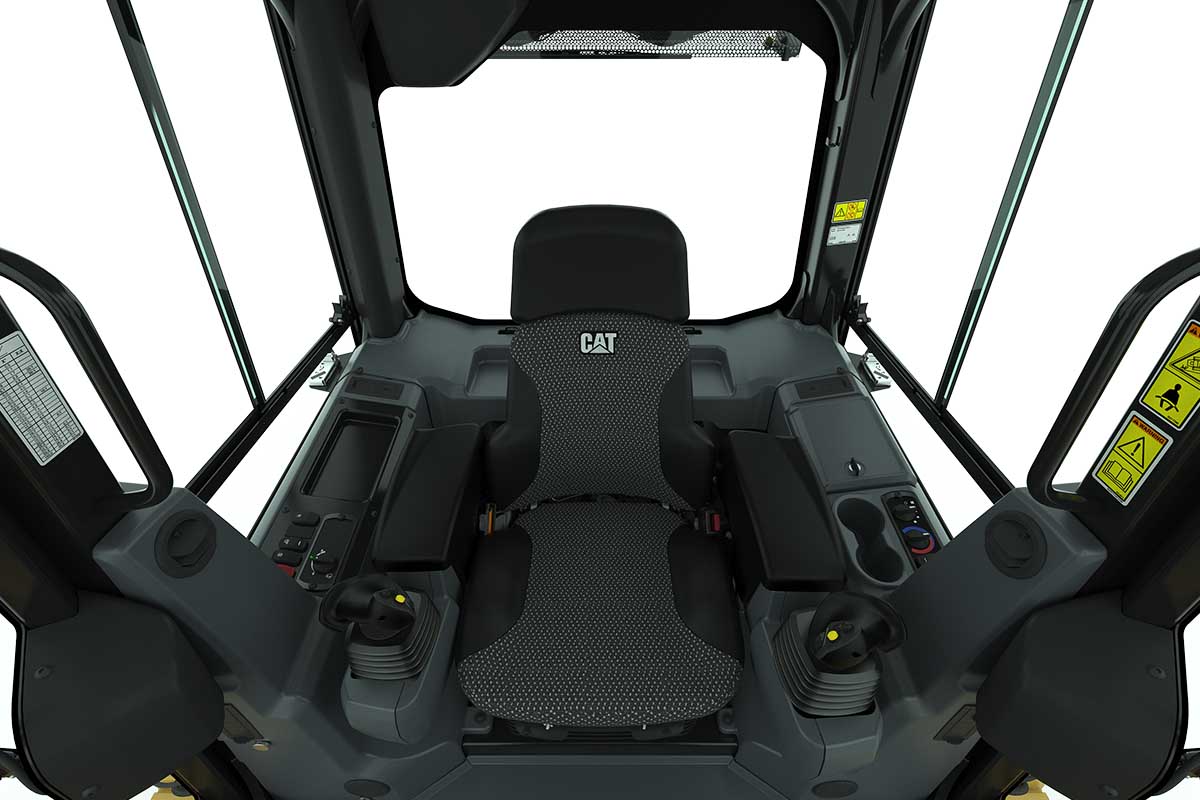

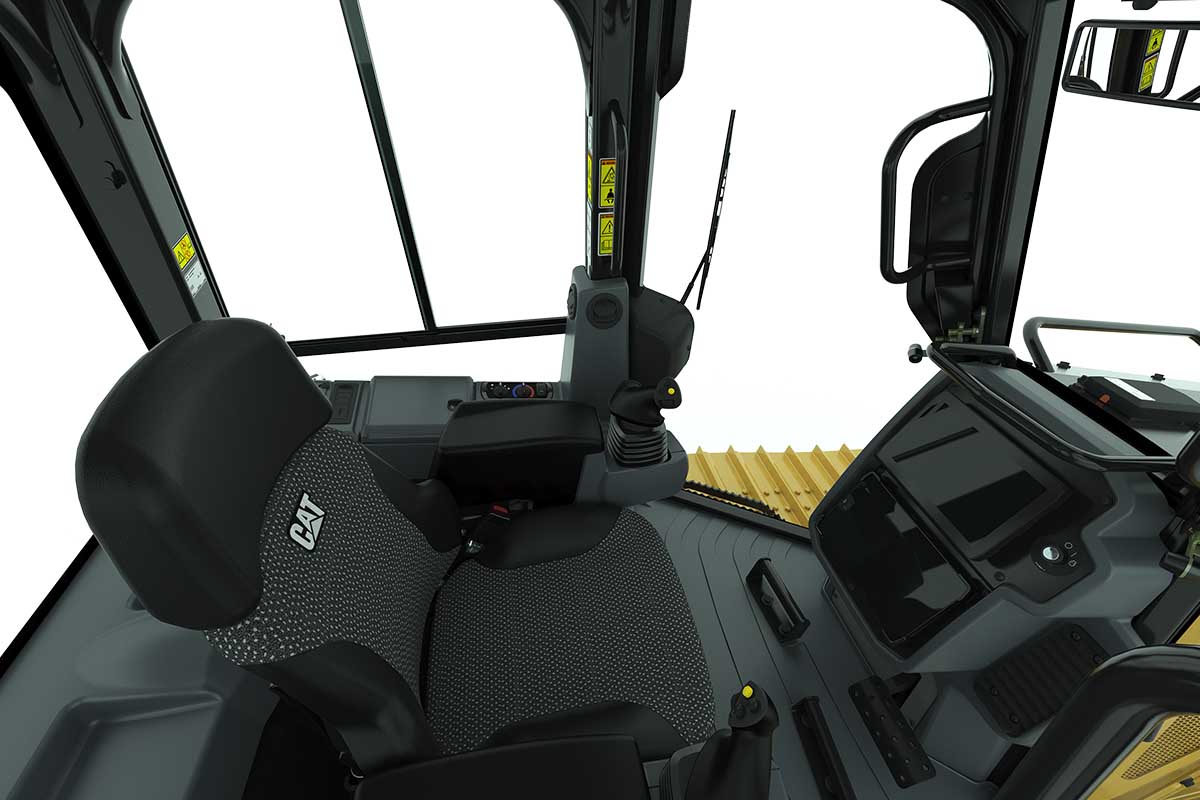

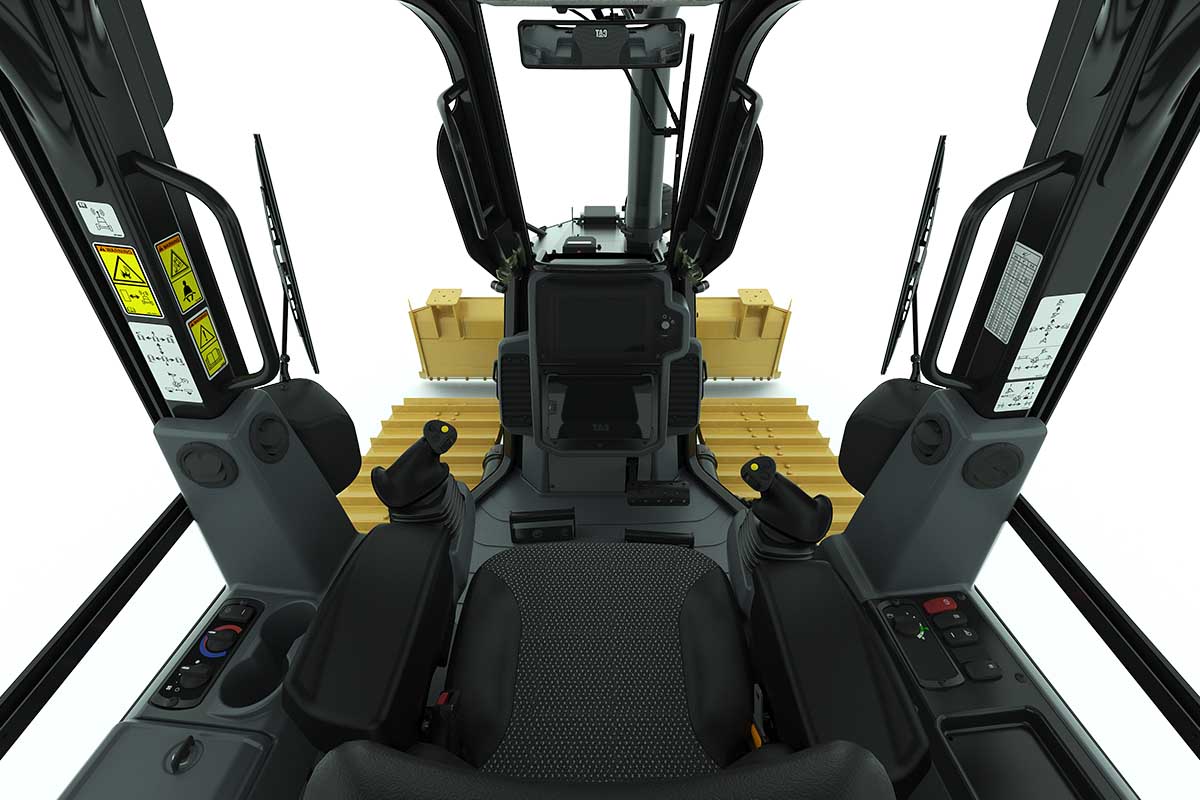

- Кабина нового образца Cat D1 оборудована системой защиты оператора.

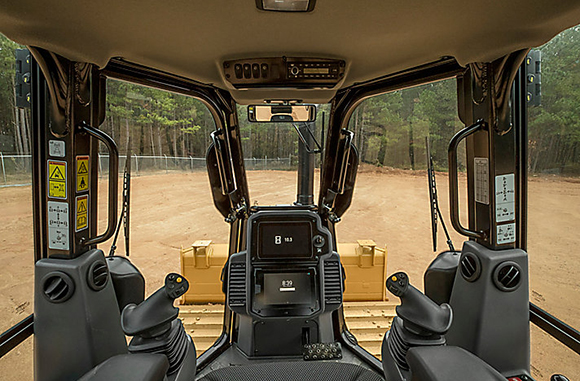

- Увеличенный объём кабины и процент остекления, встроена система климат-контроля.
- Новая, более скошенная форма капота обеспечивает оператору комфорт, обзорность и безопасность проведения работ.
- Дополнительно может быть установлена аудиосистема с широким набором функций.
- Для обеспечения безопасности на бульдозере опционально устанавливается камера заднего вида, с выводом изображения на основной, 10-дюймовый монитор машины.
Характеристики
- Модель двигателя
- Мощность — полезная
- Рабочий объем
- Полезная мощность — 2200 об/мин — SAE J1349
- Полезная мощность 2200 об/мин по стандарту ISO 9249/EEC 80/1269
- Примечание (1)
- Примечание (2)
- Силовая передача
- Эксплуатационная масса — LGP
- Эксплуатационная масса — LGP, 762 мм (30 дюймов)
- Примечание (2)
- Примечание (1)
- Защита оператора от падающих предметов (FOPS)
- Защита при опрокидывании (ROPS)
- Приводные насосы
- Максимальная скорость заднего хода
- Максимальная скорость переднего хода
- Гидромоторы
- Ширина колеи
- Опорная длина гусеничной ленты — LGP, 762 мм (30 дюймов)
- Ширина стандартного башмака
- Давление на грунт — LGP, 762 мм (30 дюймов)
- Ширина колеи — LGP, 762 мм (30 дюймов)
- Опорная длина гусеничной ленты — LGP
- Количество катков с каждой стороны
- Ширина башмака — LGP, 762 мм (30 дюймов)
- Ширина колеи — LGP
- Давление на грунт — LGP
- Ширина башмака — LGP
- Количество башмаков (с каждой стороны) — ходовая часть с герметизированными и смазанными гусеничными лентами (SALT, Sealed and Lubricated Track)
- Количество башмаков с каждой стороны — износостойкая ходовая часть
- Длина участка контакта гусеничной ленты с грунтом
- Давление на грунт
- Картер — с фильтром
- Топливный бак
- Система охлаждения
- Каждый бортовой редуктор — LGP
- Коробка передач — гидробак
- Бортовые редукторы — с каждой стороны
- Производительность насоса
- Настройки предохранительного клапана
- Тип
- Количество стоек
- Высота
- Масса
- Габаритная ширина
- Максимальный вылет на уровне земли
- Максимальный дорожный просвет под наконечником стойки
- Максимальная глубина выемки
- Масса
- Привод лебедки
- видимости
- Скорость
- Зазор между верхней кромкой отвала и поворотным кругом
- Габаритная ширина
- Вместимость барабана — рекомендуемое сечение троса
- Вместимость барабана — дополнительный трос
- Диаметр троса — рекомендуемый
- Длина лебедки
- Максимальное тяговое усилие троса лебедки при пустом барабане
- Максимальная линейная скорость с пустым барабаном
- Ширина вальца
- Диаметр вальца
- Максимальная линейная скорость c заполненным барабаном
- Диаметр троса — по заказу
- Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления = 1430). Система содержит 1,8 кг хладагента, что соответствует 2,574 метрической тонны CO2.
- ОТВАЛ: глубина копания, средняя
- Ширина бульдозера со стандартными башмаками без отвала — LGP, 762 мм (30 дюймов)
- Ширина колеи — LGP
- Длина базового бульдозера без отвала — LGP, 762 мм (30 дюймов)
- Габаритная длина с отвалом — LGP
- ОТВАЛ: максимальный угол (с любой стороны) — средний
- ОТВАЛ: ширина отвала — LGP
- ОТВАЛ: вместимость отвала (SAE) — LGP
- Ширина бульдозера со стандартными башмаками, без отвала — LGP
- ОТВАЛ: ширина отвала при максимальном угле поворота — LGP
- ОТВАЛ: высота отвала — средняя
- ОТВАЛ: угол режущей кромки отвала, регулируемый, средний
- Дорожный просвет — LGP, 762 мм (30 дюймов)
- ОТВАЛ: вместимость отвала (SAE), средняя
- ОТВАЛ: глубина копания — LGP
- ОТВАЛ: ширина отвала при максимальном угле поворота, средняя
- Ширина колеи — LGP, 762 мм (30 дюйм.)
- Высота бульдозера — LGP
- ОТВАЛ: высота подъема отвала, средняя
- Габаритная длина с отвалом — LGP, 762 мм (30 дюймов)
- ОТВАЛ: ширина отвала, средняя
- Максимальный угол (с любой стороны) — LGP
- ОТВАЛ: максимальный наклон — средний
- ОТВАЛ: максимальный наклон — LGP
- ОТВАЛ: угол режущей кромки отвала, регулируемый — LGP
- Длина базового бульдозера, без отвала — LGP
- Высота бульдозера — LGP, 762 мм (30 дюймов)
- ОТВАЛ: высота отвала — LGP
- Дорожный просвет — LGP
- ОТВАЛ: высота подъема отвала — LGP
- ОТВАЛ: ширина отвала при максимальном угле поворота, стандартная
- ОТВАЛ: глубина копания, стандартная
- ОТВАЛ: высота отвала, стандартная
- Ширина бульдозера со стандартными башмаками без отвала, стандартная
- ОТВАЛ: высота подъема отвала, стандартная
- ОТВАЛ: максимальный угол (с любой стороны), стандартный
- Высота бульдозера, стандартная
- Примечание
- ОТВАЛ: угол режущей кромки отвала, регулируемый, стандартный
- Габаритная длина с отвалом — стандартная
- ОТВАЛ: максимальный наклон — стандартный
- ОТВАЛ: вместимость отвала (SAE) — стандартная
- Длина базового бульдозера, без отвала — стандартная
- ОТВАЛ: ширина отвала — стандартная
- Ширина колеи — стандартная
- Дорожный просвет — стандартный
- Мощность
- Назначение
-
Модель двигателяCat C3.6
-
Мощность — полезная80 л. с.
-
Рабочий объем3,6 л
-
Полезная мощность — 2200 об/мин — SAE J134980 л. с.
-
Полезная мощность 2200 об/мин по стандарту ISO 9249/EEC 80/126980 л. с.
-
Примечание (1)Полезная мощность по результатам испытаний соответствует стандартам ISO 9249:2007 и SAE J1349:2011, заявленная полезная мощность — это мощность на маховике, когда двигатель оснащен вентилятором, воздухозаборником, системой выпуска отработавших газов и генератором.
-
Примечание (2)Двигатель сертифицирован по стандарту, эквивалентному стандарту Tier 3 на выбросы загрязняющих веществ.
-
Силовая передачаГидростатический
-
Эксплуатационная масса — LGP8 545 кг
-
Эксплуатационная масса — LGP, 762 мм (30 дюймов)8 752 кг
-
Примечание (2)Для машины с рыхлителем следует добавить 554 кг (1222 фнт).
-
Примечание (1)Технические характеристики приведены для машины с бульдозерным отвалом, кабиной с конструкцией EROPS, сигналом заднего хода, оператором, охлаждающей жидкостью, смазочными материалами и полным топливным баком.
-
Защита оператора от падающих предметов (FOPS)ISO 3449:2005 уровень II
-
Защита при опрокидывании (ROPS)ISO 3471:2008
-
Приводные насосы1
-
Максимальная скорость заднего хода10 км/ч
-
Максимальная скорость переднего хода9 км/ч
-
Гидромоторы2
-
Ширина колеи1 495 мм
-
Опорная длина гусеничной ленты — LGP, 762 мм (30 дюймов)2 248 мм
-
Ширина стандартного башмака406 мм
-
Давление на грунт — LGP, 762 мм (30 дюймов)25,5 кПа
-
Ширина колеи — LGP, 762 мм (30 дюймов)1 860 мм
-
Опорная длина гусеничной ленты — LGP2 248 мм
-
Количество катков с каждой стороны6
-
Ширина башмака — LGP, 762 мм (30 дюймов)762 мм
-
Ширина колеи — LGP1 725 мм
-
Давление на грунт — LGP29,9 кПа
-
Ширина башмака — LGP635 мм
-
Количество башмаков (с каждой стороны) — ходовая часть с герметизированными и смазанными гусеничными лентами (SALT, Sealed and Lubricated Track)43
-
Количество башмаков с каждой стороны — износостойкая ходовая часть38
-
Длина участка контакта гусеничной ленты с грунтом2 248 мм
-
Давление на грунт44,5 кПа
-
Картер — с фильтром10,5 л
-
Топливный бак195 л
-
Система охлаждения19 л
-
Каждый бортовой редуктор — LGP10 л
-
Коробка передач — гидробак90 л
-
Бортовые редукторы — с каждой стороны10 л
-
Производительность насоса65 л/мин
-
Настройки предохранительного клапана20 600 кПа
-
ТипПараллелограмм
-
Количество стоек3
-
Высота165 мм
-
Масса554 кг
-
Габаритная ширина1 710 мм
-
Максимальный вылет на уровне земли766 мм
-
Максимальный дорожный просвет под наконечником стойки448 мм
-
Максимальная глубина выемки337,5 мм
-
Масса610 кг
-
Привод лебедкиГидростатический
-
видимостиГидравлика
-
СкоростьРегулируемые
-
Зазор между верхней кромкой отвала и поворотным кругом171,5 мм
-
Габаритная ширина741 мм
-
Вместимость барабана — рекомендуемое сечение троса113 м
-
Вместимость барабана — дополнительный трос78 м
-
Диаметр троса — рекомендуемый16 мм
-
Длина лебедки705 мм
-
Максимальное тяговое усилие троса лебедки при пустом барабане18 144 кг
-
Максимальная линейная скорость с пустым барабаном40 м/мин
-
Ширина вальца274 мм
-
Диаметр вальца254 мм
-
Максимальная линейная скорость c заполненным барабаном63 м/мин
-
Диаметр троса — по заказу19 мм
-
Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления = 1430). Система содержит 1,8 кг хладагента, что соответствует 2,574 метрической тонны CO2.—
-
ОТВАЛ: глубина копания, средняя573 мм
-
Ширина бульдозера со стандартными башмаками без отвала — LGP, 762 мм (30 дюймов)2 411 мм
-
Ширина колеи — LGP1 725 мм
-
Длина базового бульдозера без отвала — LGP, 762 мм (30 дюймов)3 291 мм
-
Габаритная длина с отвалом — LGP4 262 мм
-
ОТВАЛ: максимальный угол (с любой стороны) — средний25°
-
ОТВАЛ: ширина отвала — LGP3 149 мм
-
ОТВАЛ: вместимость отвала (SAE) — LGP1,99 м³
-
Ширина бульдозера со стандартными башмаками, без отвала — LGP2 360 мм
-
ОТВАЛ: ширина отвала при максимальном угле поворота — LGP2 874 мм
-
ОТВАЛ: высота отвала — средняя860 мм
-
ОТВАЛ: угол режущей кромки отвала, регулируемый, средний52°–58°
-
Дорожный просвет — LGP, 762 мм (30 дюймов)332 мм
-
ОТВАЛ: вместимость отвала (SAE), средняя1,5 м³
-
ОТВАЛ: глубина копания — LGP573 мм
-
ОТВАЛ: ширина отвала при максимальном угле поворота, средняя2 669 мм
-
Ширина колеи — LGP, 762 мм (30 дюйм.)1 860 мм
-
Высота бульдозера — LGP2 765 мм
-
ОТВАЛ: высота подъема отвала, средняя743 мм
-
Габаритная длина с отвалом — LGP, 762 мм (30 дюймов)4 262 мм
-
ОТВАЛ: ширина отвала, средняя2 921 мм
-
Максимальный угол (с любой стороны) — LGP25°
-
ОТВАЛ: максимальный наклон — средний448 мм
-
ОТВАЛ: максимальный наклон — LGP438 мм
-
ОТВАЛ: угол режущей кромки отвала, регулируемый — LGP52°–58°
-
Длина базового бульдозера, без отвала — LGP3 291 мм
-
Высота бульдозера — LGP, 762 мм (30 дюймов)2 765 мм
-
ОТВАЛ: высота отвала — LGP860 мм
-
Дорожный просвет — LGP332 мм
-
ОТВАЛ: высота подъема отвала — LGP730 мм
-
ОТВАЛ: ширина отвала при максимальном угле поворота, стандартная2 417 мм
-
ОТВАЛ: глубина копания, стандартная573 мм
-
ОТВАЛ: высота отвала, стандартная910 мм
-
Ширина бульдозера со стандартными башмаками без отвала, стандартная1 900 мм
-
ОТВАЛ: высота подъема отвала, стандартная730 мм
-
ОТВАЛ: максимальный угол (с любой стороны), стандартный25°
-
Высота бульдозера, стандартная2 765 мм
-
Примечание*Ходовая часть износостойкая
-
ОТВАЛ: угол режущей кромки отвала, регулируемый, стандартный52°–58°
-
Габаритная длина с отвалом — стандартная4 273 мм
-
ОТВАЛ: максимальный наклон — стандартный368 мм
-
ОТВАЛ: вместимость отвала (SAE) — стандартная1,52 м³
-
Длина базового бульдозера, без отвала — стандартная3 291 мм
-
ОТВАЛ: ширина отвала — стандартная2 646 мм
-
Ширина колеи — стандартная1 495 мм
-
Дорожный просвет — стандартный332 мм
-
МощностьМалой мощности
-
НазначениеПланировочные
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
Cat D1 – бульдозер широкого спектра применения, поэтому имеет в своём арсенале ряд дополнительных опций, которые позволяют получить наиболее эффективную и производительную машину, для различных работ и условий эксплуатации.
- Бульдозер Cat D1 выпускается в нескольких специальных комплектациях, для стандартного применения, для применения на слабонесущих грунтах, для применения с мульчерным навесным оборудованием и в комплектации для пожаротушения.
- Большой выбор опциональных, дополнительных линий гидравлики позволяет использовать бульдозер Cat D1 с широким спектром навесного оборудования.
- Выбор ширины траков гусеничной ленты от 355 мм до 760 мм гарантирует эффективность и производительность модели в любых условиях работы.
- Дополнительные элементы защиты ходовой части, кабины, двигателя, силовой передачи и радиатора системы охлаждения значительно повысят надёжность бульдозера даже в самых экстремальных условиях эксплуатации.
- Опционально устанавливаемый вентилятор системы охлаждения с функцией реверса и дополнительные защитные элементы системы забора воздуха будут полезны для эксплуатации Cat D1 в условиях высокой запылённости, загрязнённости воздуха или при работе в лесных массивах.
Бульдозер Cat D1 также может быть оборудован дополнительными гидравлическими линиями двухстороннего действия, что превращает его в универсальную строительную машину, способную выполнять широкий спектр задач не только в строительстве, но и в других отраслях. При наличии дополнительных гидравлических линий, бульдозер Cat D1 можно агрегатировать гидравлическим навесным оборудованием:
- гидравлическими рыхлителями и корчевателями,
- гидравлическими лебёдками,
- мульчерами.
Специалисты компании Zeppelin помогут вам подобрать необходимое навесное оборудование для решения ваших задач.
Ваша заявка принята!
