АРХИВНАЯ МОДЕЛЬ

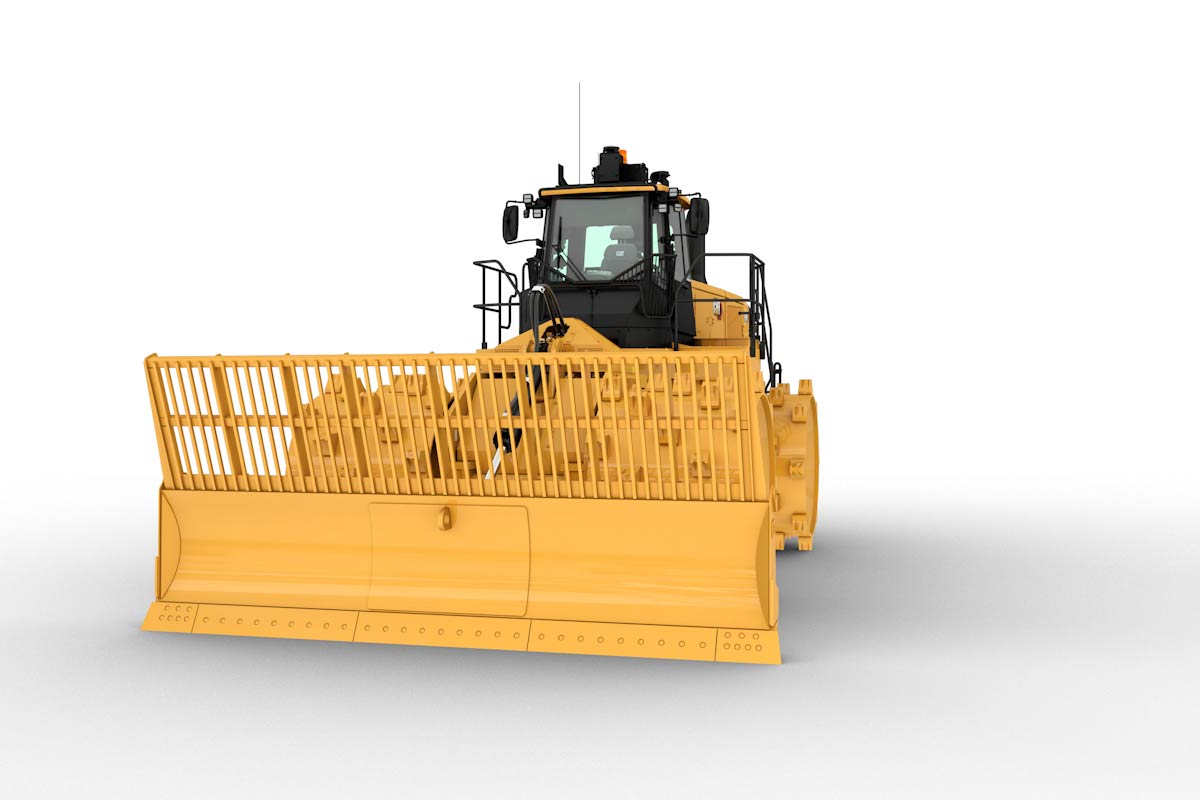

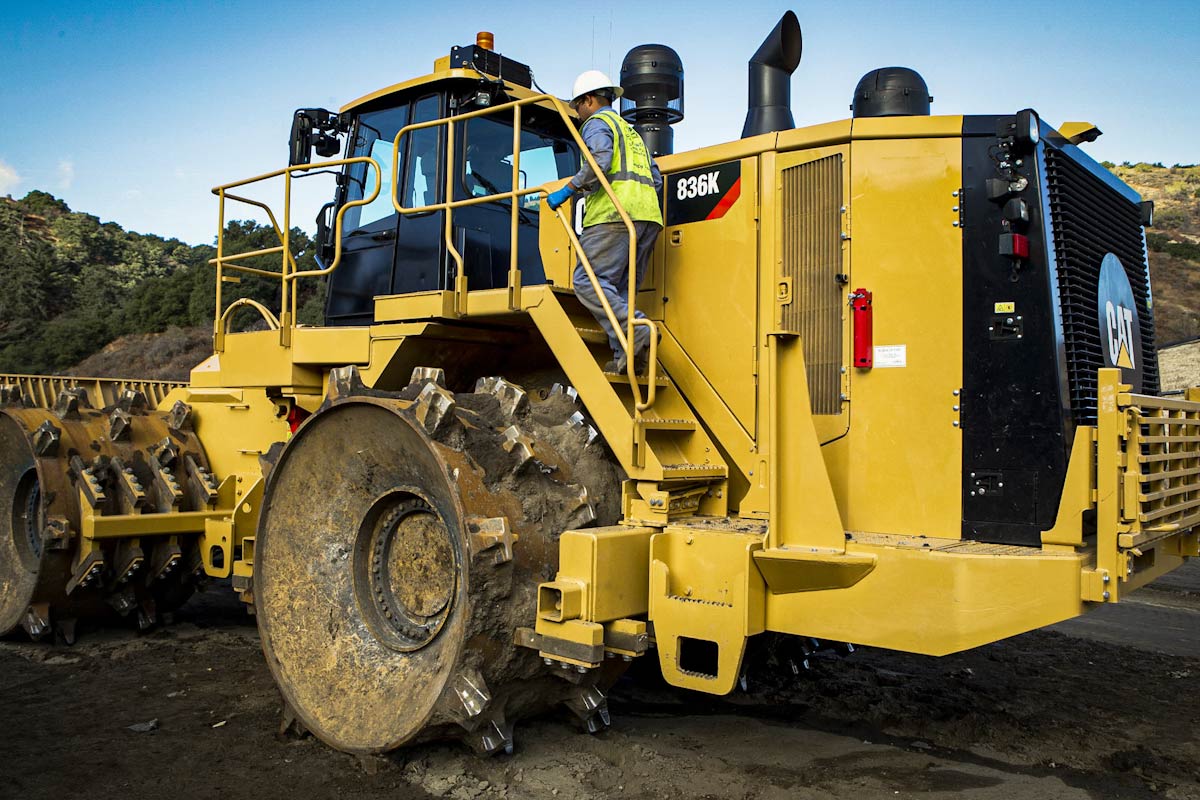

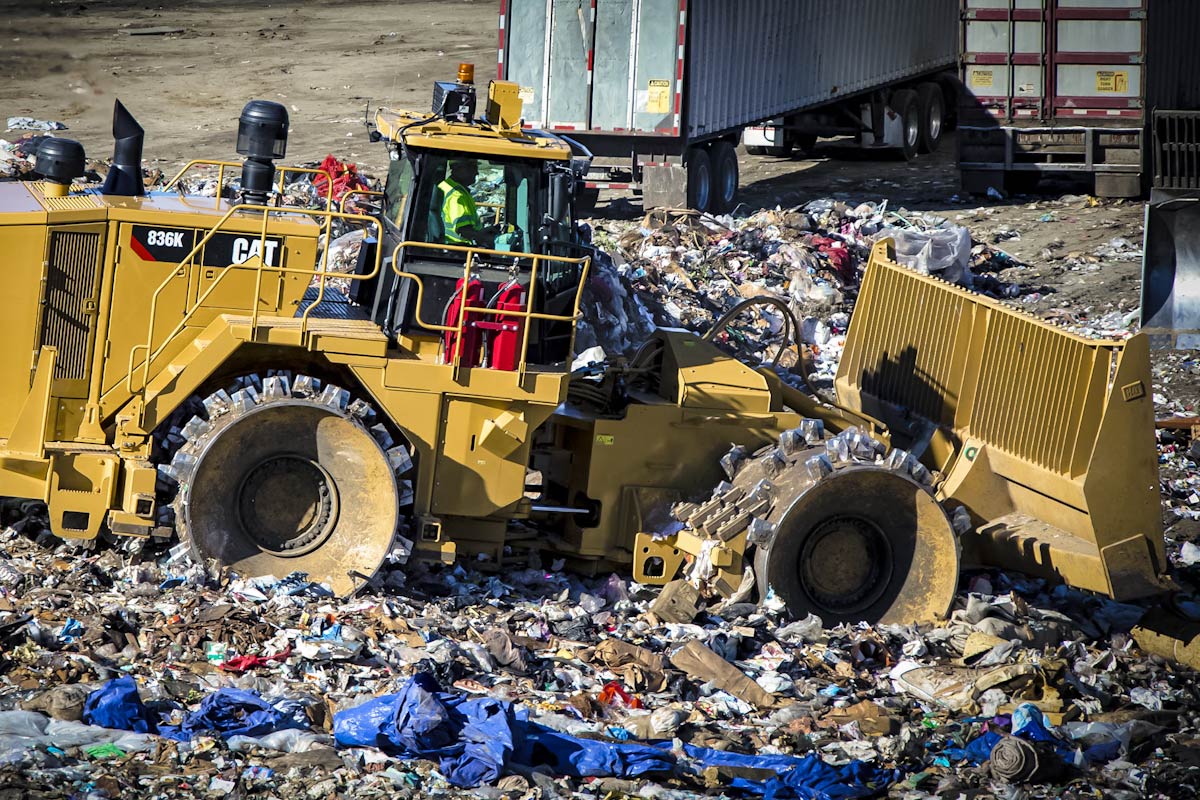

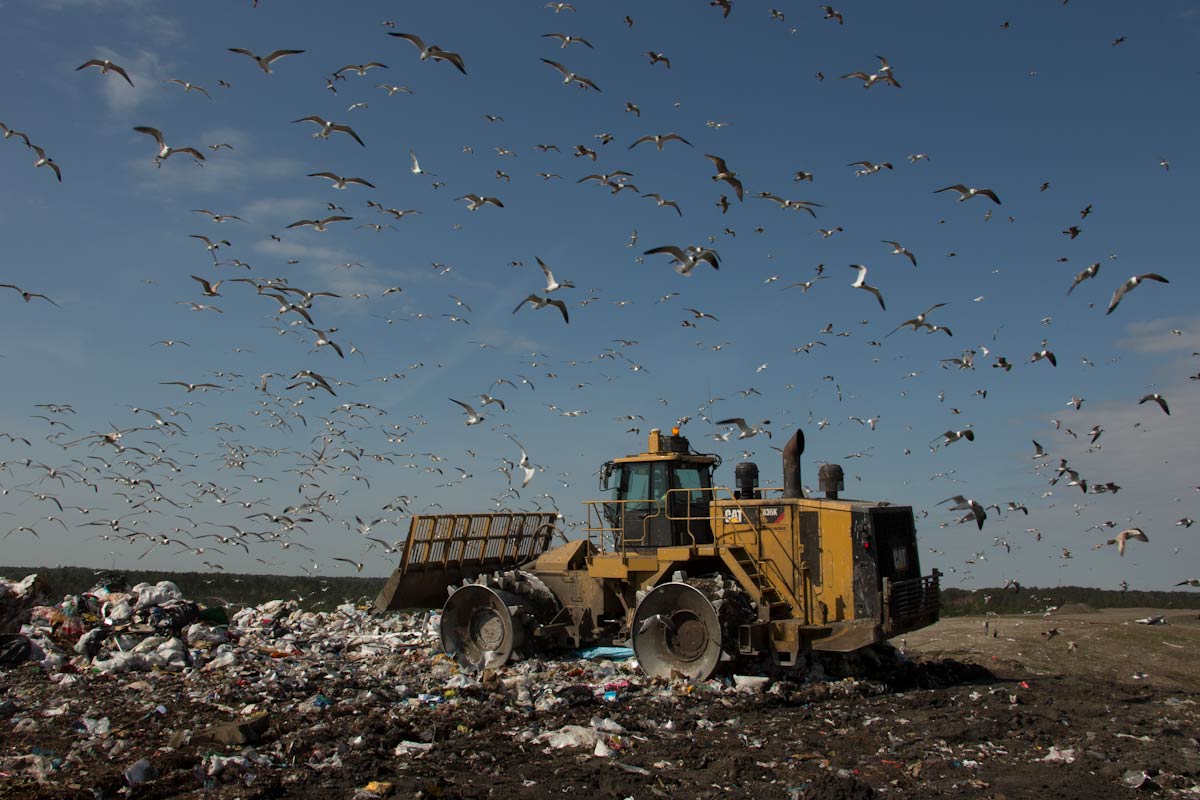

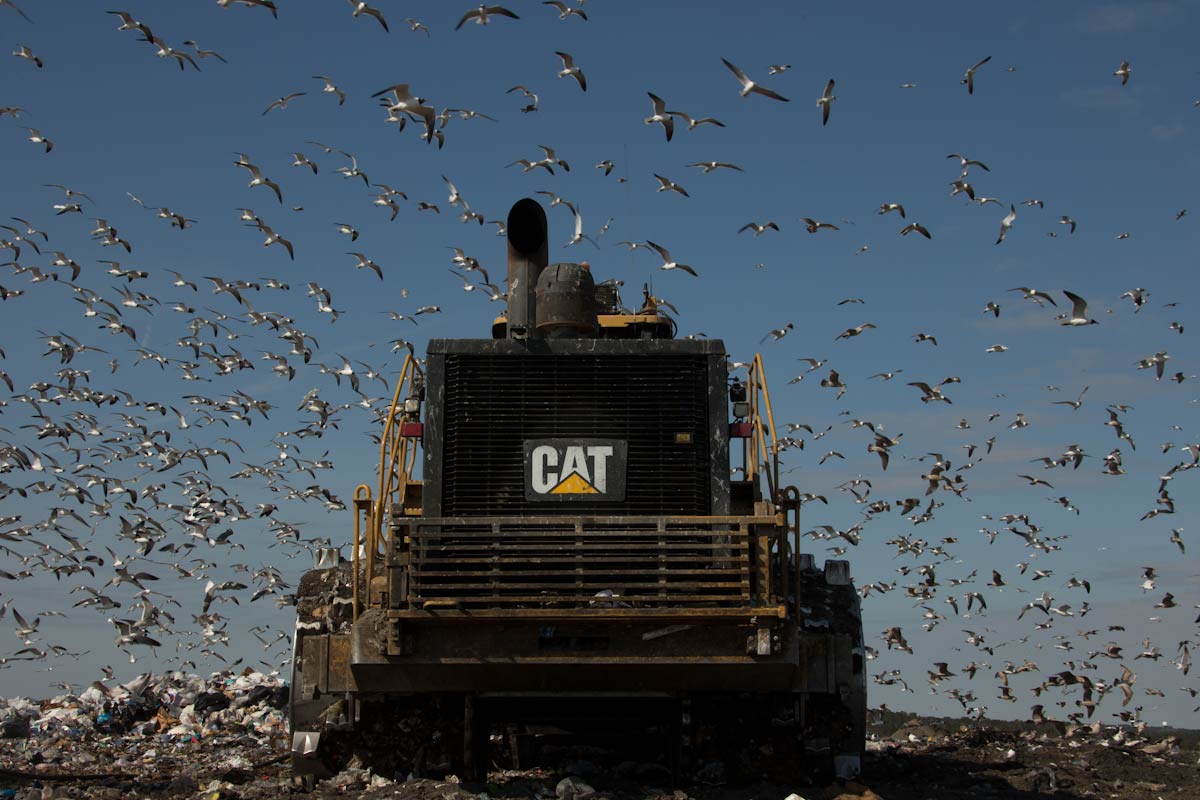

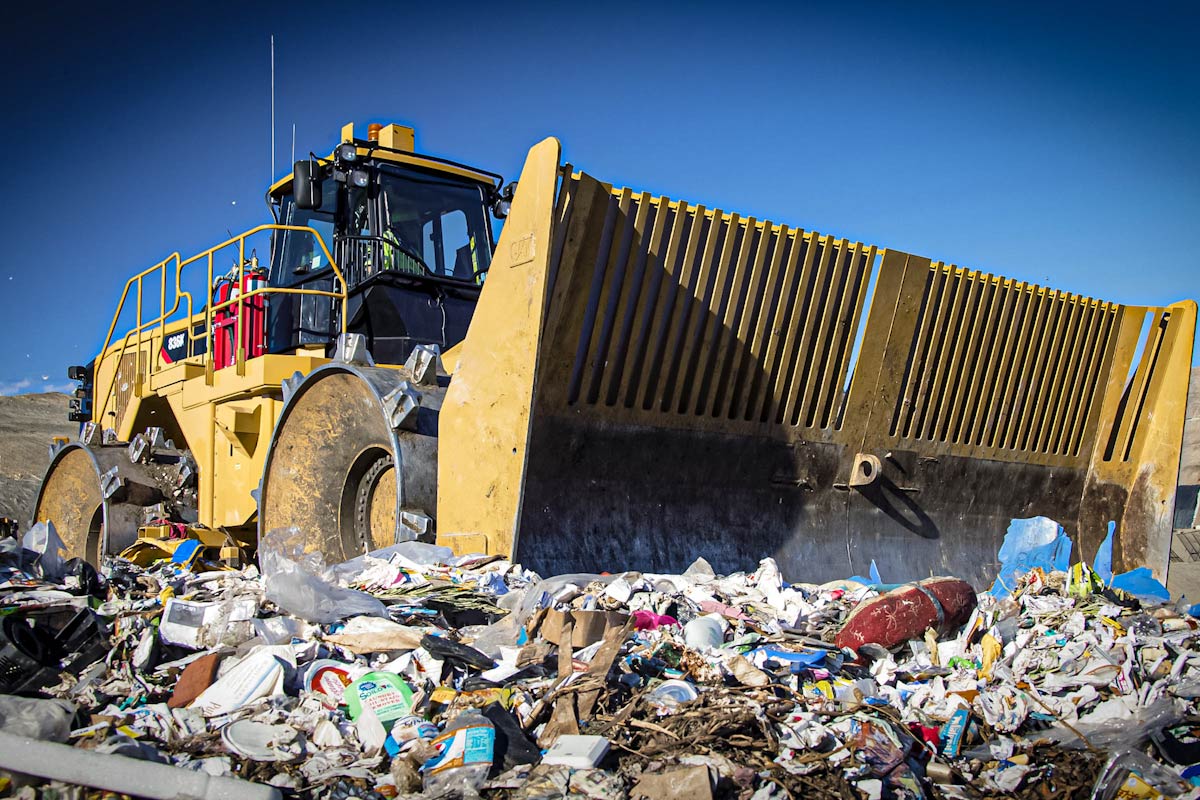

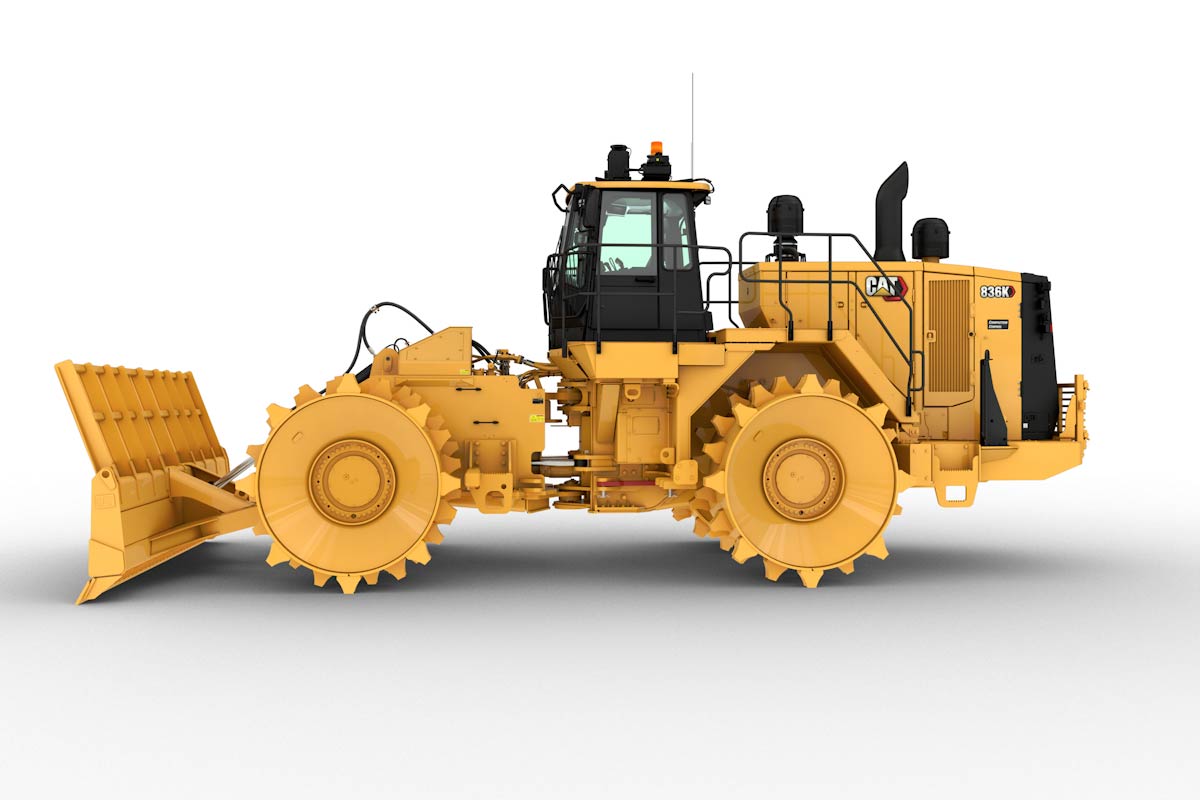

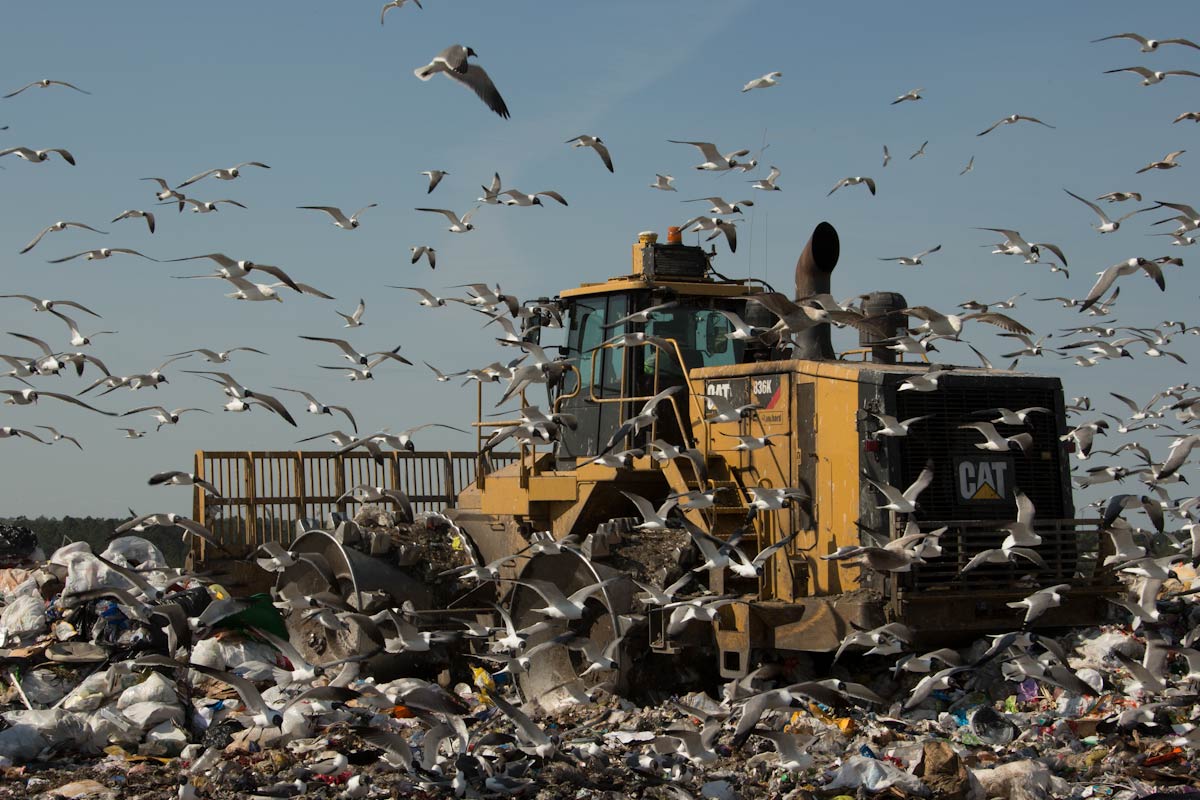

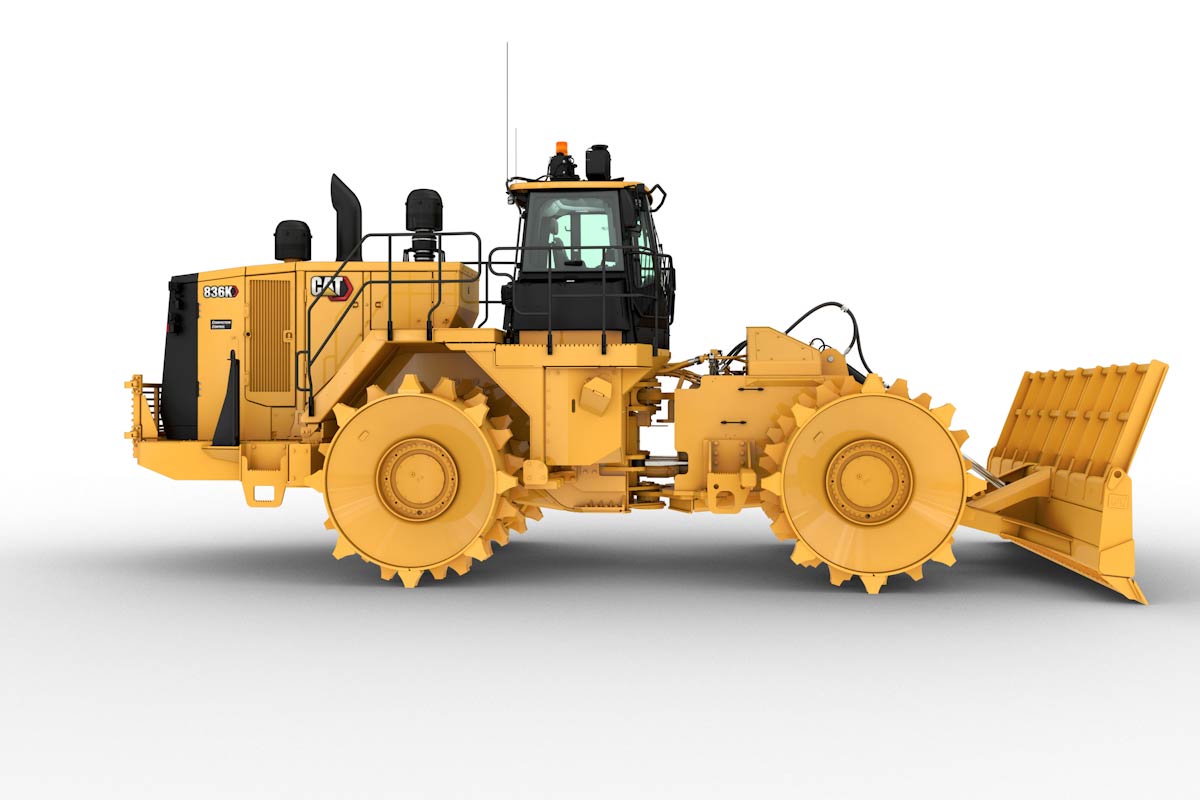

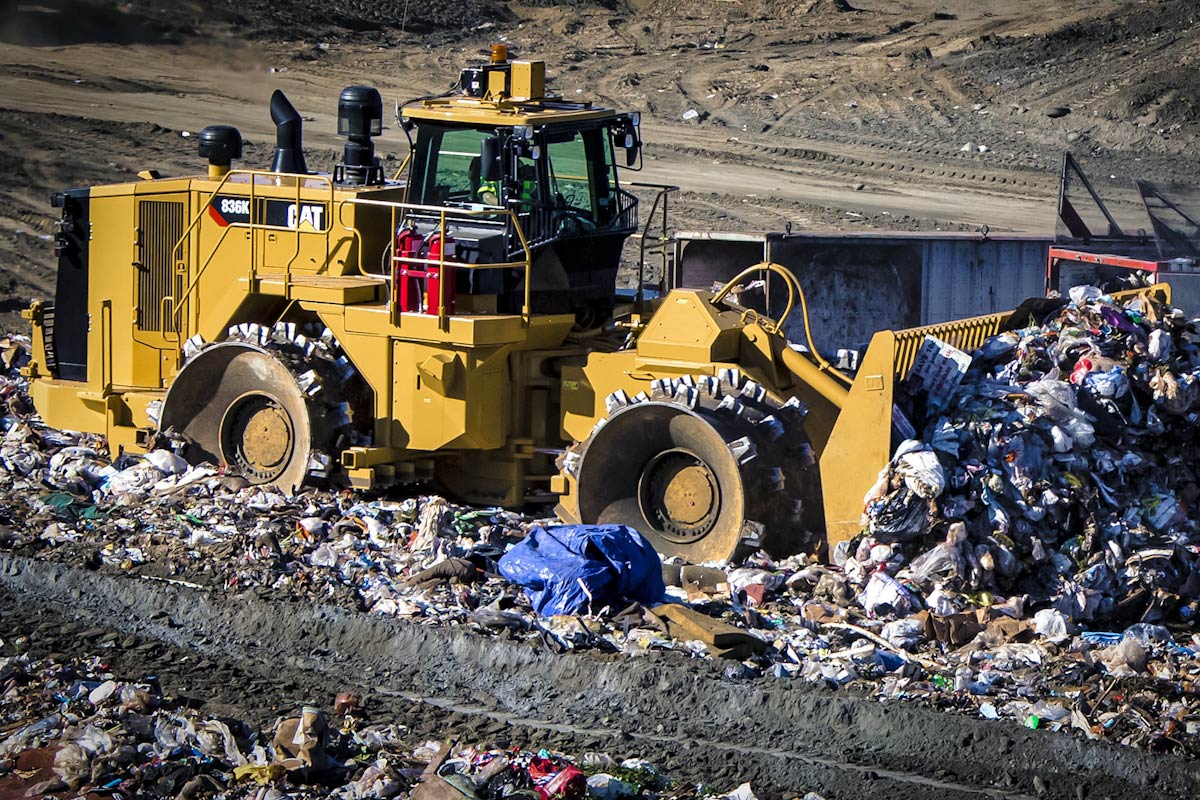

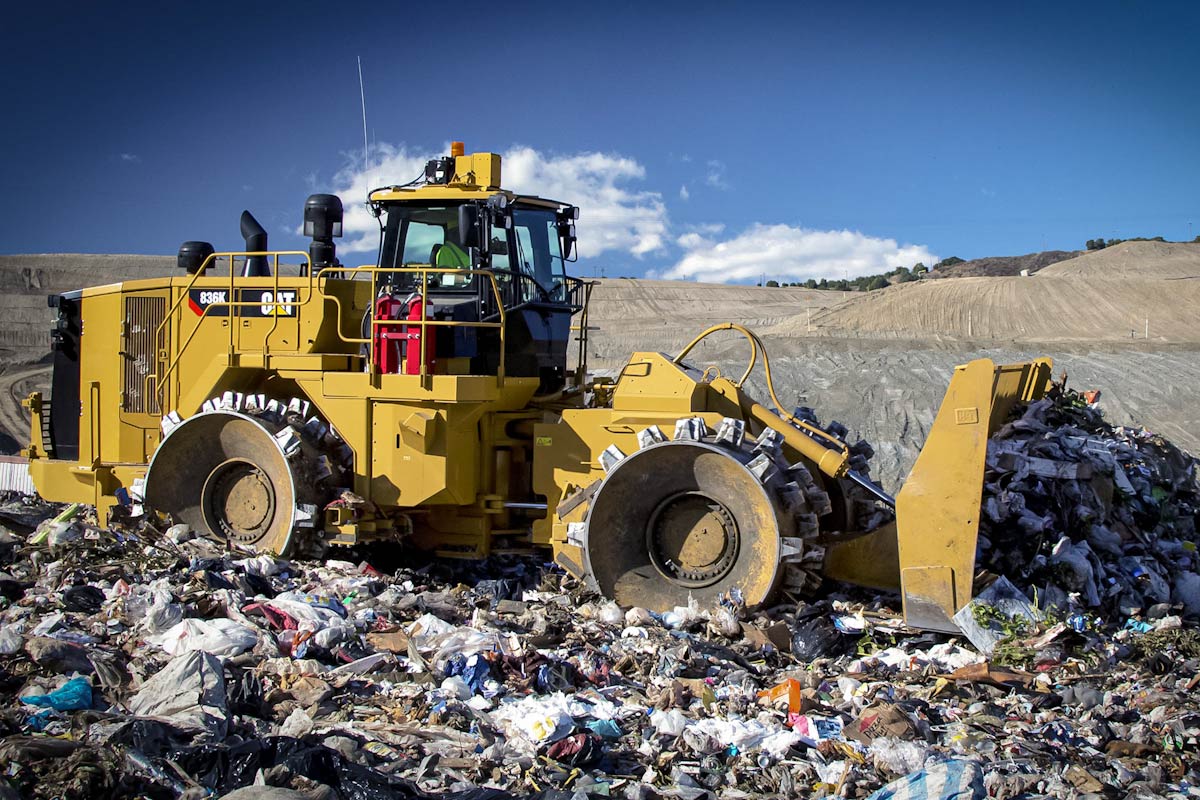

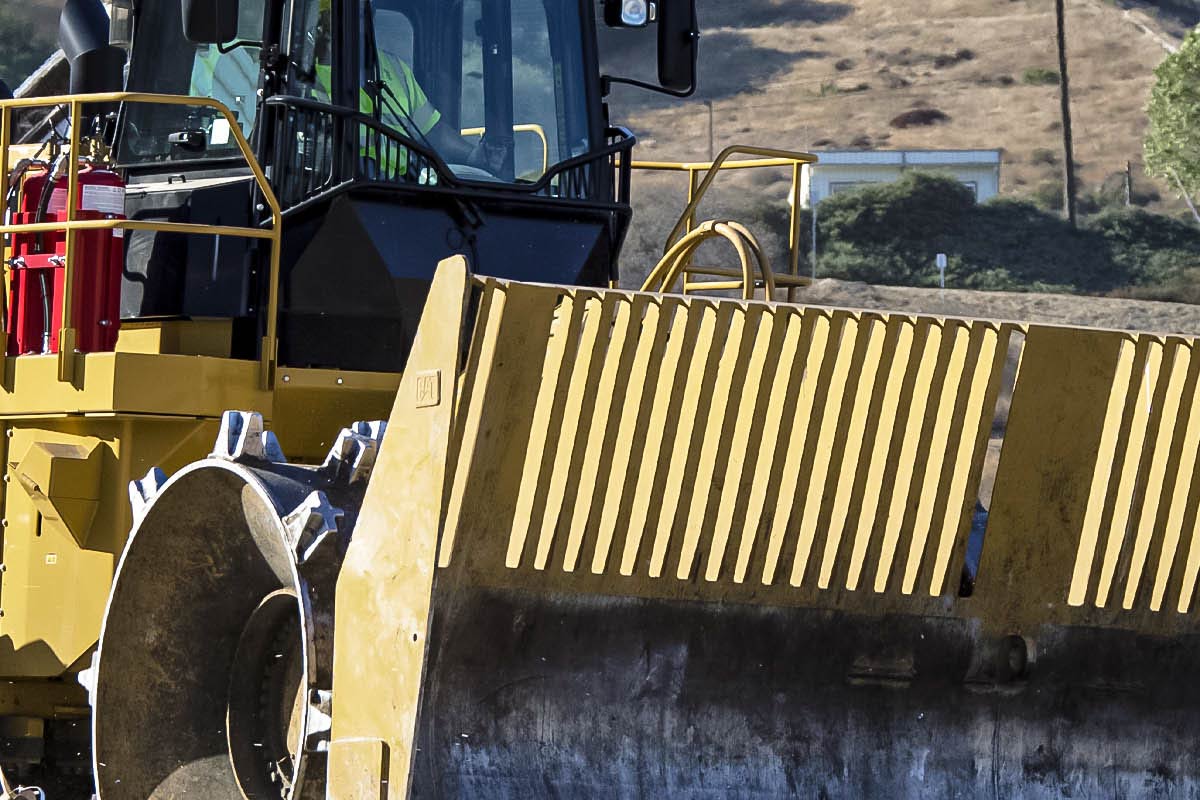

Уплотнитель CAT 836K

• Полная мощность
  562 л. с.
• Полезная мощность
  496 л. с.
• Модель двигателя
  Cat® C18
• Ход поршня
  183 мм
• Минимальная частота вращения коленчатого вала на холостом ходу
  750 об/мин
• Полная мощность — SAE J1349
  562 л. с.
• Номинальная мощность (полезная мощность в соответствии с ISO 14396)
  553 л. с.
• Полезная мощность — SAE J1349 — привод гидротрансформатора — запас крутящего момента
  52 %
• Полезная мощность — SAE J1349 — привод гидротрансформатора — полная мощность
  496 л. с.
• Максимальная высота эксплуатации без снижения уровня мощности
  2 286 м
• Полезная мощность — SAE J1349 — прямой привод — полная мощность
  496 л. с.
• Максимальная частота вращения коленчатого вала на холостом ходу
  2 120 об/мин
• Полезная мощность — SAE J1349 — прямой привод — запас крутящего момента
  52 %
• Номинальная мощность (лабораторные испытания)
  555 л. с.
• Максимальный полный крутящий момент — 1300 об/мин
  3 085 Н·м
• Выбросы загрязняющих веществ
  Эквиваленты Tier 4 Final/Stage IV/корейского стандарта Tier 4 Final или Tier 3/Stage IIIA

• Диаметр цилиндров
  145 мм
• Рабочий объем
  18,1 л

• Скорость хода — задний ход — 2-я передача с гидротрансформатором
  10,4 км/ч
• Скорость хода — передний ход — 2-я муфта блокировки
  11,7 км/ч
• Скорость хода — задний ход — 2-я муфта блокировки
  12,3 км/ч
• Скорость хода — передний ход — 1-я муфта блокировки
  6,5 км/ч
• Тип коробки передач
  Планетарная — переключение под нагрузкой — ECPC
• Скорость хода — передний ход — 1-я передача с гидротрансформатором
  6,2 км/ч
• Скорость хода — задний ход — 1-я передача с гидротрансформатором
  6,5 км/ч
• Скорость хода — передний ход — 2-я передача с гидротрансформатором
  10,9 км/ч
• Скорость хода — задний ход — 1-я муфта блокировки
  6,9 км/ч

• Система рулевого управления
  Двустороннего действия — крепится сзади
• Ход поршня (1)
  740 мм
• Диаметр цилиндра (1)
  127 мм
• Угол поворота шарнирного сочленения машины
  86°
• Диаметр цилиндра (2)
  137,9 мм
• Максимальное давление подачи
  32 000 кПа
• Ход поршня (2)
  1 021 мм
• Давление срабатывания главного предохранительного клапана
  24 100 кПа
• Система подъема
  Цилиндр двустороннего действия
• Подача насоса при 2006 об/мин
  250 л/мин
• Гидросистема
  Распределение потоков навесного оборудования

• Передняя ось
  Планетарная — фиксированная
• Задняя ось
  Планетарная — независимая
• Угол качания
  13°

• Стояночный тормоз
  С пружинным включением и гидравлическим выключением
• Система управления
  Полный раздельный гидравлический контур

• Топливный бак
  793 л
• Система охлаждения
  107 л
• Картер двигателя
  60 л
• Коробка передач
  120 л
• Бак для жидкости для очистки выхлопных газов (Tier 4 Final/Stage IV/корейский стандарт Tier 4 Final)
  32,8 л
• Дифференциал — бортовые редукторы — задние
  190 л
• Дифференциал — бортовые редукторы — передние
  186 л
• Гидросистема – Только бак
  240 л

• Эксплуатационная масса
  55 927 кг

• Уровень шума внутри кабины — стандартный
  72 дБ(А)
• Уровень внешнего шума — подавление
  109 дБ(А)
• Уровень шума внутри кабины — подавление
  71 дБ(А)
• Уровень внешнего шума — стандартный
  111 дБ(А)

• Максимальная эксплуатационная масса (Tier 4 Final, Stage IV, корейский стандарт Tier 4 Final) — предложения с различными вариантами отвалов и колес
  55 927 кг
• Максимальная эксплуатационная масса (эквивалент стандартов Tier 3 и Stage IIIA) — предложения с различными вариантами отвалов и колес
  55 617 кг
• Эксплуатационная масса с полным топливным баком и сферическим отвалом (эквивалент Tier 3 или Stage IIIA)
  55 617 кг
• Эксплуатационная масса с полным топливным баком и сферическим отвалом (Tier 4 Final, Stage IV, корейский стандарт Tier 4 Final)
  55 927 кг

• Высота до верхней части кабины с кондиционером
  4 655 мм
• Высота до верха выхлопной трубы
  4 608 мм
• Высота до верха капота
  3 421 мм
• Дорожный просвет до бампера
  1 029 мм
• Расстояние от осевой линии заднего моста до края противовеса
  3 187 мм
• Расстояние от сцепного устройства до средней линии переднего моста
  2 275 мм
• Колёсная база
  4 550 мм
• Ширина по наружному краю колес
  4 280 мм
• Высота конструкции ROPS/навеса
  4 284 мм
• Высота до верха кабины с фонарями
  4 845 мм
• Длина — с опущенным на землю отвалом — прямой отвал
  10 182 мм
• Радиус поворота — по внутренней стороне колес
  3 635 мм
• Дорожный просвет
  632 мм

• Общий угол поворота полурам
  86°
• Ограничение давления в контуре системы рулевого управления
  24 100 кПа
• Система рулевого управления — контур
  Рулевое управление двустороннего действия — крепится сзади
• Система рулевого управления — насос
  Поршень — переменная производительность
• Максимальная производительность насоса при × об/мин
  52 л/мин при 2006 об/мин

• Диаметр с кулачками
  2 125 мм
• Диаметр вальца
  1 770 мм
• Ширина вальца
  1 400 мм
• Число кулачков на колесо
  40
