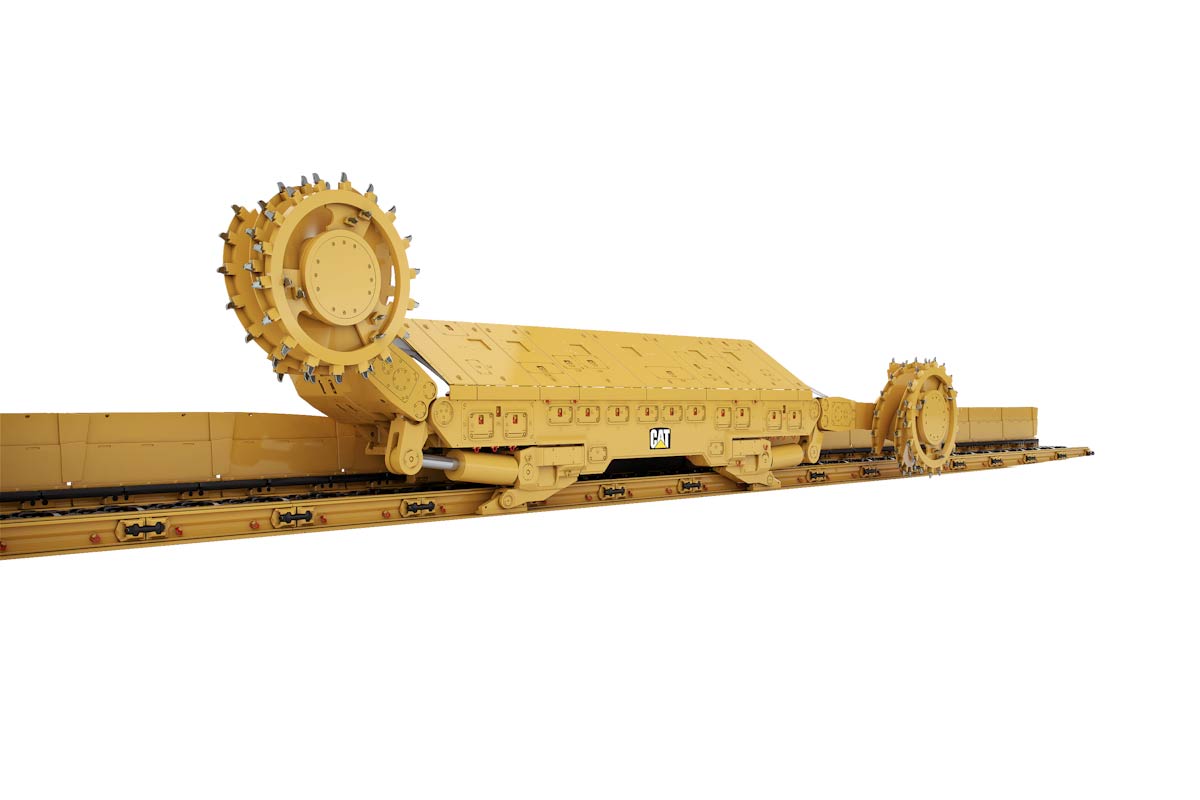

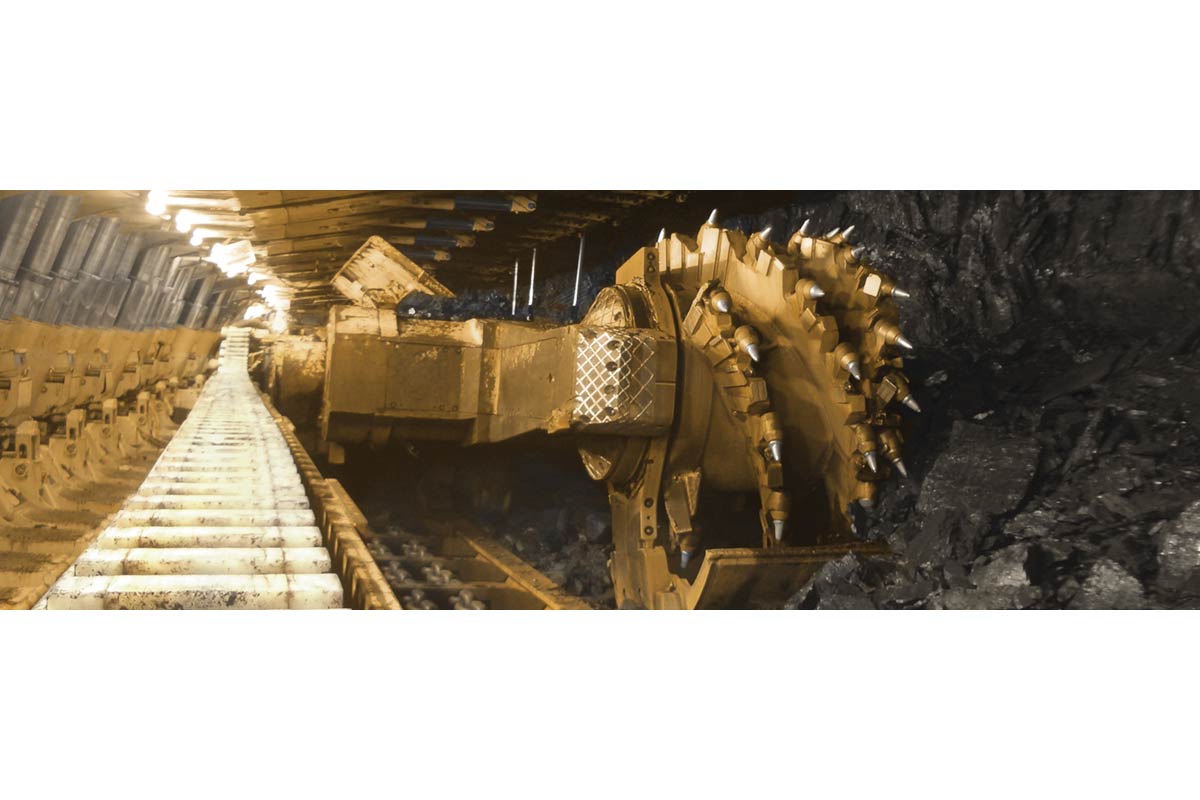

Машина для подземных работ CAT EL2000
Цена по запросу
- Доступная мощность резки 2 × 500 кВт; 2 × 620 кВт; 2 × 750 кВт
- Система для подачи Инвертор, переменный ток мм
- Высота машинной рамы 520 мм
-
Обучение
операторов -
Ввод техники
в эксплуатацию -
Широкая сеть
сервисных центров
Раcсчитайте Трейд-ин
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Доступная мощность резки
- Система для подачи
- Высота машинной рамы
- Скорость подачи
- Рабочее напряжение
- Установленная мощность
- Стандартная длина машины
- Применимая минимальная ширина рештака
- Двигатель насоса
- Диаметр режущего барабана
- Тяговое усилие
- Диапазон высоты
- Доступные электродвигатели системы подачи
МАШИНА ПРИ 50 ГЦ
- Минимальная ширина рештака
- Установленная мощность
- Мощность пласта
- Стандартная длина машины (центры барабанов)
- Скорость режущего барабана
- Масса машины (приблизительная)
- Рабочее напряжение
- Электродвигатель системы подачи
БЛОК ЭЛЕКТРИЧЕСКОГО УПРАВЛЕНИЯ — ECB2
- Тип (2)
- Тип (5)
- Тип (3)
- Тип (1)
- Тип (6)
- Тип (7)
- Тип (4)
АВТОМАТИЗАЦИЯ И СИСТЕМЫ СВЯЗИ МАШИНЫ
- Уровни автоматизации (2)
- Уровни автоматизации (4)
- Уровни автоматизации (1)
- Уровни автоматизации (3)
ПОВОРОТНЫЙ РЕДУКТОР — RA750
- Тип (8)
- Тип (11)
- Тип (10)
- Тип (9)
УЗЕЛ ПОДАЧИ — HU125
- Скорость при максимальном тяговом усилии
- Максимальная скорость машины
- Тяговое усилие при максимальной скорости
- Общее тяговое усилие машины
РАЗМЕРЫ (ПРИБЛИЗИТЕЛЬНЫЕ) — СРЕДНЯЯ-НИЗКАЯ
- Прорубка ниже лемеха конвейера
- Расстояние между центрами захватов
- Расстояние между осями режущих барабанов при горизонтальном положении поворотных редукторов
- Диаметр режущего барабана поворотного редуктора
- Ширина рештака забойного конвейера — максимальная
- Длина поворотного редуктора (от шарнира до барабана)
- Максимальная ширина режущего барабана
- Расстояние между шарнирами поворотного редуктора
- Расстояние вертикального тоннеля
- Максимальная прорубка
- Диаметр режущего барабана очистного комбайна
- Ширина рештака забойного конвейера — минимальная
- Высота резания — максимальная
- Высота резания — минимальная
EL2000
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Доступная мощность резки2 × 500 кВт; 2 × 620 кВт; 2 × 750 кВт
-
Система для подачиИнвертор, переменный ток
-
Высота машинной рамы520 мм мм
-
Скорость подачиДо 30,1 м/мин
-
Рабочее напряжение3 300; 4 160 В
-
Установленная мощность2 548 л. с.
-
Стандартная длина машины13,75 м
-
Применимая минимальная ширина рештака1 032 мм
-
Двигатель насоса67 л. с.
-
Диаметр режущего барабана1 600–2 500 мм
-
Тяговое усилиеДо 945 кН
-
Диапазон высоты1,80-4,50 м
-
Доступные электродвигатели системы подачи2 × 168 л. с.
МАШИНА ПРИ 50 ГЦ
-
Минимальная ширина рештака1 032 мм
-
Установленная мощностьДо 2 387 л. с.
-
Мощность пласта1,8–4,5 м
-
Стандартная длина машины (центры барабанов)14 155 мм
-
Скорость режущего барабана32,8, 37,4 и 45,2 об/мин
-
Масса машины (приблизительная)70 т
-
Рабочее напряжение3 300 В
-
Электродвигатель системы подачи2 x 168 л. с.

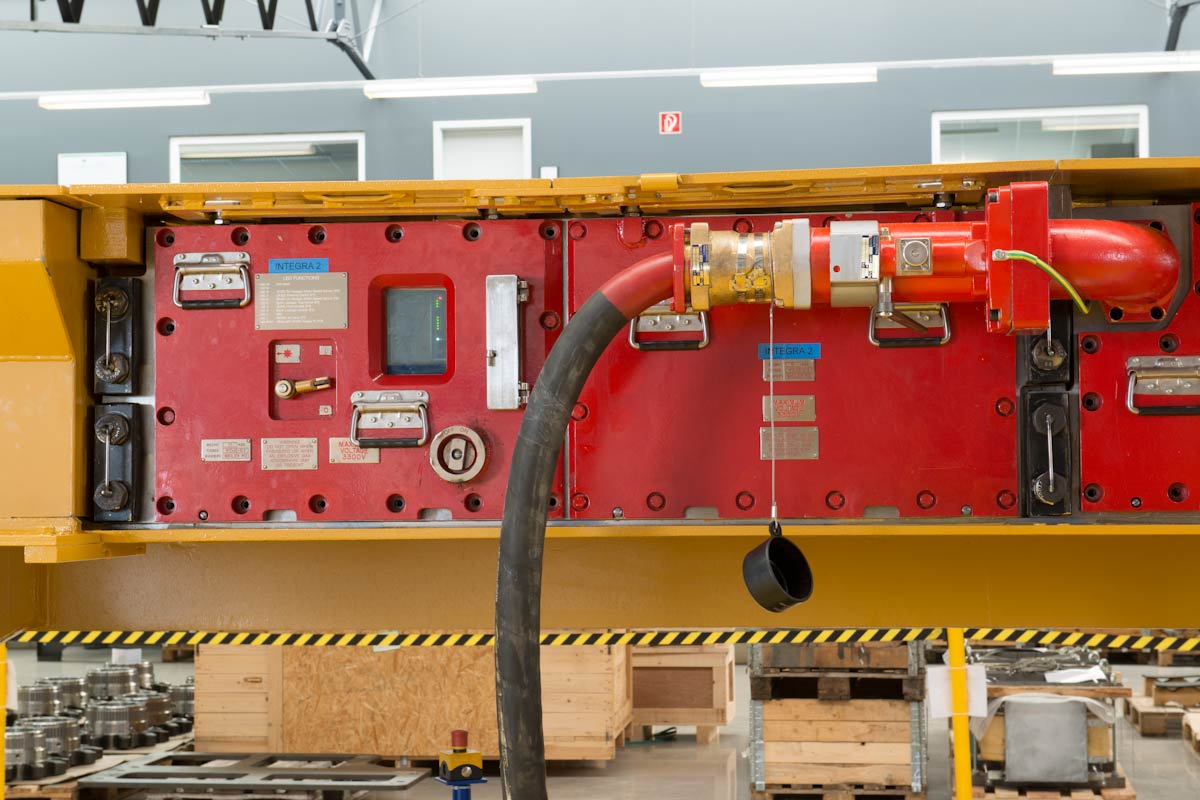

БЛОК ЭЛЕКТРИЧЕСКОГО УПРАВЛЕНИЯ — ECB2
-
Тип (2)Высокая допустимая нагрузка по току (до 400 ампер) и возможность использования подводящего кабеля длиной до 185 мм2 (2,9 дюйма2).
-
Тип (5)Чрезвычайно мощная система управления PMC Evo-S с современной связью и резервированием данных по сети Ethernet.
-
Тип (3)Вся внутренняя рама может быть собрана на рабочей площадке, проверена и оставлена на хранение.
-
Тип (1)В этом огнеупорном блоке находится большая часть системы электрического управления очистным комбайном и элементы системы распределения питания.
-
Тип (6)В данном узле располагаются контакторы электродвигателя резанья, автоматические выключатели, трансформатор управления и датчики тока.
-
Тип (7)В коробке установлены различные низковольтные (LV) автоматические выключатели, которые можно вернуть в исходное состояние через огнеупорную крышку (FLP), что сокращает время простоя оборудования
-
Тип (4)В данном узле также располагаются предохранители высокого напряжения (HV), блок утечки в землю и вводные соединения.
АВТОМАТИЗАЦИЯ И СИСТЕМЫ СВЯЗИ МАШИНЫ
-
Уровни автоматизации (2)автоматизация по зонам "Navigator 1";
-
Уровни автоматизации (4)комплексная автоматизация машины для разработки длинными забоями "Navigator 2 + 3";
-
Уровни автоматизации (1)автоматизация очистного комбайна по состояниям "Navigator 2";
-
Уровни автоматизации (3)"Longwall Navigator" для улучшенного выравнивания забоя и управления горизонтом

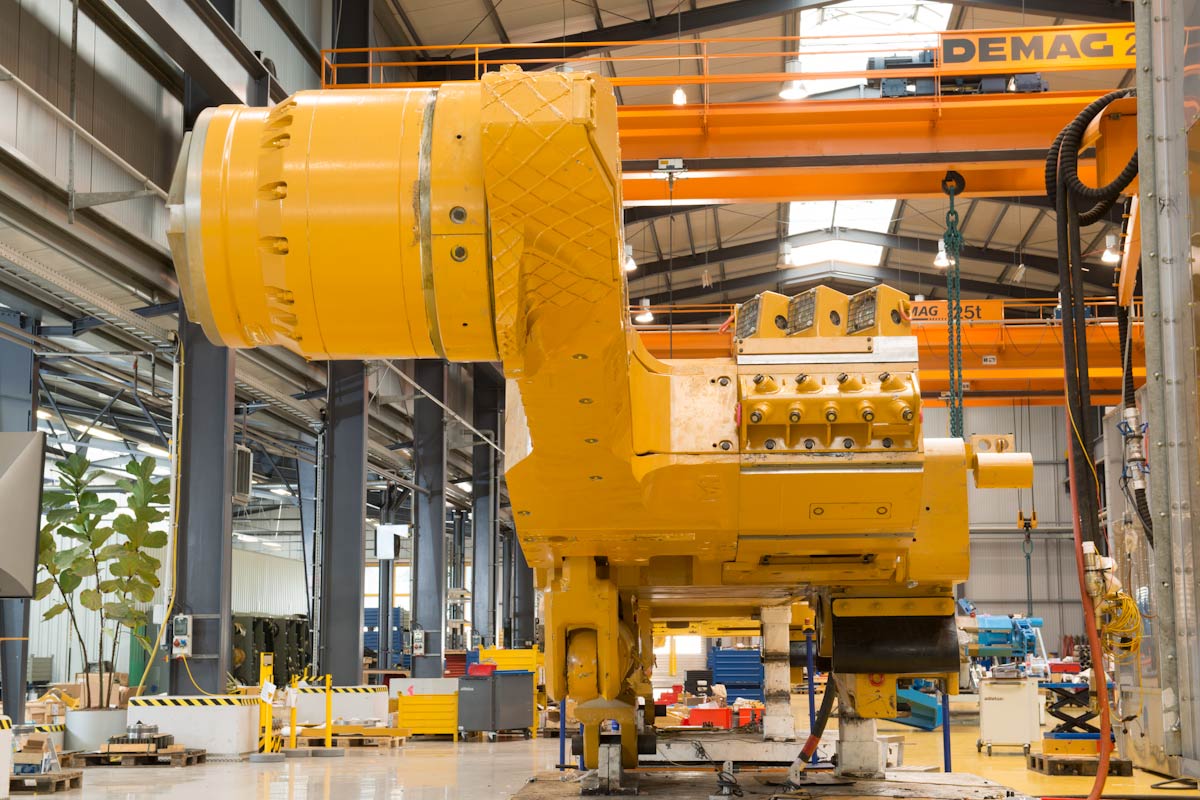

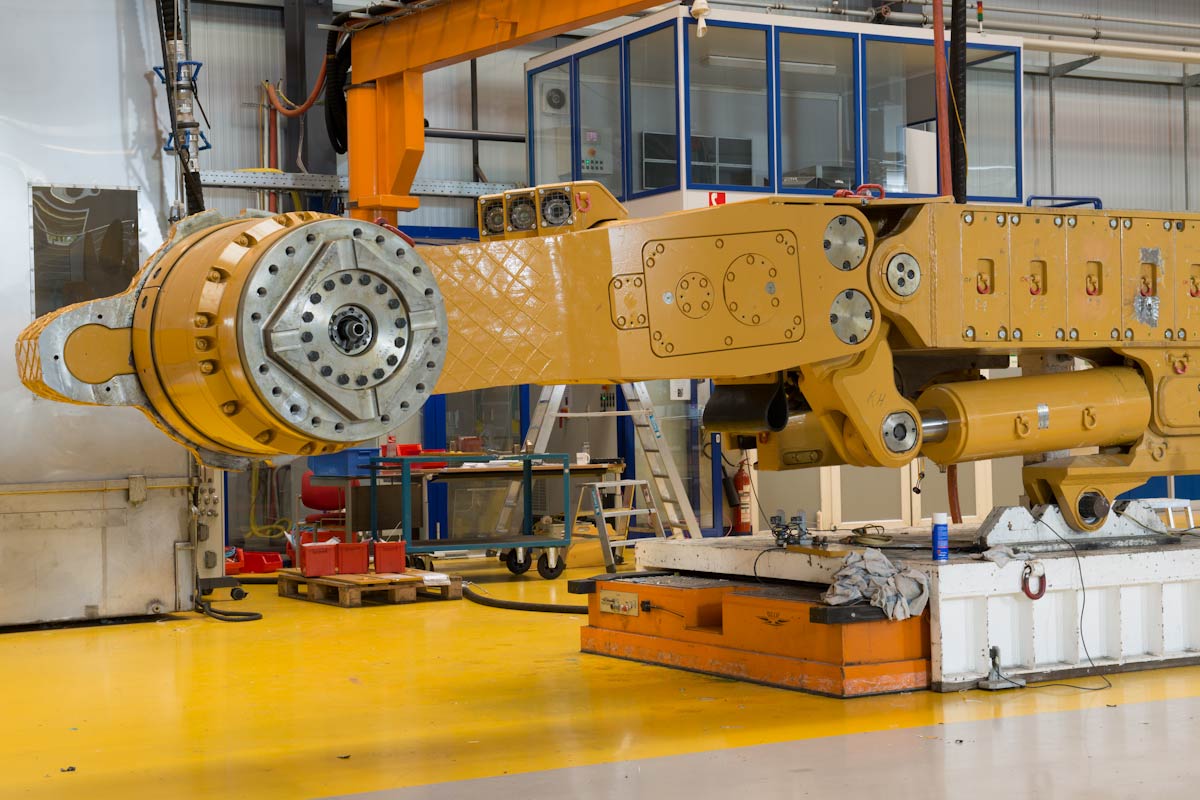

ПОВОРОТНЫЙ РЕДУКТОР — RA750
-
Тип (8)Внутренний диаметр отверстия барабана 32 мм (1,3 дюйма), через вал PFF/PBF для резания с использованием СОЖ
-
Тип (11)Максимальная емкость масла 28 л (7 галл.) в отделении высокой скорости и 30 л (8 галл.) в планетарной эпициклической передаче
-
Тип (10)Защита механизмов поворотного редуктора при помощи срезного вала
-
Тип (9)Встроенные датчики

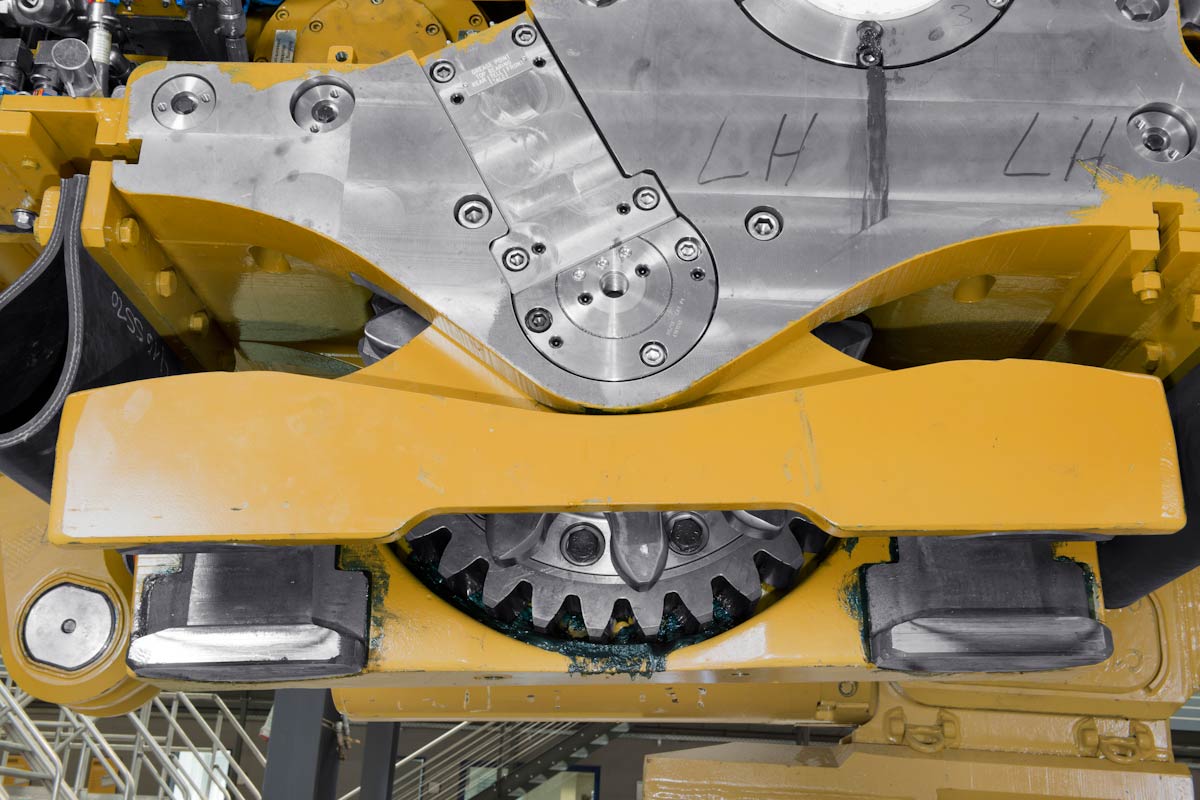

УЗЕЛ ПОДАЧИ — HU125
-
Скорость при максимальном тяговом усилии14,28 м/мин
-
Максимальная скорость машины28,56 м/мин
-
Тяговое усилие при максимальной скорости472,75 кН
-
Общее тяговое усилие машины945,51 кН
РАЗМЕРЫ (ПРИБЛИЗИТЕЛЬНЫЕ) — СРЕДНЯЯ-НИЗКАЯ
-
Прорубка ниже лемеха конвейера300 мм
-
Расстояние между центрами захватов6 056 мм
-
Расстояние между осями режущих барабанов при горизонтальном положении поворотных редукторов14 155 мм
-
Диаметр режущего барабана поворотного редуктора1 900 мм
-
Ширина рештака забойного конвейера — максимальная1 342 мм
-
Длина поворотного редуктора (от шарнира до барабана)2 815 мм
-
Максимальная ширина режущего барабана1 150 мм
-
Расстояние между шарнирами поворотного редуктора8 525 мм
-
Расстояние вертикального тоннеля649 мм
-
Максимальная прорубка718 мм
-
Диаметр режущего барабана очистного комбайна1 900 мм
-
Ширина рештака забойного конвейера — минимальная1 032 мм
-
Высота резания — максимальная4 135 мм
-
Высота резания — минимальная1 900 мм
