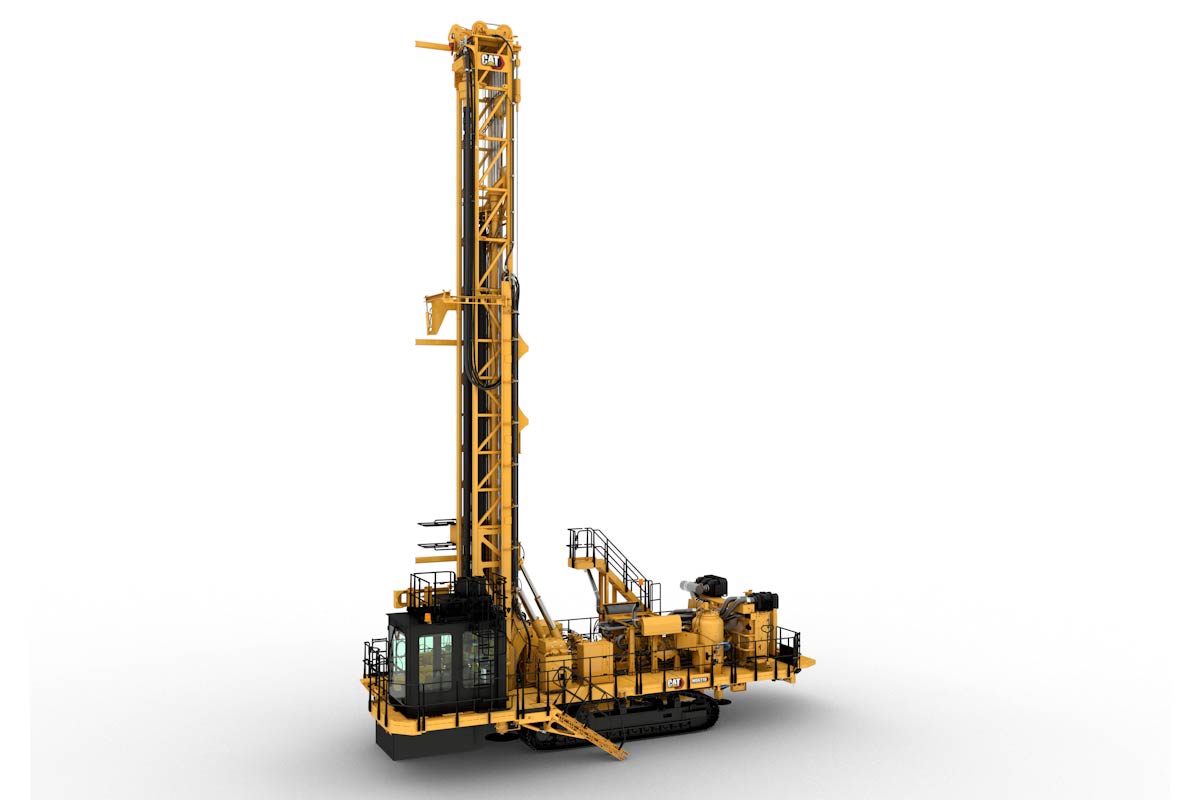

Буровая установка CAT MD6250

Цена по запросу

  • Нагрузка на долото до 32 655 кг
  • Диаметр скважины до 152-250 мм
  • Двигатель C27 ACERT™ при 1800 об/мин об/мин
  • Обучение
    операторов
  • Ввод техники
    в эксплуатацию
  • Широкая сеть
    сервисных центров
Раcсчитайте Трейд-ин

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Нагрузка на долото
  • Диаметр скважины
  • Двигатель
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Мачта 11,2 м (36,7 фута) – диапазон диаметров скважины
  • Мачта 11,2 м (36,7 фута): диапазон значений диаметра скважины – глубина для одного захода
  • Мачта 11,2 м (36,7 фута): диапазон значений диаметра скважины – глубина бурения в несколько заходов
  • Мачта 11,2 м (36,7 фута) – усилие подачи
  • Мачта 11,2 м (36,7 футов) – усилие подъема
  • Мачта 11,2 м (36,7 фута) – скорость подъема
  • Мачта 11,2 м (36,7 фута) – нагрузка на долото – бурение в один заход
  • Мачта 13,6 м (44,6 фута) – диапазон диаметров скважины
  • Мачта 13,6 м (44,6 фута): диапазон значений диаметра скважины – глубина для одного захода
  • Мачта 13,6 м (44,6 фута): диапазон значений диаметра скважины – глубина бурения в несколько заходов
  • Мачта 13,6 м (44,6 фута) – усилие подачи
  • Мачта 13,6 м (44,6 фута) – усилие подъема
  • Мачта 13,6 м (44,6 фута) – скорость подъема
  • Мачта 13,6 м (44,6 фута) – нагрузка на долото – бурение в один заход
  • Эквивалентно стандарту Tier 2 Агентства по охране окружающей среды США — двигатель
  • Эквивалентно стандарту на выбросы Tier 2 Агентства по охране окружающей среды США
  • Сертификат Tier 4 Final Агентства по охране окружающей среды США — двигатель
  • Стандарт на выбросы Tier 4 Final Агентства по охране окружающей среды США
  • Компрессор для вращательного бурения
  • Компрессор для погружного бурения (1)
  • Компрессор для погружного бурения (2)
  • Наклонное бурение
  • Эквивалентно стандарту Tier 2 Агентства по охране окружающей среды США — номинальная мощность (ISO 14396)
  • Соответствие стандарту Tier 4 Final Агентства по охране окружающей среды США — номинальная мощность (ISO 14396)
ВАРИАНТЫ ДВИГАТЕЛЯ
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
  • Особенности
ВАРИАНТЫ КОМПРЕССОРОВ
  • Погружное бурение
  • Погружное бурение: 1350 куб. футов в мин/500 фунтов на кв. дюйм
  • Погружное бурение: 1500 куб. футов в мин/350 фунтов на кв. дюйм
  • Вращательное бурение
  • Вращательное бурение: 2000 куб. футов в мин/125 фунтов на кв. дюйм
  • Выбор
  • Примечание
ВАРИАНТЫ БАКА РЕСИВЕРА
  • Вариант (1)
  • Вариант (2)
СИСТЕМА ОХЛАЖДЕНИЯ
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
  • Компоненты (4)
  • Особенности
Климатические исполнения
  • Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (1)
  • Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (2)
  • Уровень 2: эксплуатационные жидкости и смазочные материалы для условий крайнего севера
  • Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (1)
  • Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (2)
  • Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (3)
  • Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (4)
  • Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (5)
  • Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера (6)
РАМА И РАБОЧАЯ ПЛАТФОРМА
  • Особенности (1)
  • Особенности (2)
  • Особенности (3)
  • Особенности (4)
  • Особенности (5)
  • Особенности (6)
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
  • Компоненты (4)
  • Компоненты (5)
  • Компоненты (6)
  • Особенности (7)
ВАРИАНТЫ ДОСТУПА К РАМЕ
  • Вариант (1)
  • Вариант (2)
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ БУРОВОЙ ПЛАТФОРМЫ
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
  • Компоненты (4)
ХОДОВАЯ ЧАСТЬ
  • Модель
  • Поддерживающие катки
  • Направляющие гусеничной цепи и защита опорных катков
  • Тяговое усилие
  • Тройные грунтозацепы (1)
  • Тройные грунтозацепы (2)
  • Ролики нижние
  • Скорость хода
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
  • Компоненты (4)
  • Компоненты (5)
РАЗМЕРЫ (ПРИБЛИЗИТЕЛЬНЫЕ) – МАЧТА 13,6 М (44,6 ФУТА)
  • Ширина со стороны без кабины
  • Ширина со стороны кабины
  • Примечание
  • Собственная транспортная длина мачты
  • Высота с поднятой мачтой
  • Длина кузова
  • Длина опущенной мачты
  • Высота с опущенной мачтой
КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ПОГРУЖНОГО БУРЕНИЯ
  • Компоненты (7)
  • Компоненты (8)
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
  • Компоненты (4)
  • Компоненты (5)
  • Компоненты (6)
КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ВРАЩАТЕЛЬНОГО БУРЕНИЯ
  • Компоненты (7)
  • Компоненты (8)
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
  • Компоненты (4)
  • Компоненты (5)
  • Компоненты (6)
РАЗМЕРЫ (ПРИБЛИЗИТЕЛЬНЫЕ) – МАЧТА 11,2 М (36,7 ФУТА)
  • Ширина со стороны без кабины
  • Ширина со стороны кабины
  • Примечание
  • Собственная транспортная длина мачты
  • Высота с поднятой мачтой
  • Длина кузова
  • Длина опущенной мачты
  • Высота с опущенной мачтой
БЕЗОПАСНОСТЬ
  • Компоненты (13)
  • Компоненты (14)
  • Функция (1)
  • Функция (2)
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
  • Компоненты (4)
  • Компоненты (5)
  • Компоненты (6)
  • Компоненты (7)
  • Компоненты (8)
  • Компоненты (9)
  • Компоненты (10)
  • Компоненты (11)
  • Компоненты (12)
КАССЕТА (ЗАВИСИТ ОТ РАЗМЕРА МАЧТЫ И ДИАМЕТРА ШТАНГИ)
  • Штанга для стандартной кассеты: штанги 6,1 м (20 футов) для мачты 13,6 м (44,6 фута) — макс. 4 штанги
  • Штанга для стандартной кассеты: штанги 10,6 м (35 футов) для мачты 11,2 м (36,7 фута) — макс. четыре (4) штанги
  • Штанга для кассеты двойного назначения: мачта 11,2 м (36,7 дюйма): две (2) штанги 10,6 м (35 футов) и две (2) штанги 7,62 м (25 футов), а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект)
ВАРИАНТЫ СИСТЕМЫ ПЫЛЕПОДАВЛЕНИЯ
  • Впрыск воды и пылесборник (2)
  • Впрыск воды и пылесборник (1)
  • Впрыск воды – бак установлен под передней платформой
  • Впрыск воды большого объема (макс.) – общая вместимость баков
  • Вместимость бака под платформой (теплоизоляция для чрезвычайно низких температур)
  • Вместимость бака над платформой
  • Варианты (1)
  • Варианты (2)
  • Варианты (3)
  • Варианты (4)
ОСОБЕННОСТИ МАЧТЫ И КАРУСЕЛИ ДЛЯ ШТАНГ
  • Особенности (1)
  • Особенности (2)
  • Особенности (3)
  • Особенности (4)
  • Особенности (5)
  • Особенности (6)
  • Особенности (7)
  • Особенности (8)
  • Особенности (9)
  • Особенности (10)
  • Особенности (11)
  • Особенности (12)
  • Особенности (13)
  • Особенности (14)
  • Особенности (15)
ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ МАЧТЫ
  • Вспомогательное оборудование (1)
  • Вспомогательное оборудование (2)
  • Вспомогательное оборудование (3)
ВЕРХНЯЯ СИСТЕМА ЛЕБЕДКИ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ (ОПЦИЯ)
  • Номинальная грузоподъемность
  • Диаметр троса
  • Вылет выше буровой платформы
  • Компоненты
ПРИВОД ВРАЩАТЕЛЯ
  • Скорость вращения
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
КАБИНА ОПЕРАТОРА
  • Конструкция кабины
  • Комплектация кабин
  • Сиденье
  • Окна
  • Освещение
  • Система отопления, вентиляции и кондиционирования воздуха
  • Камеры
ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ – СТАНДАРТ
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
  • Компоненты (4)
  • Компоненты (5)
  • Компоненты (6)
  • Компоненты (7)
  • Компоненты (8)
  • Компоненты (9)
  • Компоненты (10)
  • Компоненты (11)
  • Компоненты (12)
  • Компоненты (13)
  • Компоненты (14)
  • Компоненты (15)
  • Компоненты (16)
  • Компоненты (17)
  • Компоненты (18)
  • Компоненты (19)
  • Компоненты (20)
  • Компоненты (21)
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ "ПРЕМИУМ"
  • Компоненты (1)
АВТОМАТИЗАЦИЯ И ТЕХНОЛОГИИ
  • Тип (1)
  • Тип (2)
  • Компоненты (1)
  • Компоненты (2)
  • Компоненты (3)
СЕРВИСНЫЕ ПАКЕТЫ
  • Комплект (1)
  • Комплект (2)
  • Комплект (3)
МАССЫ
  • Диапазон рабочей массы
Общие параметры
  • Тип установки
MD6250
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Нагрузка на долото
    До 32 655 кг
  • Диаметр скважины
    До 152–250 мм
  • Двигатель
    C27 ACERT™ при 1800 об/мин
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Мачта 11,2 м (36,7 фута) – диапазон диаметров скважины
    До 152–250 мм
  • Мачта 11,2 м (36,7 фута): диапазон значений диаметра скважины – глубина для одного захода
    11,2 м
  • Мачта 11,2 м (36,7 фута): диапазон значений диаметра скважины – глубина бурения в несколько заходов
    Подача до 53,9 м
  • Мачта 11,2 м (36,7 фута) – усилие подачи
    До 20 411 кг
  • Мачта 11,2 м (36,7 футов) – усилие подъема
    До 20 411 кг
  • Мачта 11,2 м (36,7 фута) – скорость подъема
    0,81 м/с
  • Мачта 11,2 м (36,7 фута) – нагрузка на долото – бурение в один заход
    До 22 321 кг
  • Мачта 13,6 м (44,6 фута) – диапазон диаметров скважины
    До 152–250 мм
  • Мачта 13,6 м (44,6 фута): диапазон значений диаметра скважины – глубина для одного захода
    13,6 м
  • Мачта 13,6 м (44,6 фута): диапазон значений диаметра скважины – глубина бурения в несколько заходов
    Подача до 37,9 м
  • Мачта 13,6 м (44,6 фута) – усилие подачи
    До 29 483 кг
  • Мачта 13,6 м (44,6 фута) – усилие подъема
    До 22 113 кг кг
  • Мачта 13,6 м (44,6 фута) – скорость подъема
    0,66 м/с
  • Мачта 13,6 м (44,6 фута) – нагрузка на долото – бурение в один заход
    До 32 655 кг
  • Эквивалентно стандарту Tier 2 Агентства по охране окружающей среды США — двигатель
    C27 ACERT™ при 1800 об/мин
  • Эквивалентно стандарту на выбросы Tier 2 Агентства по охране окружающей среды США
    Эквивалент стандарта Tier 2 Агентства по охране окружающей среды США
  • Сертификат Tier 4 Final Агентства по охране окружающей среды США — двигатель
    C27 ACERT при 1800 об/мин
  • Стандарт на выбросы Tier 4 Final Агентства по охране окружающей среды США
    Стандарт Tier 4 Final Агентства по охране окружающей среды США
  • Компрессор для вращательного бурения
    56,6 м³/мин при 8,6 бар
  • Компрессор для погружного бурения (1)
    38,2 м³/мин при 34,4 бар
  • Компрессор для погружного бурения (2)
    42,4 м³/мин при 24,1 бар
  • Наклонное бурение
    Вертикально под 30° (с шагом 5°)
  • Эквивалентно стандарту Tier 2 Агентства по охране окружающей среды США — номинальная мощность (ISO 14396)
    826 л. с.
  • Соответствие стандарту Tier 4 Final Агентства по охране окружающей среды США — номинальная мощность (ISO 14396)
    872 л. с.
ВАРИАНТЫ ДВИГАТЕЛЯ
  • Компоненты (1)
    Два стартера
  • Компоненты (2)
    Стандартные воздухозаборные фильтры в нормальных рабочих условиях обеспечивают дополнительные 500 моточасов к межсервисному интервалу
  • Компоненты (3)
    Система облегчения пуска двигателя с впрыском эфира (баллон с эфиром поставляется отдельно)
  • Особенности
    Отверстия для планового взятия проб масла (S·O·SSM)
ВАРИАНТЫ КОМПРЕССОРОВ
  • Погружное бурение
    Включает систему смазки инструментов и ящик для хранения пневмоударника
  • Погружное бурение: 1350 куб. футов в мин/500 фунтов на кв. дюйм
    38,2 м³/мин (1350 футов³/мин) при 34,4 бар (500 фунтов на кв. дюйм), включает приспособление для смазки инструментов с баком смазки на 113,5 л (30 галл.)
  • Погружное бурение: 1500 куб. футов в мин/350 фунтов на кв. дюйм
    42,4 м³/мин (1500 футов³/мин) при 24,1 бар (350 фунтов на кв. дюйм), включает приспособление для смазки инструментов с баком смазки на 113,5 л (30 галл.)
  • Вращательное бурение
    Дополнительная система смазки инструментов
  • Вращательное бурение: 2000 куб. футов в мин/125 фунтов на кв. дюйм
    56,6 м³/мин (2000 футов³/мин) при 8,6 бар (125 фунтов/кв. дюйм)
  • Выбор
    Электронный блок управления и регулирования компрессора с линиями удаления воздуха
  • Примечание
    Благодаря функции переменной регулировки объема компрессора оператор может ограничивать расход воздуха, что позволит снизить расход топлива. Данную функцию имеют все компрессоры высокого и низкого давления.
ВАРИАНТЫ БАКА РЕСИВЕРА
  • Вариант (1)
    Низкое давление 8,6 бар (125 фунтов/кв. дюйм)/ASME CRN/AU или CE
  • Вариант (2)
    Высокое давление 24,1 или 34,4 бар (350 или 500 фунтов/кв. дюйм) для ASME/CRN/AU или CE
СИСТЕМА ОХЛАЖДЕНИЯ
  • Компоненты (1)
    Охладители с легким доступом для очистки
  • Компоненты (2)
    Отдельный блок системы охлаждения двигателя
  • Компоненты (3)
    Все секции сердцевины охладителя заменены
  • Компоненты (4)
    Автоматическая система управления вентилятором с регулируемой частотой вращения
  • Особенности
    Функционален при температуре окружающей среды 52 °C (125 °F)
Климатические исполнения
  • Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (1)
    Номинальная температура до -1 °C (30 °F)
  • Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (2)
    Выдерживает высокую температуру до 52 °C (125 °F)
  • Уровень 2: эксплуатационные жидкости и смазочные материалы для условий крайнего севера
    Номинальная температура до -18 °C (-0,4 °F)
  • Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (1)
    Номинальная температура до -40 °C (-40 °F)
  • Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (2)
    Система обогрева на дизельном топливе, которая нагревает и обеспечивает циркуляцию ОЖ двигателя в следующих компонентах: блоке цилиндров, водяном баке под платформой, нагревательных элементах для поддона аккумуляторной батареи, с резервом для топливных баков.
  • Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (3)
    Полный комплект смазочных материалов для арктических условий содержит: моторное масло, гидравлическое масло и масло для компрессора.
  • Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (4)
    Пакет электрообогрева с панелью выключателей для питания: одеяла электрообогрева 120 В для бака ресивера компрессора, блока управления компрессором, обогрева линий управления компрессором, обогрева шлангов от водяного бака до водяного насоса, а также блока быстрого наполнения водой и бака.
  • Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (5)
    Соединительный блок электропитания собственных нужд с переключаемым соединением на 240–600 В (50 А) (дизельная генераторная установка и/или штепсель поставляются отдельно). Блок включает стандартное зарядное устройство аккумуляторной батареи (50 Гц). При необходимости приобретения зарядного устройства на 60 Гц номер изделия по каталогу: 540-4271.
  • Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера (6)
    Панель включателей содержит 5 (пять) дополнительных выключателей для устанавливаемых заказчиком нагревательных элементов.
РАМА И РАБОЧАЯ ПЛАТФОРМА
  • Особенности (1)
    Домкраты, поворотный механизм мачты и платформа приварены к основной раме для обеспечения максимальной прочности и долгого срока службы
  • Особенности (2)
    Противоскользящие поверхности
  • Особенности (3)
    Вместительность топливного бака 1416 л (374 галл.)
  • Особенности (4)
    Дополнительный топливный бак на 1416 л (374 галл.)
  • Особенности (5)
    Три (3) точки выхода на платформе в дополнение к главному участку доступа
  • Особенности (6)
    Мостки с поручнями и напольными оградительными планками по всему периметру кабины до буровой платформы (дополнительно)
  • Компоненты (1)
    Неподвижная буровая платформа для вертикального и наклонного бурения
  • Компоненты (2)
    Четыре регулируемых домкрата обеспечивают выравнивание на стенде с наклоном 7 градусов (в любом направлении)
  • Компоненты (3)
    Усиленные буксировочные крюки (передняя часть)
  • Компоненты (4)
    Четыре (4) подъемные проушины для грузозахватных приспособлений или цепных стропов
  • Компоненты (5)
    Направляющий ролик штанги в сборе установлен на буровой платформе для загрузки буровых штанг
  • Компоненты (6)
    Лестница доступа к крыше кабины с ограждением и предохранительные перила на крыше для удобства доступа к кондиционеру/нагнетателю/нагревателю (дополнительно)
  • Особенности (7)
    Платформа для монтажа баллонов пожаротушения и/или дизельной генераторной установки на противоположной от механизма бурения стороне (дополнительно)
ВАРИАНТЫ ДОСТУПА К РАМЕ
  • Вариант (1)
    Стационарные ступени для доступа в кабину
  • Вариант (2)
    Каскадная, гидравлическая лестница с мостками вокруг кабины, ведущими к платформе бурового станка (дополнительно). Включает средство блокировки подъема и хода, активируемое в опущенном положении
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ БУРОВОЙ ПЛАТФОРМЫ
  • Компоненты (1)
    Ящик для инструментов (дополнительно)
  • Компоненты (2)
    Гидравлический смотровой лючок на буровой платформе с прожектором (дополнительно)
  • Компоненты (3)
    Устройство смазки резьбы буровой штанги, активируемое из кабины (дополнительно)
  • Компоненты (4)
    Подготовка к работе с консольным краном (опция)
ХОДОВАЯ ЧАСТЬ
  • Модель
    Экскаватор Cat® 336E EL
  • Поддерживающие катки
    3 (три)
  • Направляющие гусеничной цепи и защита опорных катков
    Уровень 2
  • Тяговое усилие
    417 000 Н
  • Тройные грунтозацепы (1)
    600 мм; давление на грунт для твердых пород 0,88 бар
  • Тройные грунтозацепы (2)
    750 мм; давление на грунт для мягких пород 1,10 бар
  • Ролики нижние
    12 (двенадцать)
  • Скорость хода
    2,45 км/ч
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
  • Компоненты (1)
    Первичные насосы, 2 шт. — 145 куб. см (поршневые, с пропорциональными электронными блоками управления)
  • Компоненты (2)
    Насос вспомогательного контура, 1 шт. — 110 куб. с (поршневой, с регулированием по нагрузке)
  • Компоненты (3)
    Насосы вентилятора, 2 шт. — 74 куб. см (поршневые, с пропорциональными электронными блоками управления)
  • Компоненты (4)
    Подкачивающие насосы, 2 шт. — 43,9 + 56,5 куб. см (двойная шестерня, постоянная производительность)
  • Компоненты (5)
    Специальные отверстия для планового взятия проб масла (S·O·S)
РАЗМЕРЫ (ПРИБЛИЗИТЕЛЬНЫЕ) – МАЧТА 13,6 М (44,6 ФУТА)
  • Ширина со стороны без кабины
    4 845 м
  • Ширина со стороны кабины
    5 624 м
  • Примечание
    Ширина и длина включают каскадные лестницы и мостки вокруг кабины.
  • Собственная транспортная длина мачты
    18,72 м
  • Высота с поднятой мачтой
    19 546 м
  • Длина кузова
    11 708 м
  • Длина опущенной мачты
    20,18 м
  • Высота с опущенной мачтой
    5 134 м
КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ПОГРУЖНОГО БУРЕНИЯ
  • Компоненты (7)
    Уплотнение пылеулавливающего чехла
  • Компоненты (8)
    Устройство смазки буровой коронки включено при выборе компрессора высокого давления
  • Компоненты (1)
    Двусоставные палубные втулки
  • Компоненты (2)
    Ролики позиционера штанг
  • Компоненты (3)
    Палубный ключ
  • Компоненты (4)
    Амортизирующий переходник
  • Компоненты (5)
    Верхний переводник
  • Компоненты (6)
    Переводник молота
КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ВРАЩАТЕЛЬНОГО БУРЕНИЯ
  • Компоненты (7)
    Смазочное устройство долота (по заказу)
  • Компоненты (8)
    Амортизирующий переводник (дополнительно)
  • Компоненты (1)
    Односоставная палубная втулка
  • Компоненты (2)
    Ролики позиционера штанг
  • Компоненты (3)
    Палубный ключ
  • Компоненты (4)
    Верхний адаптер
  • Компоненты (5)
    Наддолотник
  • Компоненты (6)
    Уплотнение пылеулавливающего чехла
РАЗМЕРЫ (ПРИБЛИЗИТЕЛЬНЫЕ) – МАЧТА 11,2 М (36,7 ФУТА)
  • Ширина со стороны без кабины
    4 845 м
  • Ширина со стороны кабины
    5 625 м
  • Примечание
    Ширина и длина включают каскадные лестницы и мостки вокруг кабины.
  • Собственная транспортная длина мачты
    16,32 м
  • Высота с поднятой мачтой
    17 146 м
  • Длина кузова
    11 708 м
  • Длина опущенной мачты
    17,78 м
  • Высота с опущенной мачтой
    5 134 м
БЕЗОПАСНОСТЬ
  • Компоненты (13)
    Подъемные проушины
  • Компоненты (14)
    Щиток ветрового стекла (дополнительно)
  • Функция (1)
    Платформа на противоположной от механизма бурения стороне для монтажа баллонов пожаротушения и/или дизельной генераторной установки (опция)
  • Функция (2)
    Угол въезда 15 градусов упрощает загрузку и разгрузку на трал
  • Компоненты (1)
    Сплавные крышки буровой палубы для технического обслуживания, когда мачта в горизонтальном положении
  • Компоненты (2)
    Семь (7) кнопок выключения двигателя, каждая оснащена буровым выходом/точкой доступа в кабине, в отсеке двигателя, на буровой платформе
  • Компоненты (3)
    Более 40 дополнительных защитных блокировок
  • Компоненты (4)
    Щитки стекла на петлях по всей длине переднего окна бурового станка
  • Компоненты (5)
    Три (3) точки выхода на платформе в дополнение к главному участку доступа
  • Компоненты (6)
    Саморегулирующиеся заслонки защищают точки выхода на лестницу
  • Компоненты (7)
    Электрический звуковой сигнал, включение кнопкой в кабине
  • Компоненты (8)
    Автоматический звуковой сигнал при перемещении
  • Компоненты (9)
    Отсек аккумуляторной батареи под платформой с функцией выключения аккумулятора с помощью ключа/отключением стартера/клеммами для запуска двигателя от внешнего источника
  • Компоненты (10)
    Воздушные шланги компрессора с предохранительными удерживающими тросами
  • Компоненты (11)
    Противоскользящие поверхности
  • Компоненты (12)
    Два крюка на противоположной стороне от механизма бурения
КАССЕТА (ЗАВИСИТ ОТ РАЗМЕРА МАЧТЫ И ДИАМЕТРА ШТАНГИ)
  • Штанга для стандартной кассеты: штанги 6,1 м (20 футов) для мачты 13,6 м (44,6 фута) — макс. 4 штанги
    – 127 мм (5,0 дюйма) – 140 мм (5,5 дюйма) – 152 мм (6,0 дюйма) – 165 мм (6,5 дюйма) – 178 мм (7,0 дюйма) – 194 мм (7,625 дюйма)
  • Штанга для стандартной кассеты: штанги 10,6 м (35 футов) для мачты 11,2 м (36,7 фута) — макс. четыре (4) штанги
    – 127 мм (5,0 дюйма) – 140 мм (5,5 дюйма) – 152 мм (6,0 дюйма) – 165 мм (6,5 дюйма) – 178 мм (7,0 дюйма) – 194 мм (7,625 дюйма)
  • Штанга для кассеты двойного назначения: мачта 11,2 м (36,7 дюйма): две (2) штанги 10,6 м (35 футов) и две (2) штанги 7,62 м (25 футов), а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект)
    Кассета двойного назначения принимает штангу длиной 140–168 мм (5,5–6,625 дюйма) — для получения дополнительных диаметров штанг обращайтесь к производителю.
ВАРИАНТЫ СИСТЕМЫ ПЫЛЕПОДАВЛЕНИЯ
  • Впрыск воды и пылесборник (2)
    Самоочищающиеся фильтры, дверцы для очистки с выталкивателем
  • Впрыск воды и пылесборник (1)
    Пылеуловитель 127 м³/мин (4500 футов³/мин); включает в себя стандартный впрыск воды
  • Впрыск воды – бак установлен под передней платформой
    1 271 л
  • Впрыск воды большого объема (макс.) – общая вместимость баков
    2 786 л
  • Вместимость бака под платформой (теплоизоляция для чрезвычайно низких температур)
    1 271 л
  • Вместимость бака над платформой
    1 514 л
  • Варианты (1)
    Расходомер воды, контроль заполнения, индикатор уровня заполнения бака
  • Варианты (2)
    Статичные пылезащитные шторки со всех четырех сторон
  • Варианты (3)
    Гидравлические подъемники для поднятия передней и задней шторок (по заказу) (рекомендуется использовать с пылеуловителями)
  • Варианты (4)
    Распыление воды на поверхность земли в области куч шлама (дополнительно)
ОСОБЕННОСТИ МАЧТЫ И КАРУСЕЛИ ДЛЯ ШТАНГ
  • Особенности (1)
    Карусель для штанг, стандартная комплектация: – Мачта 11,2 м (36,7 фута): макс. четыре (4) штанги 10,6 м (35 футов) – Мачта 13,6 м (44,6 фута): макс. четыре (4) штанги 6,1 м (20 футов)
  • Особенности (2)
    Карусель для штанг двойного назначения: - Мачта 11,2 м (36,7 фута): макс. две (2) штанги 10,6 м (35 футов) и две (2) штанги 7,62 м (25 футов), а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект) – Для штанг 140 мм (5,5 дюйма) или 168 мм (6,625 дюйма) — дополнительные диаметры штанг можно узнать у производителя
  • Особенности (3)
    Вертикальное или наклонное бурение от 0 до 30°; с шагом в 5°
  • Особенности (4)
    Карусель с самоцентрированием и гидравлическим приводом подходит для штанг диаметром до 127–194 мм (5,0–7,625 дюймов)
  • Особенности (5)
    Бурильные колонны, оптимизированные для замены долота( над платформой)
  • Особенности (6)
    Система подачи/подъема с одним цилиндром
  • Особенности (7)
    Функция автоматического натяжения спускового и подъемного каната
  • Особенности (8)
    Сдвижной палубный гаечный ключ
  • Особенности (9)
    Оснащены втулкой роликовой платформы
  • Особенности (10)
    Верхняя лебедка с кабелем, крюком и дистанционным управлением; привод переменной скорости, номинальная грузоподъемность ≥ 1818 кг (4000 фунтов), вылет до 6,1 м (20 футов) за пределы буровой платформы (опция)
  • Особенности (11)
    Приспособление для смазки инструментов, система впрыска масла 113,5 л (30 галл.) (дополнительно для компрессоров низкого давления)
  • Особенности (12)
    Диапазон рукояток для различных гидравлических ключей от 114–152 мм (4,5–6,0 дюймов) или от 152–216 мм (6,0–8,5 дюйма)
  • Особенности (13)
    Камера с замкнутым контуром на мачте используется для просмотра работы кассеты/высшей передачи при укладке труб
  • Особенности (14)
    Позиционер штанг для бурения под углом или наращивания става, активируется из кабины, с защитными блокировками
  • Особенности (15)
    Редуктор поворота с одним гидромотором, до 160 об/мин, крутящий момент до 11 600 Н∙м (8555 фунто-футов)
ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ МАЧТЫ
  • Вспомогательное оборудование (1)
    Ручной ловитель штанг 11,2 м (36,7 фута) или 13,6 м (44,6 фута) — Один (1) ловитель штанг с проволочным тросом, стандартная корзина для долот
  • Вспомогательное оборудование (2)
    мачта длиной 11,2 м (36,7 фута), гидравлический ловитель штанг, гидравлический шламоуловитель
  • Вспомогательное оборудование (3)
    Мачта 13,6 м (44,6 фута), гидравлический ловитель штанг, гидравлический ловитель штанг с проволочным тросом, гидравлический шламоуловитель
ВЕРХНЯЯ СИСТЕМА ЛЕБЕДКИ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ (ОПЦИЯ)
  • Номинальная грузоподъемность
    1 814 кг
  • Диаметр троса
    13 мм
  • Вылет выше буровой платформы
    6,1 м
  • Компоненты
    Привод с переменной скоростью
ПРИВОД ВРАЩАТЕЛЯ
  • Скорость вращения
    0-160 об/мин
  • Компоненты (1)
    Шпиндель — 140 мм (5,5 дюйма) с резьбой по API и шлицевым кольцом
  • Компоненты (2)
    Контроль момента вращения
  • Компоненты (3)
    Виртуальные ограничители хода вращателя
КАБИНА ОПЕРАТОРА
  • Конструкция кабины
    – Просторная кабина с конструкцией FOPS (защита от падающих объектов) и площадью пола 3 м2 (32,3 фута2) с интегрированным рабочим местом оператора – Резиновые амортизаторы кабины для снижения вибрации и шума – Рабочее место оператора оборудовано эргономичным сиденьем, джойстиками управления с полным набором приборов и двумя цветными дисплеями 254 мм (10 дюймов), экраном с высоким разрешением и розеткой электропитания 12 В – Опциональный дисплей для камер замкнутой системы – цветной, высокого разрешения, диагональ 254 мм (10 дюймов) – Преобразователь напряжения 24–12 В – Подготовка к установке стереосистемы – Лестница, клетка и поручни для подъема на крышу кабины (опция) – Две откидные двери и замки с ключами Cat – Держатель для документации
  • Комплектация кабин
    – Стандартная конфигурация включает в себя сиденье с тканевой обивкой, окно с одинарным стеклом и стеклоочиститель окна бурового станка – Улучшенная конфигурация Premium включает дополнительное место для хранения, кожаное сиденье с подогревом и вентиляцией, усиленную подвеску, двойное стекло, съемное ограждение переднего окна, стеклоочистители окна бурового станка, а также переднего и заднего стекла.
  • Сиденье
    – Сиденье поворачивается, блокируется и выдвигается, имеет двухточечный ремень шириной 76 мм (3 дюйма), поясничную опору, изменяемый в пределах 5° наклон, сиденье сдвигается в продольном и поперечном направлениях на 80 мм (3,1 дюйма – Складное сиденье инструктора с ремнем безопасности (опция)
  • Окна
    – Большие передние, задние и правые окна кабины; полноразмерное окно бурового станка со щитком – Стеклоочистители ветрового стекла с общим бачком стеклоомывателей – Оконные шторки (дополнительно) – Манометр (дополнительно)
  • Освещение
    – Светодиодные осветительные приборы и лампа для чтения карты над сиденьем оператора, подсветка джойстиков и клавиатуры – Прожектор для бурового периметра – Светодиоды для зоны с силовым агрегатом, буровой платформы, кассеты мачты, лестницы и мостков – Стандартное освещение 1300 лм обеспечивается прожектором по периметру участка, светодиоды имеют мощность 1950 лм – Комплект осветительных приборов премиум-класса включает прожектор 4200 лм по периметру, габаритные фонари мачты, проблесковый маячок на кабине, проблесковый маячок хода на кабине спереди (дополнительно)
  • Система отопления, вентиляции и кондиционирования воздуха
    – Обогревательное вентиляционное отверстие в области ног – Установленный на крыше кондиционер/блок обогрева/создания избыточного давления – Доступ к фильтрам с платформы, интервал технического обслуживания 500 часов – Вентиляционные отверстия системы HVAC для обогрева основных окон
  • Камеры
    – Три (3) камеры замкнутой системы (спереди и слева) обеспечивают обзор на 360° с сиденья оператора; камера на мачте предназначен для наблюдения за кассетой/вращением
ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ – СТАНДАРТ
  • Компоненты (1)
    Полностью электрическое управление - бурение, передвижение, горизонтирование и вспомогательные функции
  • Компоненты (2)
    Контроль момента вращения
  • Компоненты (3)
    Виртуальные ограничители хода вращателя
  • Компоненты (4)
    Индикатор включения/выключения позиционера для штанг с блокировкой
  • Компоненты (5)
    Глубиномер
  • Компоненты (6)
    Система обзора и контроля производительности бурения
  • Компоненты (7)
    Турботаймер
  • Компоненты (8)
    Индикаторы фильтров для гидравлической и топливной систем, компрессора и двигателя
  • Компоненты (9)
    Датчики давления домкрата с отображением предупреждений и кодов на дисплее
  • Компоненты (10)
    Регистрация данных о состоянии машины с предупреждениями и кодами неисправности, с возможностью экспорта
  • Компоненты (11)
    Управление пылеподавлением
  • Компоненты (12)
    Индикатор блокировки мачты
  • Компоненты (13)
    Контролируемая ЭБУ скорость вращения вентилятора
  • Компоненты (14)
    Блокировка хода – при угрозе устойчивости
  • Компоненты (15)
    Блокировка хода - став в скважине
  • Компоненты (16)
    Блокировка хода - мачта поднята и заблокирована или опущена и в положении "parked"
  • Компоненты (17)
    Блокировка перемещения, втягивание домкрата
  • Компоненты (18)
    Блокировка хода – лебедка в положении "parked"
  • Компоненты (19)
    Органы управления оборудованием в кабине (кондиционером, фильтром, отопителем, скоростью вентилятора)
  • Компоненты (20)
    Проводка под установку систем Terrain и автономной работы
  • Компоненты (21)
    Функциональные возможности системы помощи при бурении Drill Assist: – Автоматические выравнивание/втягивание домкратов – Автоматический подъем, блокировка/разблокировка мачты и помещение в позицию ожидания.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ "ПРЕМИУМ"
  • Компоненты (1)
    Функциональные возможности системы помощи при бурении Drill Assist – Автоматическое бурение за один проход (дополнительно)
АВТОМАТИЗАЦИЯ И ТЕХНОЛОГИИ
  • Тип (1)
    Готовность к установке системы контроля рельефа Cat
  • Тип (2)
    Готовность к автономной работе
  • Компоненты (1)
    Индикаторы производительности бурения: давление подачи и крутящего момента, частота вращения головки, давление воздуха долота, запланированная глубина и глубина бурения, счетчик штанг, скорость впрыска воды, продвижение на один оборот, скорость проходки
  • Компоненты (2)
    Система помощи при бурении Drill Assist (автоматические выравнивание, втягивание домкратов и подъем-опускание мачты, автоматическое однозаходное бурение)
  • Компоненты (3)
    Product Link Elite
СЕРВИСНЫЕ ПАКЕТЫ
  • Комплект (1)
    Базовая комплектация — централизованная система ручной смазки для всех точек поворота, топливная и водяная системы заполняются под действием силы тяжести
  • Комплект (2)
    Стандартная комплектация — быстрая заправка топливом и водой, автоматическая система смазки (дополнительно)
  • Комплект (3)
    Центр технического обслуживания для слива и заправки смазочных материалов, автоматической системы смазки и продуваемого шланга, для быстрой заправки топливом и водой (дополнительно)
МАССЫ
  • Диапазон рабочей массы
    От 56 468 кг до 64 154 кг
Общие параметры
  • Тип установки
    Роторные

НАШИ ПРЕИМУЩЕСТВА

Запуск техники в эксплуатацию
Чтобы максимально раскрыть потенциал оборудования CAT, необходимо уметь правильно его эксплуатировать и обслуживать.
Запуск техники в эксплуатацию
Обучение операторов
Компания Zeppelin предлагает вам специальные программы обучения операторов, направленные на повышение эффективности работы техники.
Обучение операторов
Остались вопросы?
Наш специалист подробно ответит на них

Ваша заявка принята!

ПОХОЖИЕ МОДЕЛИ

Контактный центр
Время работы
Пн-Пт: 9:00 - 18:00 (по Москве)
Московская область, Ленинский муниципальный район, сельское поселение Булатниковское, район пос. Битца, ул. Нагорная 11а
141730, Московская область, г. Лобня, ул. Индустриальная, 1
143441, Московская область, Красногорский район, почтовое отделение Путилково, ул. 69 км МКАД, БЦ ГРИНВУД, стр. 31
141400, Московская область, г. Химки, Коммунальный проезд, 30
Московская область, г. Химки, Вашутинское шоссе, владение 17Б
Вверх
