АРХИВНАЯ МОДЕЛЬ

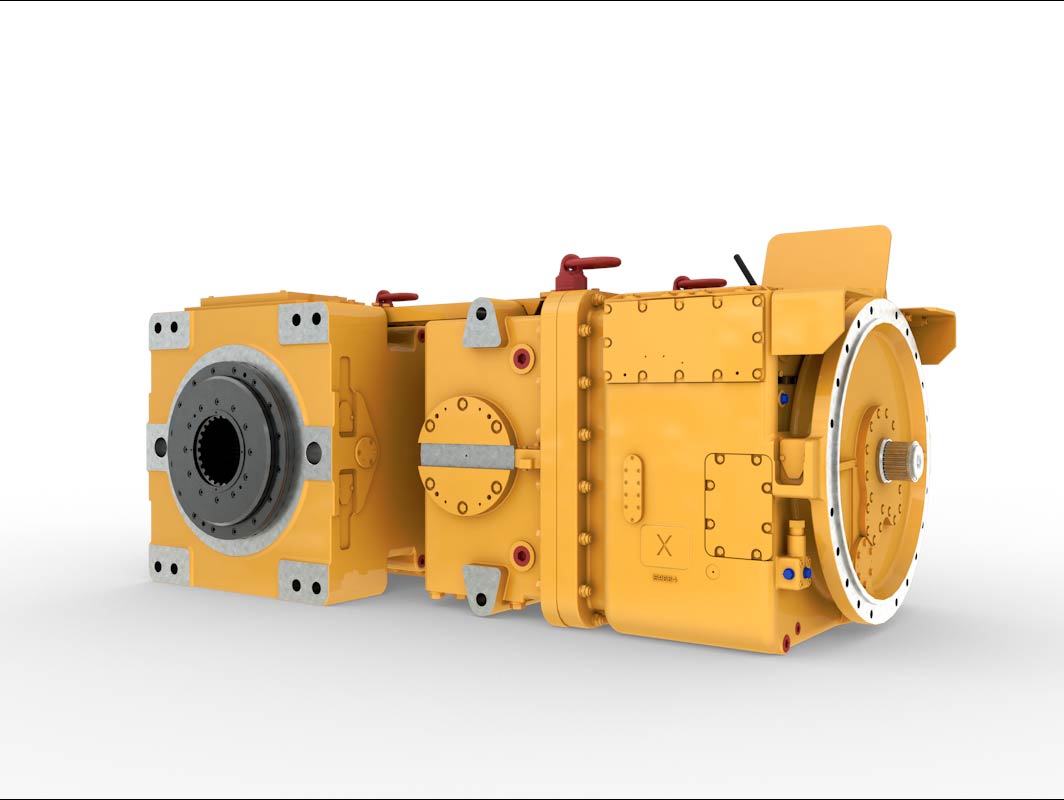

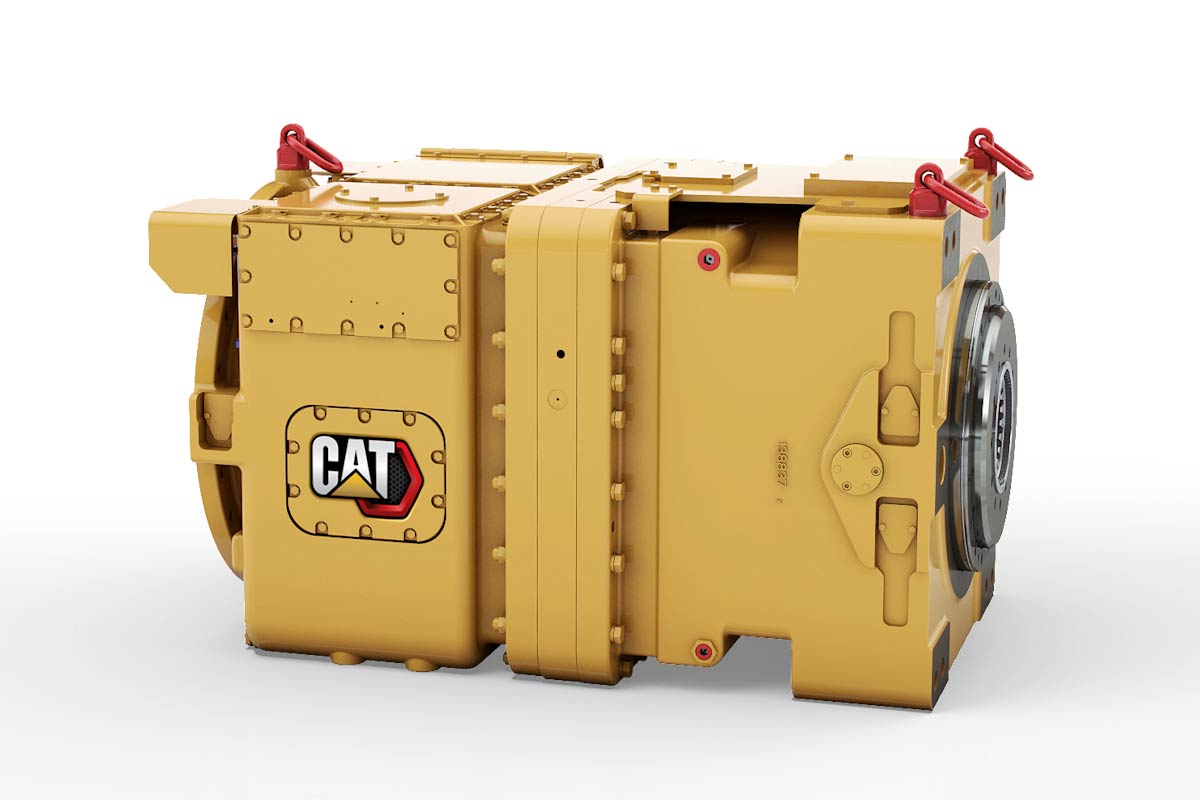

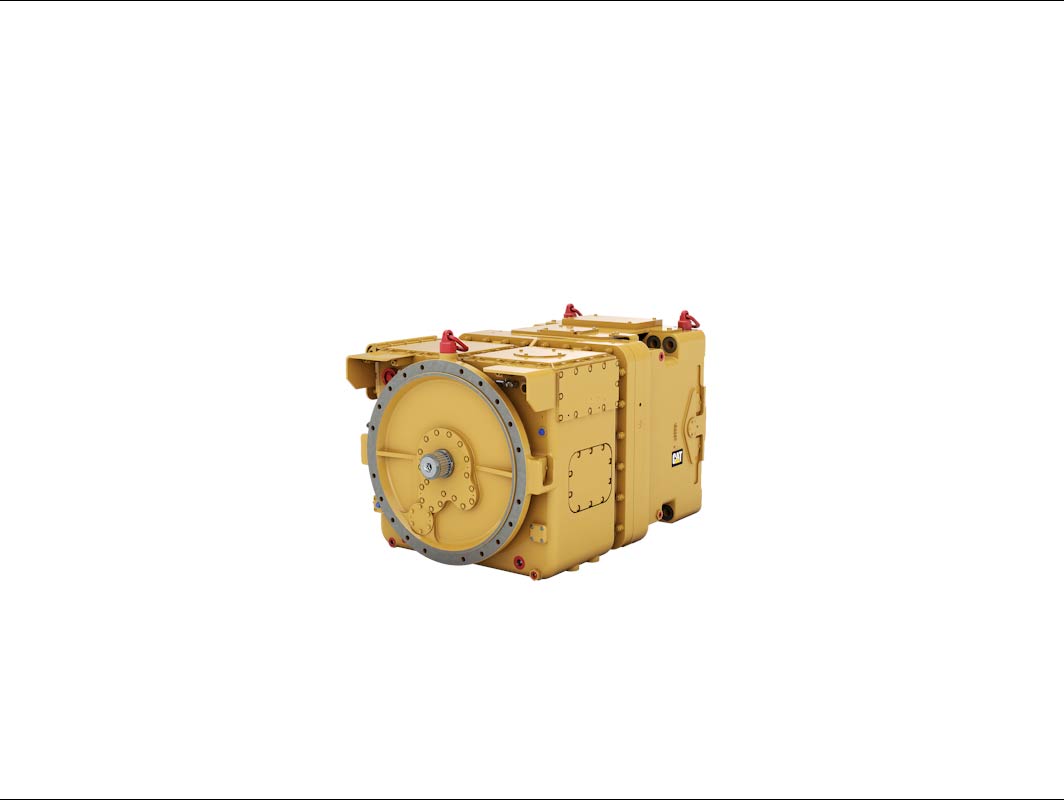

Система привода CAT CST45 V

В настоящее время эта модель не доступна для продажи.
Вы можете ознакомиться с актуальными моделями в каталоге
Перейти в новую модель
  • Максимальная входная частота вращения (частота вращения электродвигателя) 1 782 об/мин
  • Масса (без масла) — система линейного привода 5 900 кг
  • Кратковременный выходной крутящий момент (3 с) 450 000 Н·м

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Максимальная входная частота вращения (частота вращения электродвигателя)
  • Масса (без масла) — система линейного привода
  • Кратковременный выходной крутящий момент (3 с)
ТИПОВАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ
  • Описание
МАКСИМАЛЬНЫЙ ВЫХОДНОЙ КРУТЯЩИЙ МОМЕНТ (3 СЕК) TMAX [Н·М]
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 45
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 21
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 33
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 50
  • KP-45 V CST/P-45 V CST
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 28
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 16
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 28
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) - Передаточное число i [-]: 39
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 16
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 45
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 33
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 50
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 39
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 21
РАЗМЕРЫ
  • P-45 V CST — высота
  • P-45 V CST — ширина
  • KP-45 V CST — ширина
  • KP-45 V CST — высота
  • KP-45 V CST — длина
  • P-45 V CST — длина
ТРЕБОВАНИЯ К ОХЛАЖДАЮЩЕЙ ВОДЕ
  • Необходимое количество охлаждающей воды
  • Максимальная температура охлаждающей воды на входе
ВМЕСТИМОСТЬ
  • P-45 V CST — масса редуктора (без масла)
  • KP-45 V CST — масса редуктора (без масла)
  • KP-45 V CST — объем масла
  • P-45 V CST — объем масла
КОНСТРУКЦИЯ ВАЛА
  • Входной вал (цилиндрический)
  • Выходной вал с внутренними зубьями
CST45 V
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Максимальная входная частота вращения (частота вращения электродвигателя)
    1 782 об/мин
  • Масса (без масла) — система линейного привода
    5 900 кг
  • Кратковременный выходной крутящий момент (3 с)
    450 000 Н·м
ТИПОВАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ
  • Описание
    Оборудование для длинных забоев цепного типа, например забойные конвейеры (AFC)
МАКСИМАЛЬНЫЙ ВЫХОДНОЙ КРУТЯЩИЙ МОМЕНТ (3 СЕК) TMAX [Н·М]
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 45
    710 кВт
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 21
    1 713 л. с.
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 33
    1 050 кВт
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 50
    1 061 л. с.
  • KP-45 V CST/P-45 V CST
    450 000 Н·м
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 28
    1 050 кВт
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 16
    1 050 кВт
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 28
    1 713 л. с.
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) - Передаточное число i [-]: 39
    820 кВт
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 16
    1 713 л. с.
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 45
    1 158 л. с.
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 33
    1 713 л. с.
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 50
    650 кВт
  • Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 39
    1 338 л. с.
  • Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 21
    1 050 кВт
РАЗМЕРЫ
  • P-45 V CST — высота
    1 060 мм
  • P-45 V CST — ширина
    1 120 мм
  • KP-45 V CST — ширина
    1 401 мм
  • KP-45 V CST — высота
    1 060 мм
  • KP-45 V CST — длина
    2 875 мм
  • P-45 V CST — длина
    1 697 мм
ТРЕБОВАНИЯ К ОХЛАЖДАЮЩЕЙ ВОДЕ
  • Необходимое количество охлаждающей воды
    25 л/мин
  • Максимальная температура охлаждающей воды на входе
    25° C/298,15 K (77° F/298,15 K)
ВМЕСТИМОСТЬ
  • P-45 V CST — масса редуктора (без масла)
    5 900 кг
  • KP-45 V CST — масса редуктора (без масла)
    9 700 кг
  • KP-45 V CST — объем масла
    730 л
  • P-45 V CST — объем масла
    430 л
КОНСТРУКЦИЯ ВАЛА
  • Входной вал (цилиндрический)
    DIN 5480-W 120×4
  • Выходной вал с внутренними зубьями
    DIN 5480-N 260×10×30×24
