АРХИВНАЯ МОДЕЛЬ

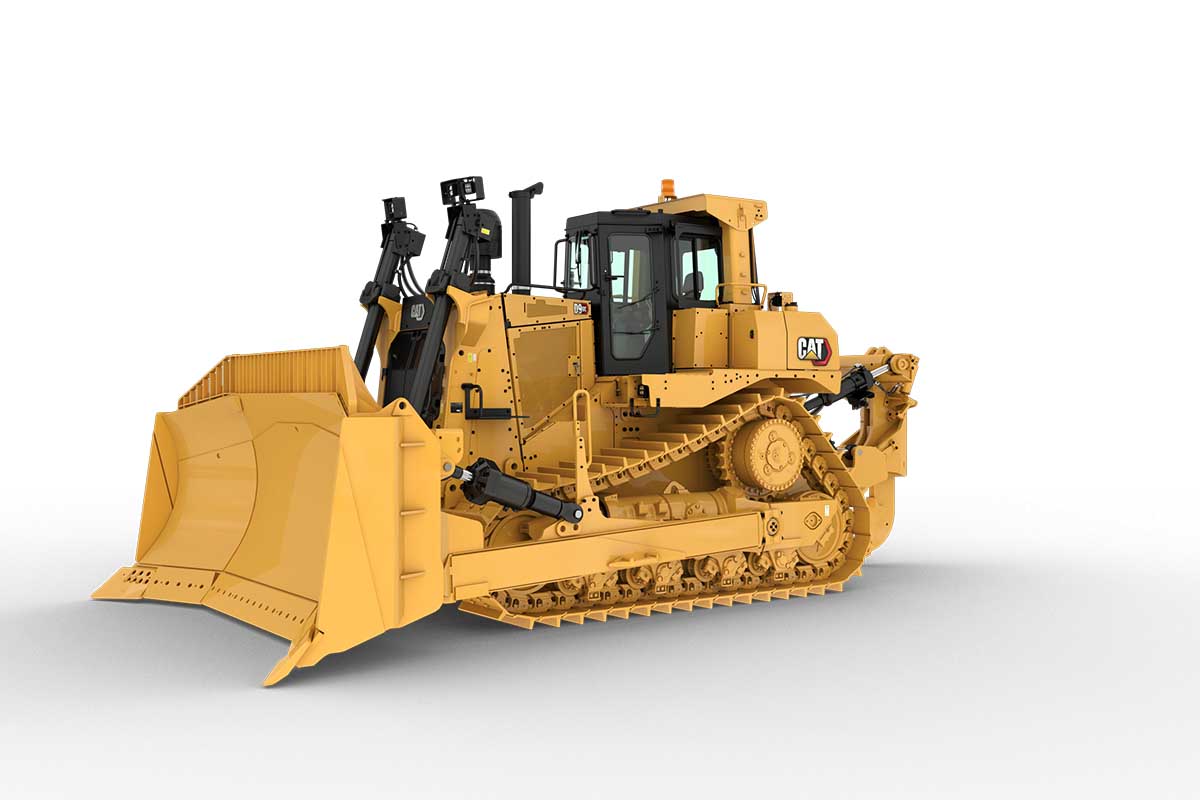

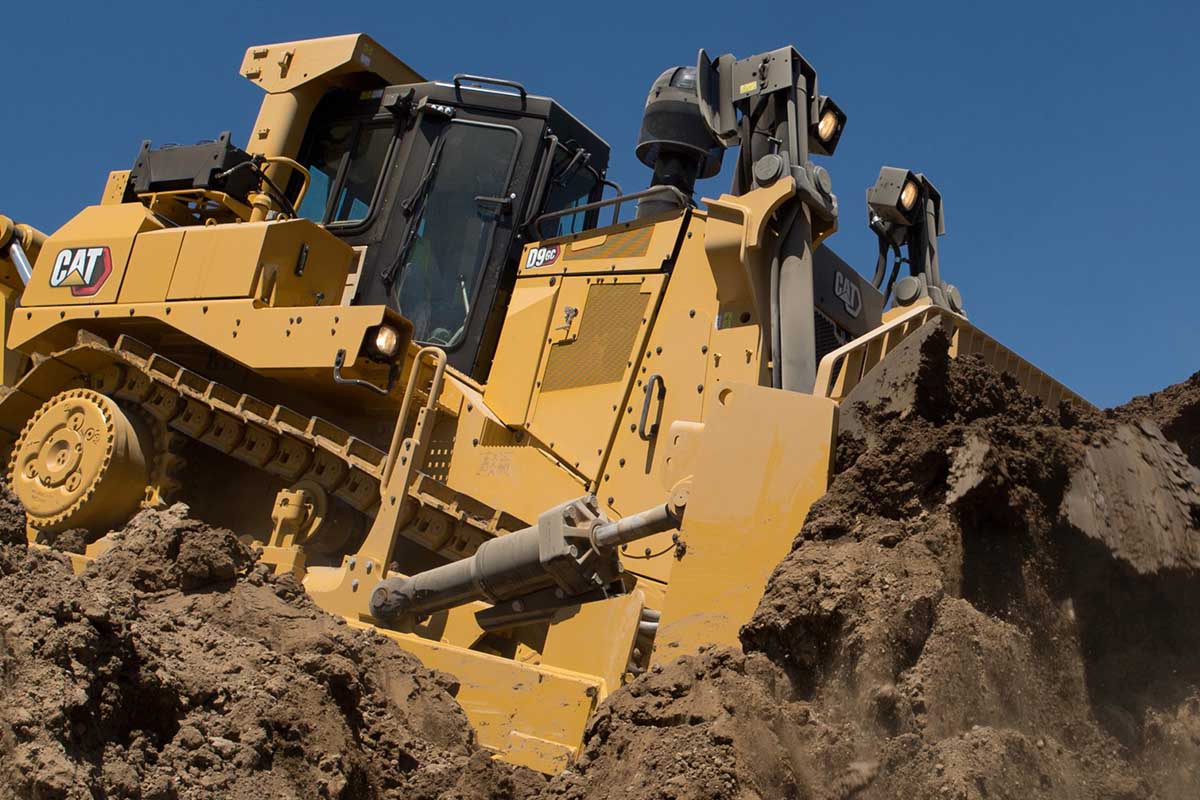

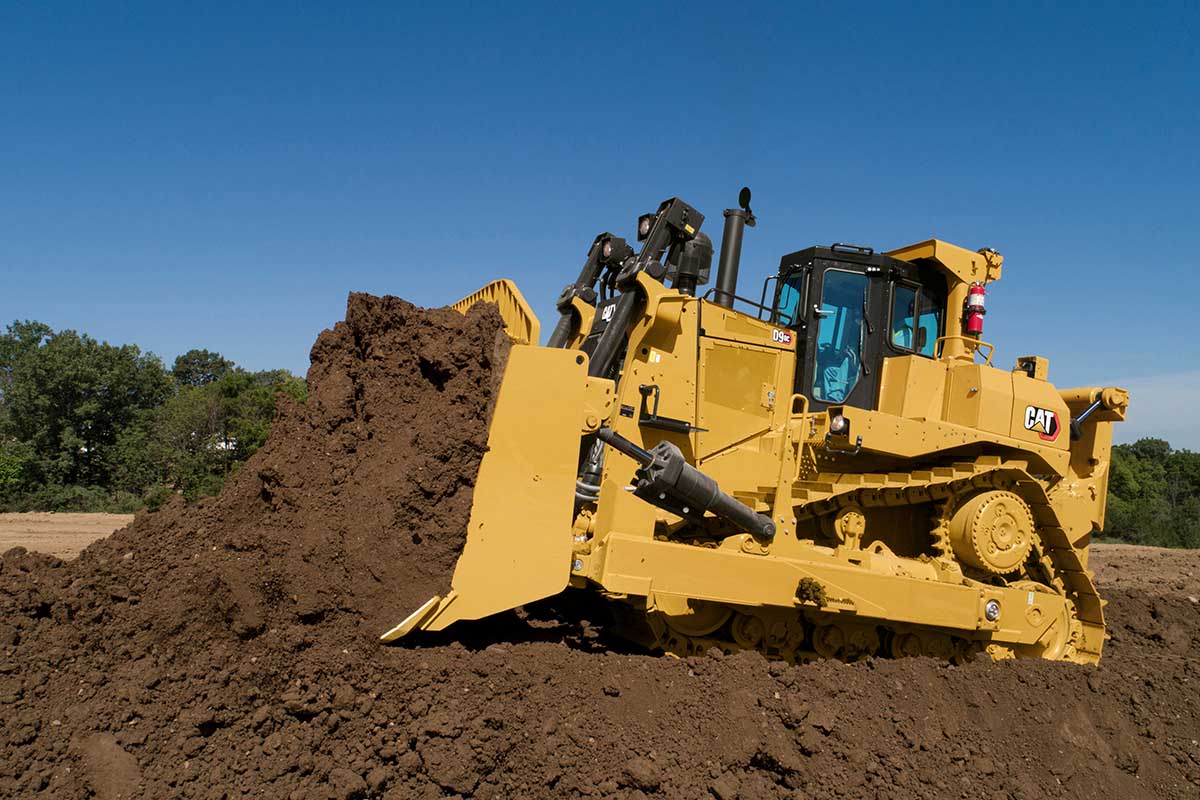

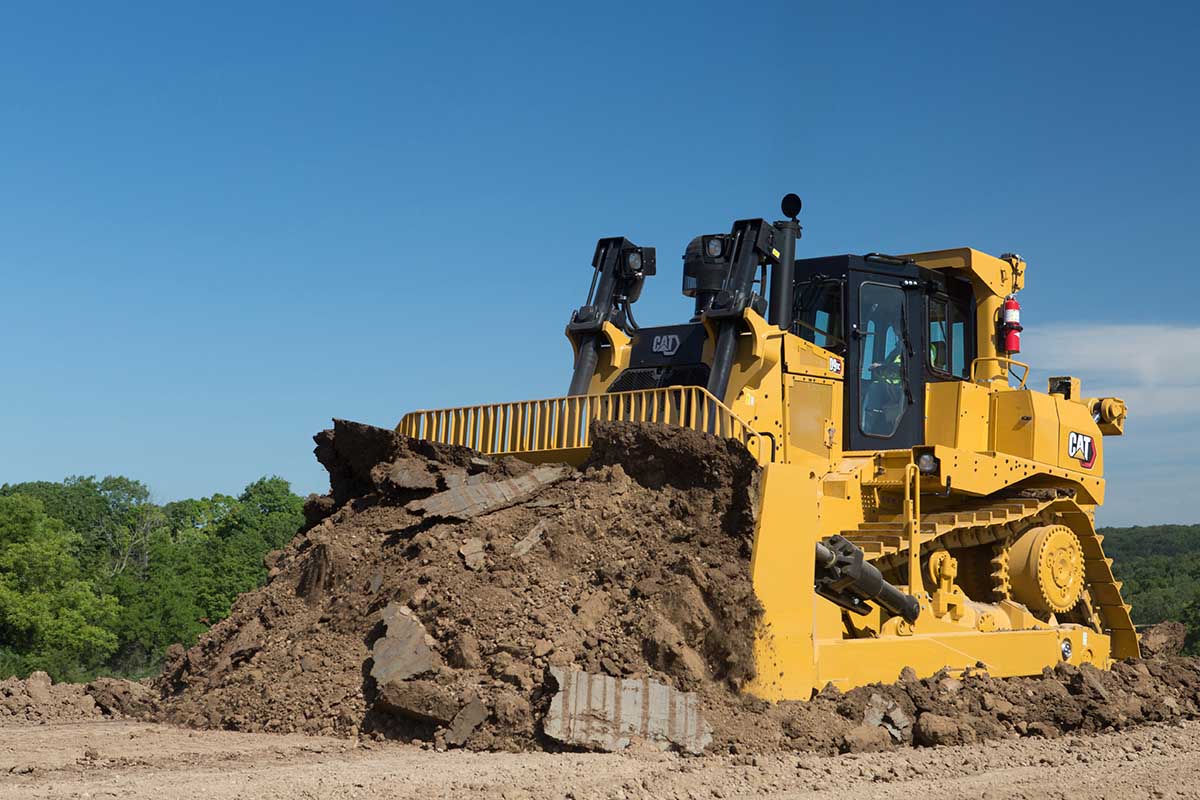

CAT D9 GC

• Модель двигателя
  Cat® 3408C
• Полезная мощность согласно SAE J1349/ISO 9249
  412 л. с.
• Диаметр цилиндров
  137 мм
• Ход поршня
  152 мм
• Рабочий объем
  18 л
• Мощность двигателя — полная, SAE J1995*
  443 л. с.
• Мощность двигателя — ISO 14396
  437 л. с.
• Выбросы загрязняющих веществ
  Эквивалентно стандарту Агентства по охране окружающей среды США Tier 1
• Примечание (1)
  Номинальные характеристики двигателя при частоте вращения 1900 об/мин.
• Примечание (2)
  При работе на высоте до 2250 м (7381 фута) над уровнем моря номинальная мощность не уменьшается.

• Топливный бак (макс.)
  963 л
• Топливный бак (система быстрой заправки)
  939 л
• Система охлаждения
  99,8 л
• Картер двигателя*
  48 л
• Силовая передача
  150 л
• Бортовые редукторы (каждый)
  15 л
• Рамы катков (каждая)
  45 л
• Масло оси качания
  30 л
• Бак гидросистемы
  89 л
• Примечание
  *С масляными фильтрами.

• Примечание (1)
  Эксплуатационная масса D9 включает массу гидравлических органов управления, гидроцилиндров наклона отвала, охлаждающей жидкости, смазочных материалов, полностью заправленного топливного бака, кабины с конструкциями ROPS, FOPS, полусферического отвала, одностоечного рыхлителя, башмаков ES шириной 610 мм (24 дюйма) и оператора.
• Примечание (2)
  Транспортировочная масса D9 включает массу шасси машины с кабиной, осью качания, рамами катков, гусеницами и конструкцией ROPS.

• Тип насоса
  Поршневой с приводом от маховика
• Производительность насоса — рабочее оборудование
  235 л/мин
• Насос вентилятора
  72 л/мин
• Расход в штоковой полости гидроцилиндра наклона
  137 л/мин
• Расход в поршневой полости гидроцилиндра наклона
  167 л/мин
• Давление открытия предохранительного клапана гидроцилиндра подъема
  26 200 кПа
• Давление открытия предохранительного клапана гидроцилиндра наклона
  19 300 кПа
• Рыхлитель – подъем – настройка предохранительного клапана
  26 200 кПа
• Рыхлитель – шаг – настройка предохранительного клапана
  26 200 кПа
• Примечание (1)
  Производительность насоса навесного оборудования при частоте вращения двигателя 1900 об/мин и давлении 20 000 кПа (2900 фнт/кв. дюйм).
• Примечание (2)
  Производительность насоса вентилятора при частоте вращения двигателя 1900 об/мин и давлении 17 000 кПа (2470 фнт/кв. дюйм).

• Тип башмака
  Для тяжелых условий эксплуатации
• Ширина башмака
  610 мм
• Кол-во башмаков на сторону
  43
• Высота грунтозацепов
  84 мм
• Шаг гусеничной цепи
  240 мм
• Дорожный просвет
  459 мм
• Ширина колеи
  2 250 мм
• Длина — опорная длина гусеничной ленты
  3 470 мм
• Площадь контакта с грунтом
  4,23 м²
• Количество опорных катков на сторону
  8
• Количество поддерживающих катков
  1 с каждой стороны (дополнительно)

• Тип рулевого управления
  Сцепление/тормоз
• Тип тормозов
  Маслоохлаждаемый дисковый тормоз с пружинным включением
• Диаметр тормоза
  393,7 мм
• Количество тормозов
  8
• Тип бортового фрикциона
  Маслоохлаждаемый тормоз с включением под давлением
• Диаметр диска бортового фрикциона
  393,7 мм
• Количество дисков бортового фрикциона
  6

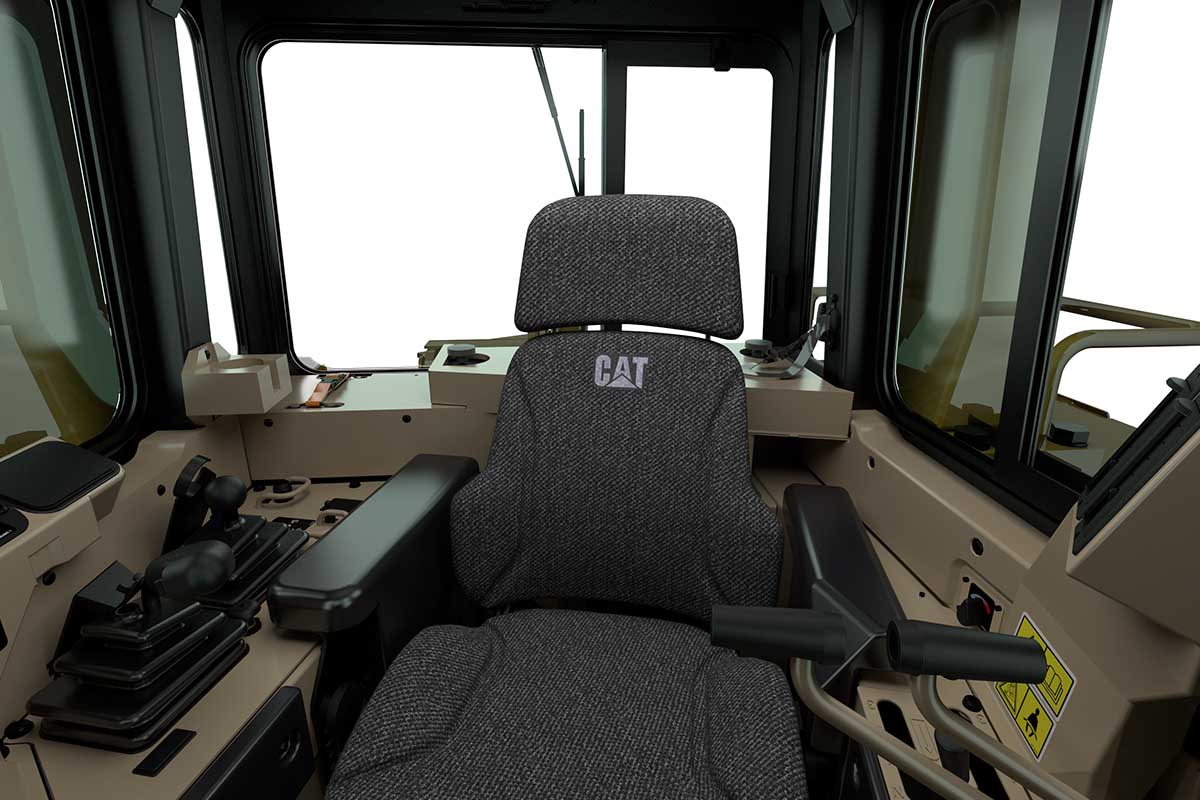

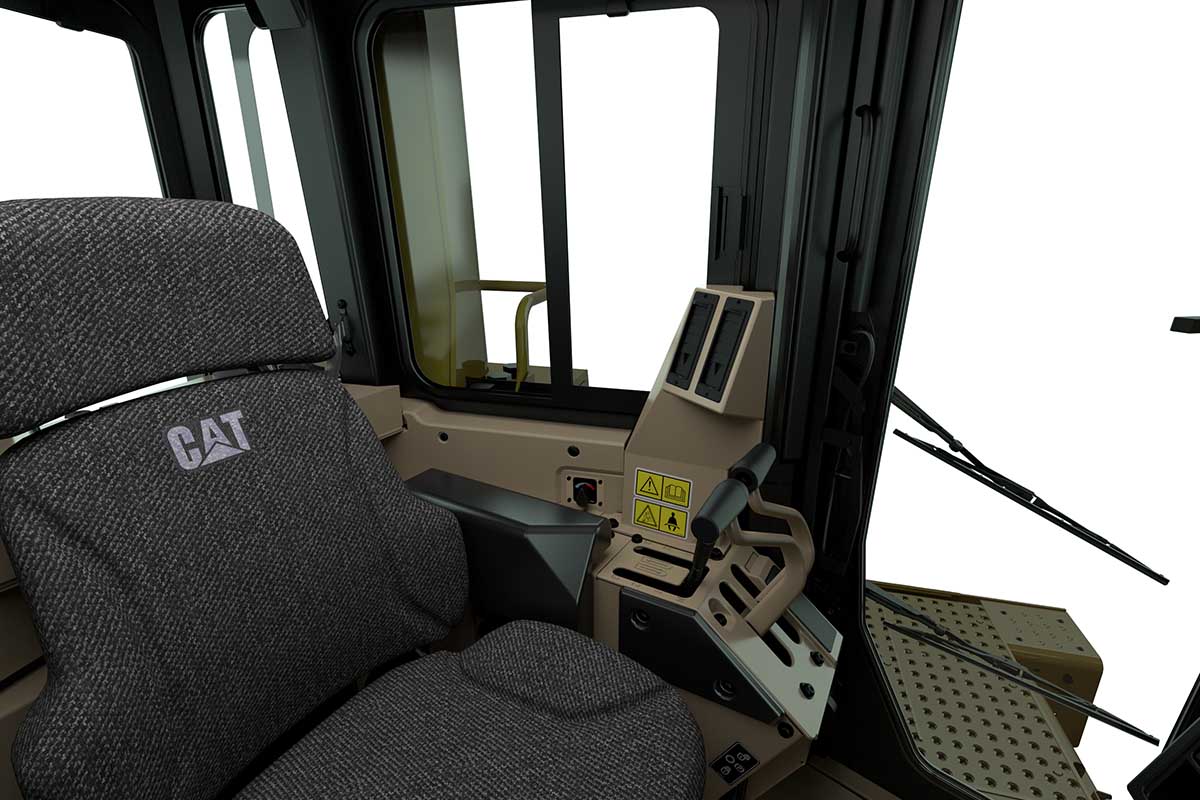

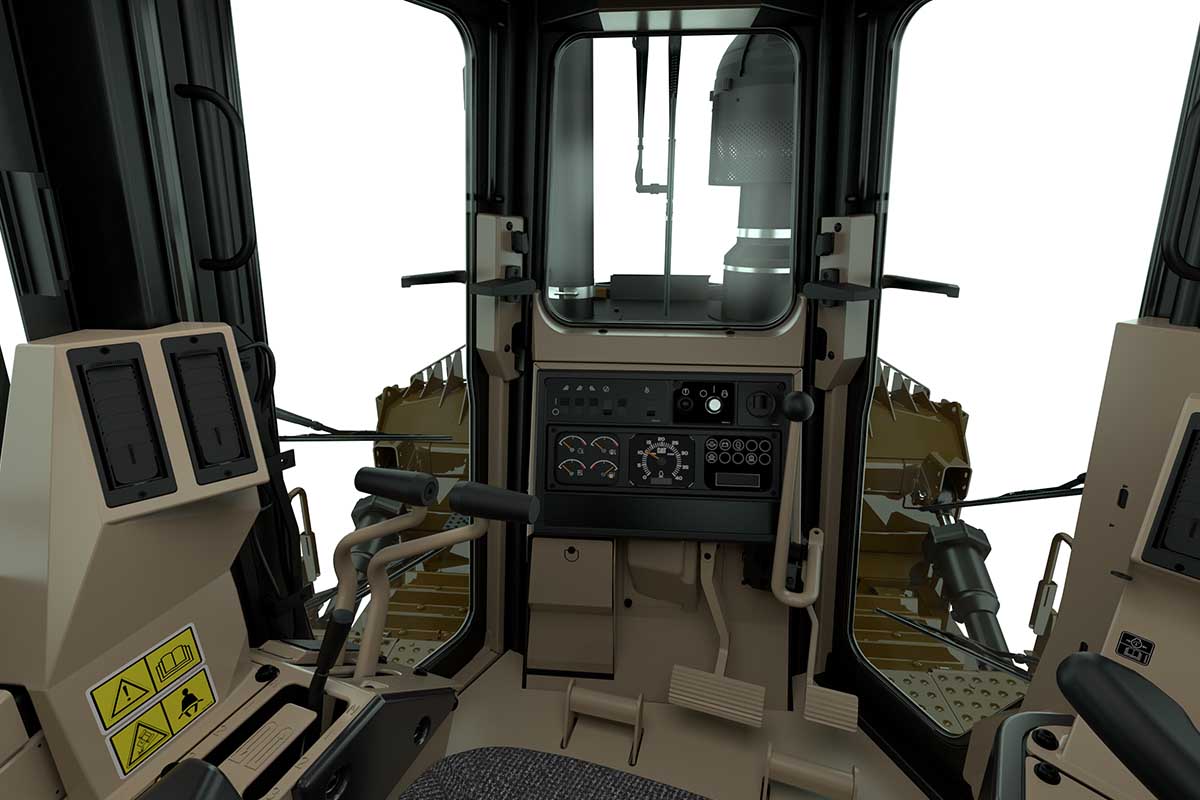

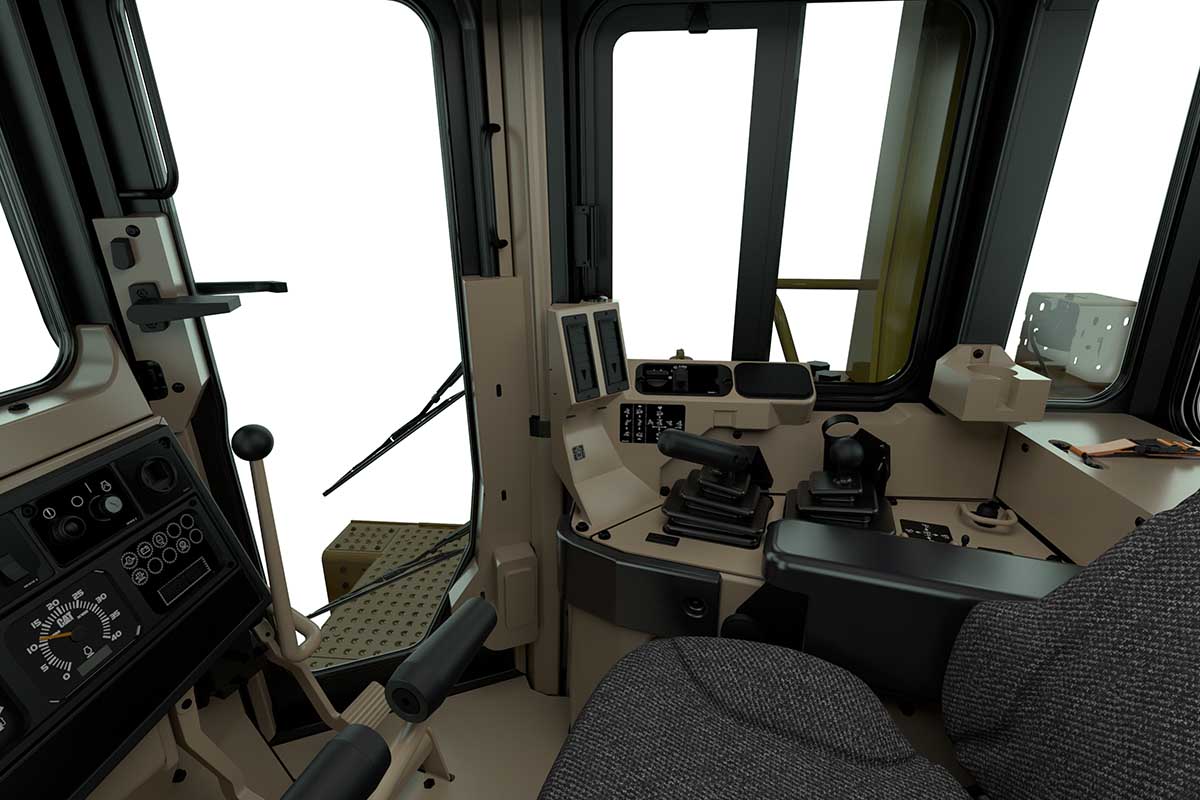

• Защита при опрокидывании (ROPS)
  Компания Caterpillar поставляет для этой машины конструкцию защиты при опрокидывании (ROPS), отвечающую требованиям ISO 3471:2008.
• Защита оператора от падающих предметов (FOPS)
  Конструкция для защиты от падающих предметов (FOPS) соответствует требованиям стандарта ISO 3449:2005 уровень II.
• Уровень шума
  Заявленный уровень динамического звукового давления, воздействующего на оператора, составляет 85 дБ (A) при измерении уровня шума для закрытой кабины в соответствии с методикой ISO 6396:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора системы охлаждения двигателя. Кабина смонтирована в соответствии с действующими требованиями, и выполнялось ее надлежащее техническое обслуживание. Измерения проводились при закрытых дверях и окнах кабины.
• Уровень шума (1)
  При эксплуатации машины в особо шумных условиях, а также при длительной работе на машине с открытым рабочим местом оператора могут потребоваться средства защиты органов слуха. Средства защиты органов слуха могут потребоваться в случае, если техническое обслуживание кабины не выполняется надлежащим образом, или при продолжительной работе при открытых окнах и дверях кабины в условиях повышенного шума.
• Примечание
  Тормозная система отвечает стандарту ISO 10265.

• 1-я передача переднего хода
  3,9 км/ч
• Передача переднего хода 2.0
  6,8 км/ч
• Передача переднего хода 3.0
  11,9 км/ч
• Передача заднего хода 1.0
  4,7 км/ч
• Передача заднего хода 2.0
  8,4 км/ч
• Передача заднего хода 3.0
  14,7 км/ч
• Тип
  Планетарная, с переключением под нагрузкой

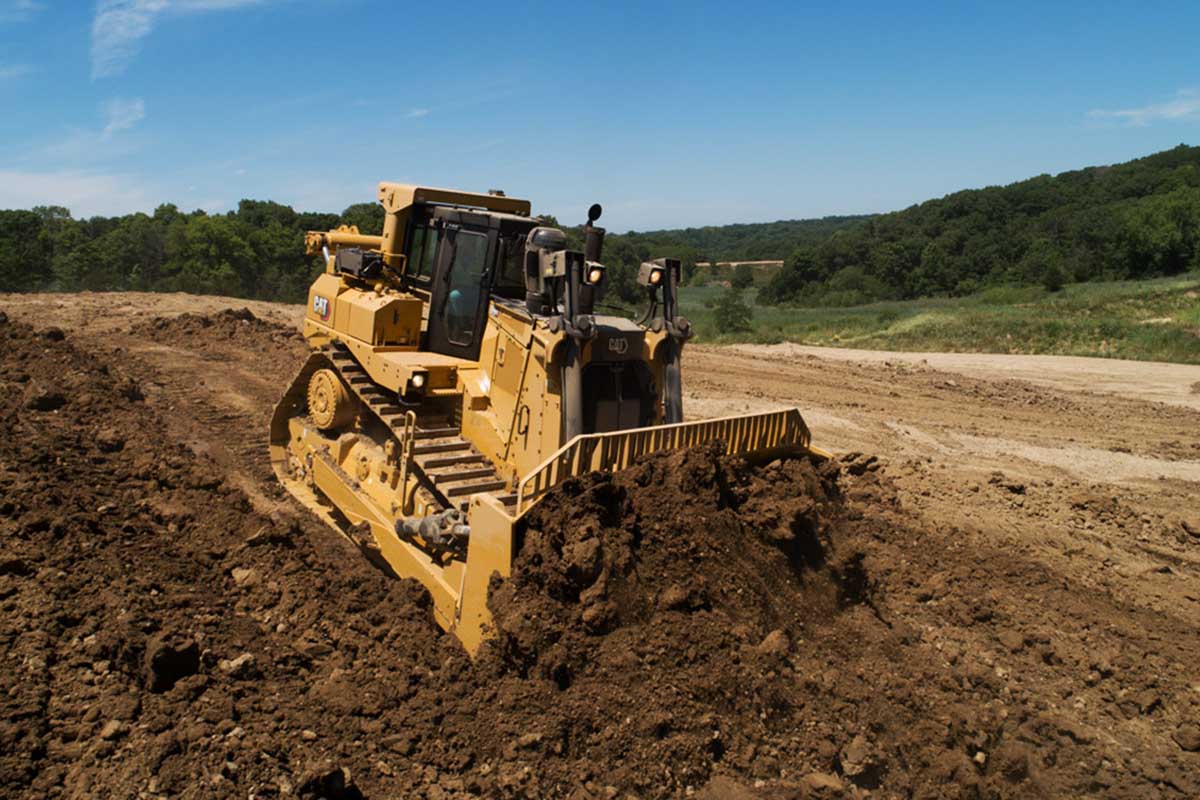

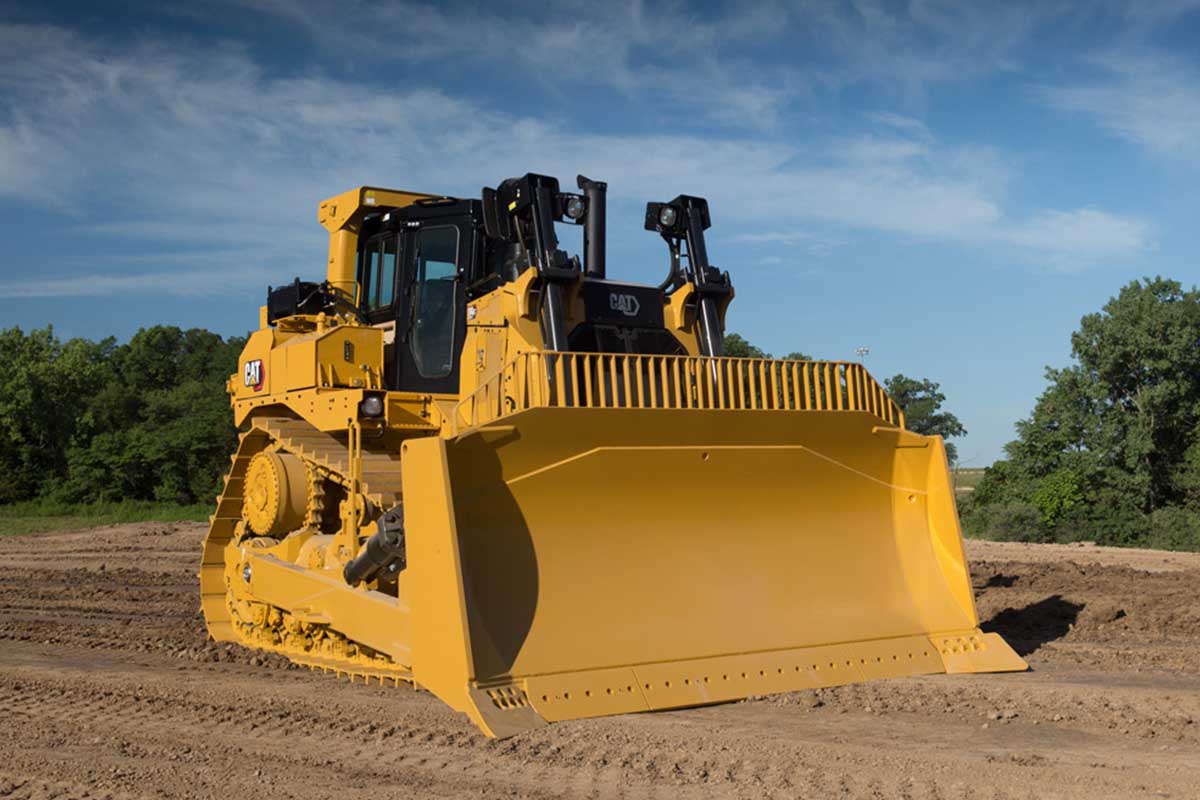

• Вместимость отвала (согласно SAE J1265)
  13,6 м³
• Ширина отвала (по боковым накладкам)
  4 376 мм
• Высота отвала
  1 934 мм
• Максимальная глубина выемки
  606 мм
• Дорожный просвет при полном подъеме
  1 422 мм
• Максимальный наклон
  940 мм
• Примечание
  —

• Вместимость отвала (согласно SAE J1265)
  16,6 м³
• Ширина отвала (по боковым накладкам)
  4 648 мм
• Высота отвала
  1 934 мм
• Дорожный просвет при полном подъеме
  1 422 мм
• Максимальный наклон
  1 014 мм
• Примечание
  * Полная эксплуатационная масса включает: гидравлическую систему с односторонним наклоном, охлаждающую жидкость, смазочные материалы, полный топливный бак, кабину с конструкциями ROPS, FOPS, башмаки гусеничных лент ES 610 мм (24 дюйма), отвал и рыхлитель указанного типа.

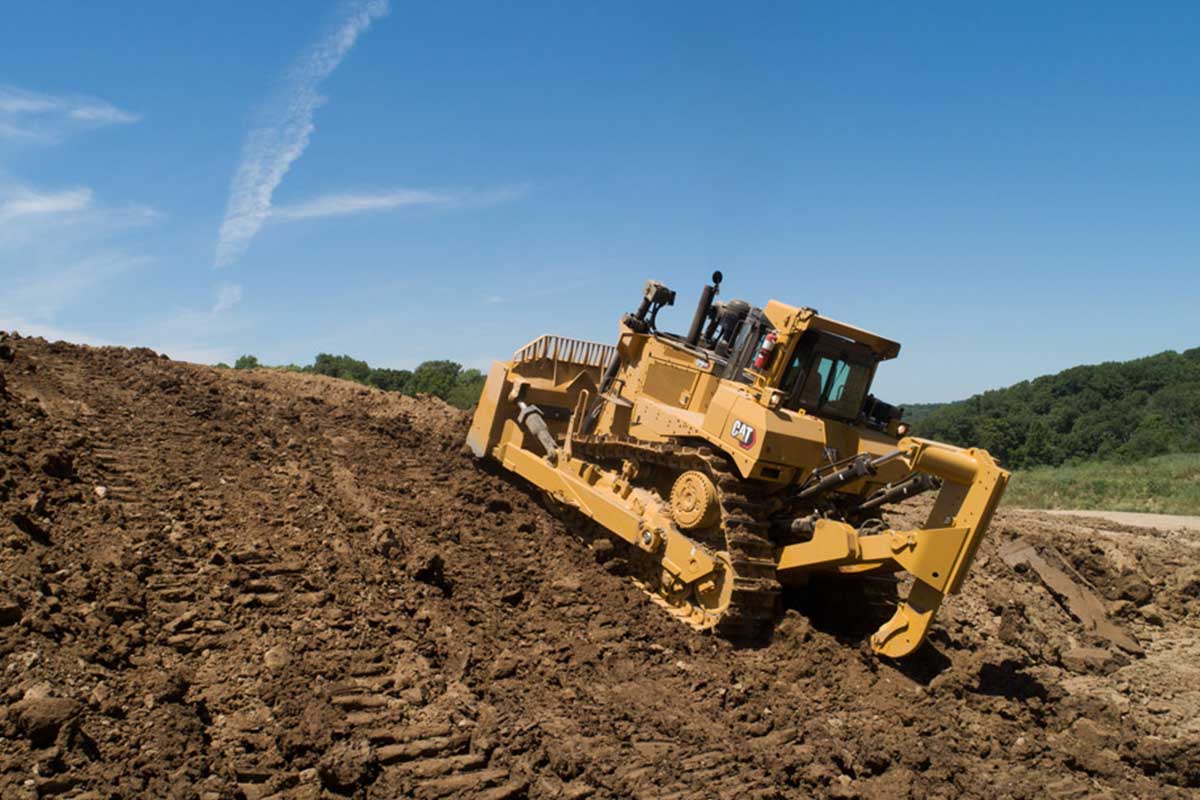

• Максимальное заглубление (стандартный наконечник)
  1 231 мм
• Максимальная высота подъема зуба над грунтом – до наконечника, палец в нижнем отверстии
  882 мм
• Число гнезд
  1
• Масса
  4 293 кг
• Примечание
  * Полная эксплуатационная масса включает: гидравлическую систему с односторонним наклоном, охлаждающую жидкость, смазочные материалы, полный топливный бак, кабину с конструкциями ROPS, FOPS, башмаки гусеничных лент ES 610 мм (24 дюйма), оператора, отвал SU и указанный рыхлитель.

• Максимальное заглубление (стандартный наконечник)
  1 727 мм
• Максимальная высота подъема зуба над грунтом – до наконечника, палец в нижнем отверстии
  817 мм
• Число гнезд
  1
• Масса
  4 420 кг
• Примечание
  * Полная эксплуатационная масса включает: гидравлическую систему с односторонним наклоном, охлаждающую жидкость, смазочные материалы, полный топливный бак, кабину с конструкциями ROPS, FOPS, башмаки гусеничных лент ES 610 мм (24 дюйма), оператора, отвал SU и указанный рыхлитель.

• Максимальное заглубление (стандартный наконечник)
  798 мм
• Максимальная высота подъема зуба над грунтом – до наконечника, палец в нижнем отверстии
  879 мм
• Число гнезд
  3
• Масса
  4 153 кг
• Примечание
  * Полная эксплуатационная масса включает: гидравлическую систему с односторонним наклоном, охлаждающую жидкость, смазочные материалы, полный топливный бак, кабину с конструкциями ROPS, FOPS, башмаки гусеничных лент ES 610 мм (24 дюйма), оператора, отвал SU и указанный рыхлитель. Включает (1) стойку; для каждой дополнительной стойки следует добавить 347 кг (765 фнт).

• Модель лебедки
  PA 140VS
• Масса*
  1 790 кг
• Количество масла
  15 л
• Увеличенная длина бульдозера
  557 мм
• Ширина вальца
  320 мм
• Диаметр стального троса, рекомендуемый
  28 мм
• Диаметр стального троса — по заказу
  32 мм
• Максимальная емкость барабана — рекомендуемая длина троса
  78 м
• Максимальная емкость барабана — дополнительная длина троса
  62 м
• Размеры обжимного кольца стального троса — наружный диаметр
  60 мм
• Размеры обжимного кольца стального троса — длина
  70 мм
• Примечание
  *Указанное значение является массой неоснащенной лебедки. В данное значение не входит масса крепежных деталей, элементов управления, масла и троса. С противовесом: 3700 кг (8150 фнт)
• Примечание (2)
  Система двойного торможения с регулируемой скоростью, гидроприводом и тремя направляющими роликами.

• Дорожный просвет*
  459 мм
• Ширина колеи
  2 250 мм
• Ширина без цапф – стандартный башмак
  2 870 мм
• Ширина — по цапфам
  3 310 мм
• Высота — кабина с конструкцией FOPS*
  3 820 мм
• Высота до верха выхлопной трубы*
  3 876 мм
• Высота – Конструкция ROPS/навес*
  4 000 мм
• Высота сцепного устройства (по центру сцепной серьги)*
  763 мм
• Длина — опорная длина гусеничной ленты
  3 470 мм
• Габаритная длина – базовый бульдозер
  4 910 мм
• Длина базовой машины с тягово-сцепным устройством
  5 242 мм
• Длина базового бульдозера с лебедкой
  5 545 мм
• Длина с полууниверсальным отвалом**
  6 601 мм
• Длина – со сферическим отвалом
  6 967 мм
• Длина — с однозубым рыхлителем
  6 529 мм
• Длина — с многозубым рыхлителем
  6 538 мм
• Габаритная длина — с полууниверсальным отвалом/однозубым рыхлителем
  8 219 мм
• Примечание (1)
  *С учетом прибавления высоты грунтозацепов к габаритной высоте в случае перемещения по жесткой поверхности.

• Мощность
  Большой мощности
• Назначение
  Карьерные
