CS12 GC

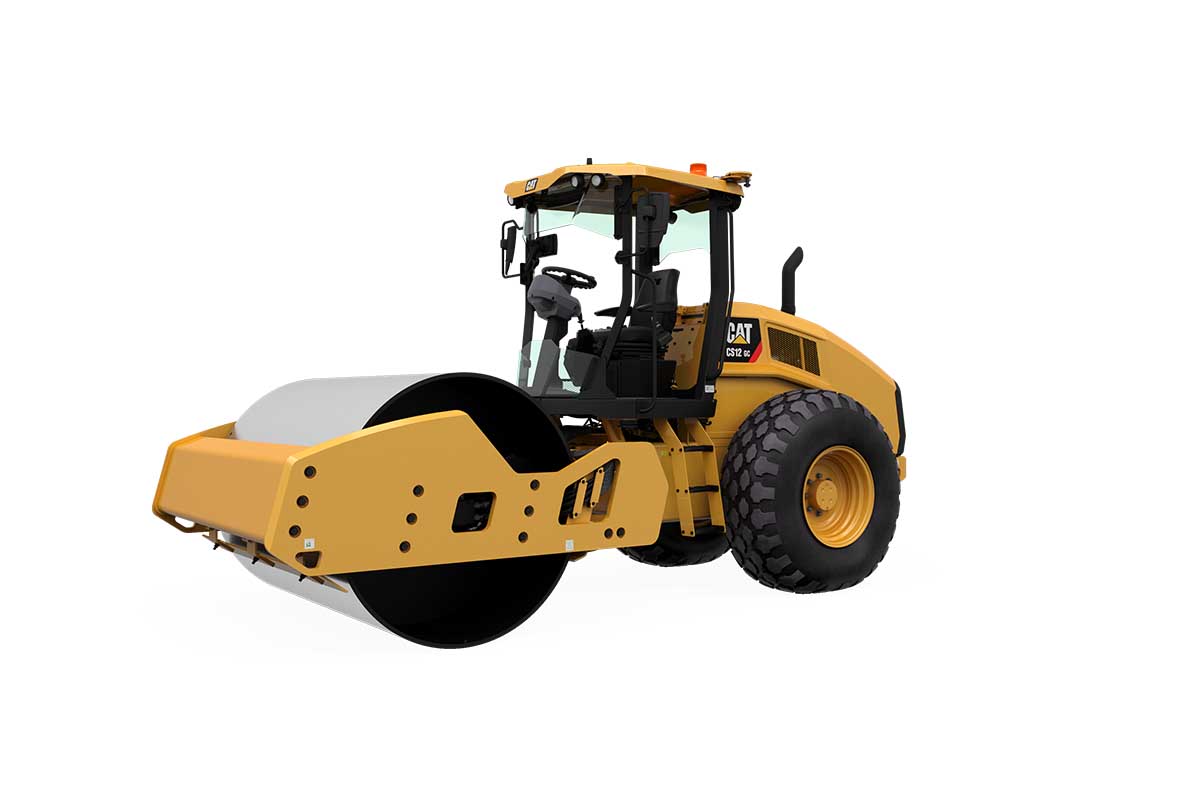

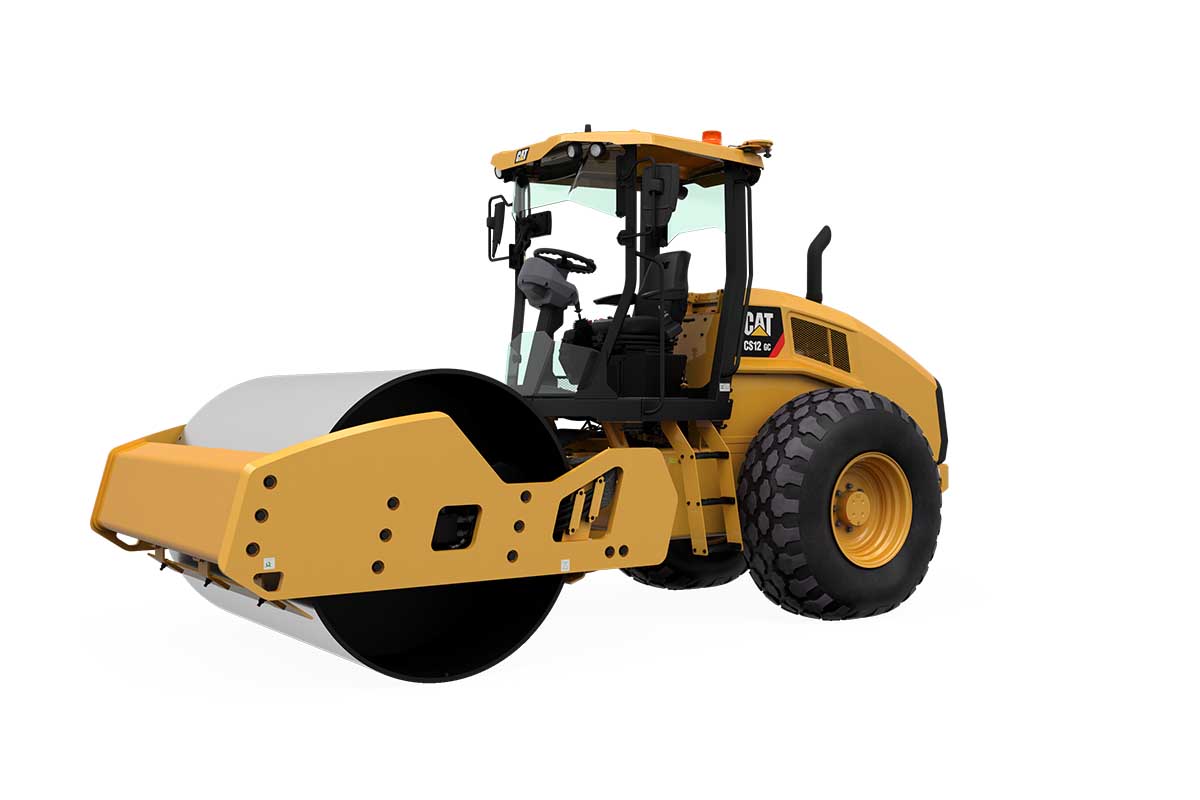

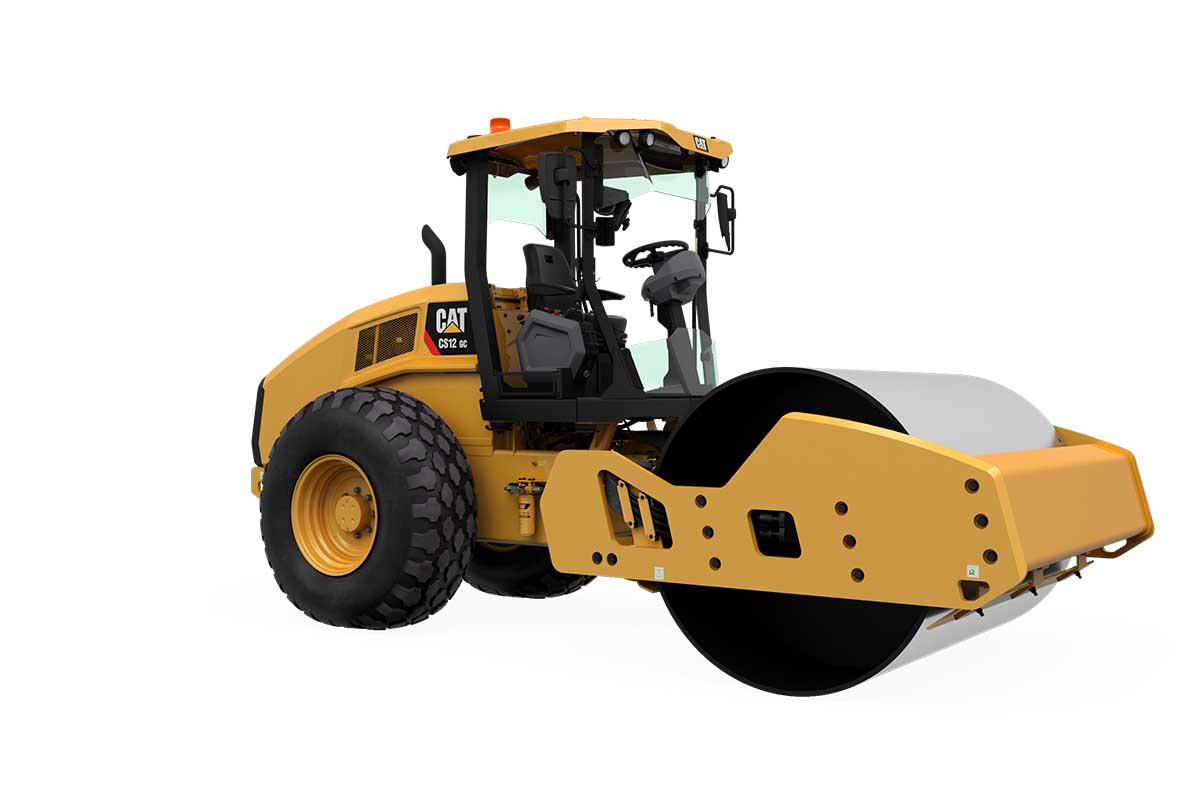

Каток CAT CS12 GC

ЭКСТЕРЬЕР
ИНТЕРЬЕР

Смотреть все фото

У нас индивидуальный подход к каждому заказчику. Цена зависит от многих факторов, поэтому мы скажем ее Вам лично

Эксплуатационная масса 12 613 кг
Мощность двигателя полная 111,3 л.с.
Частота вибраций max/min 28,6/33 Гц
Амплитуда max/min 2/1 мм
Центробежная сила max/min 250/149 Кн

Скачать брошюру

Обучение
операторов
Ввод техники
в эксплуатацию
Широкая сеть
сервисных центров

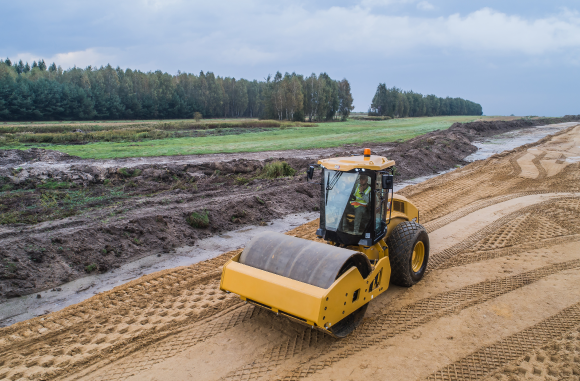

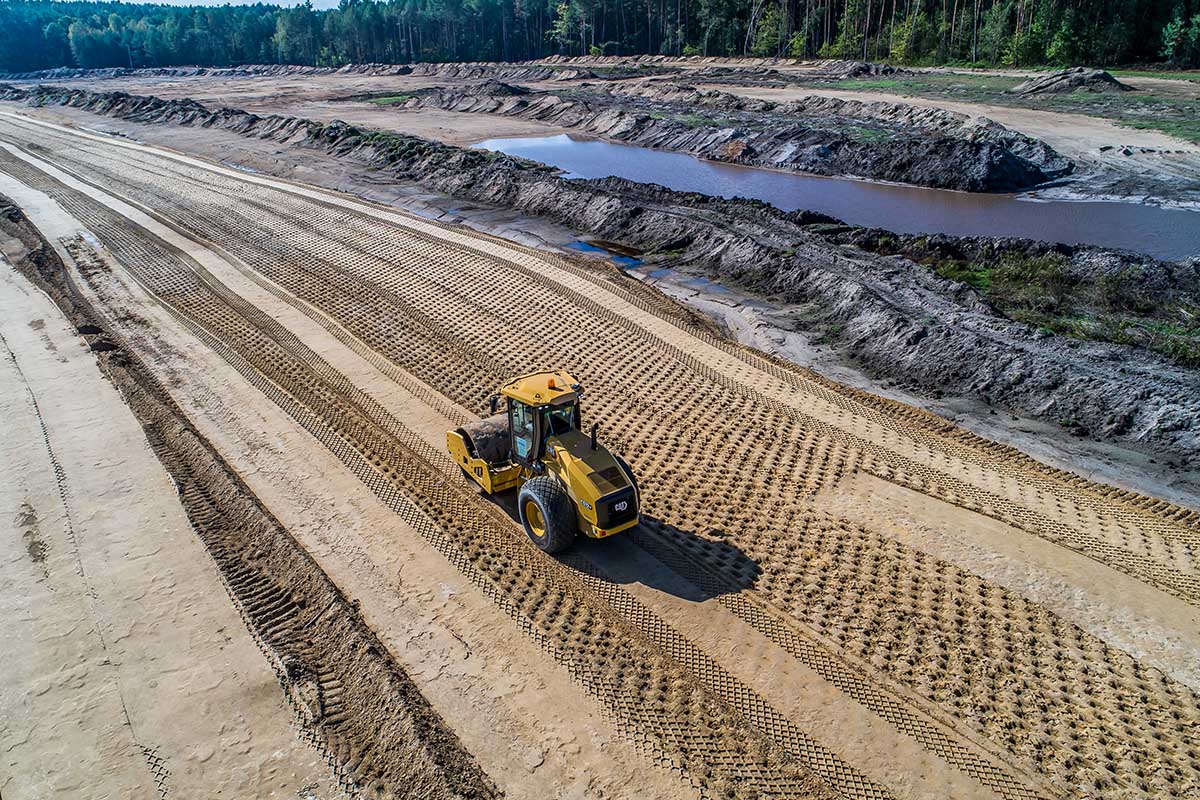

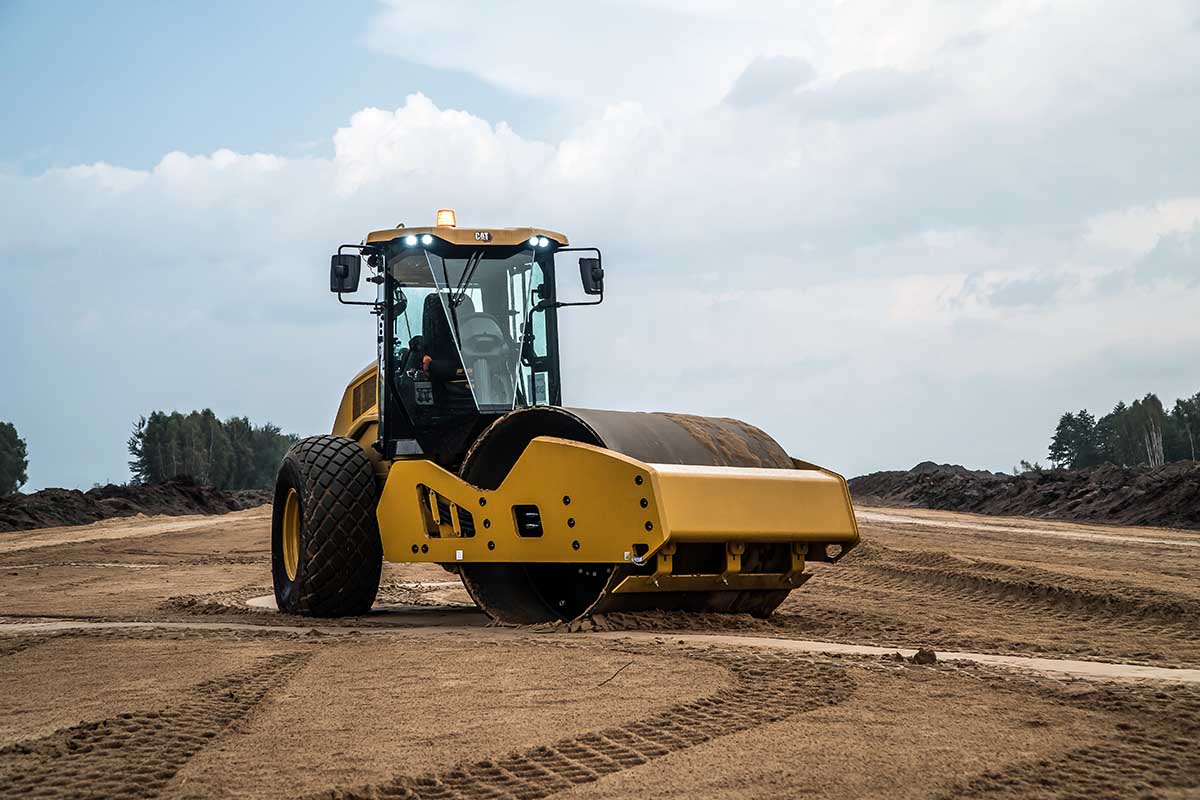

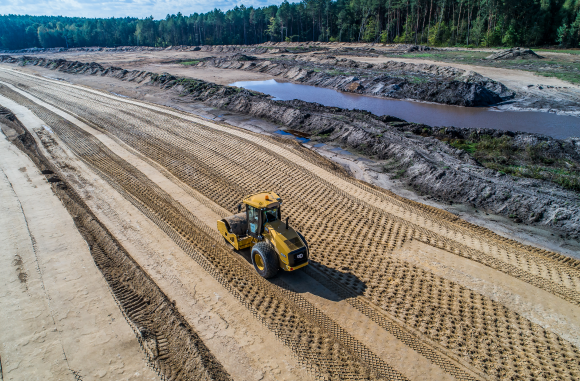

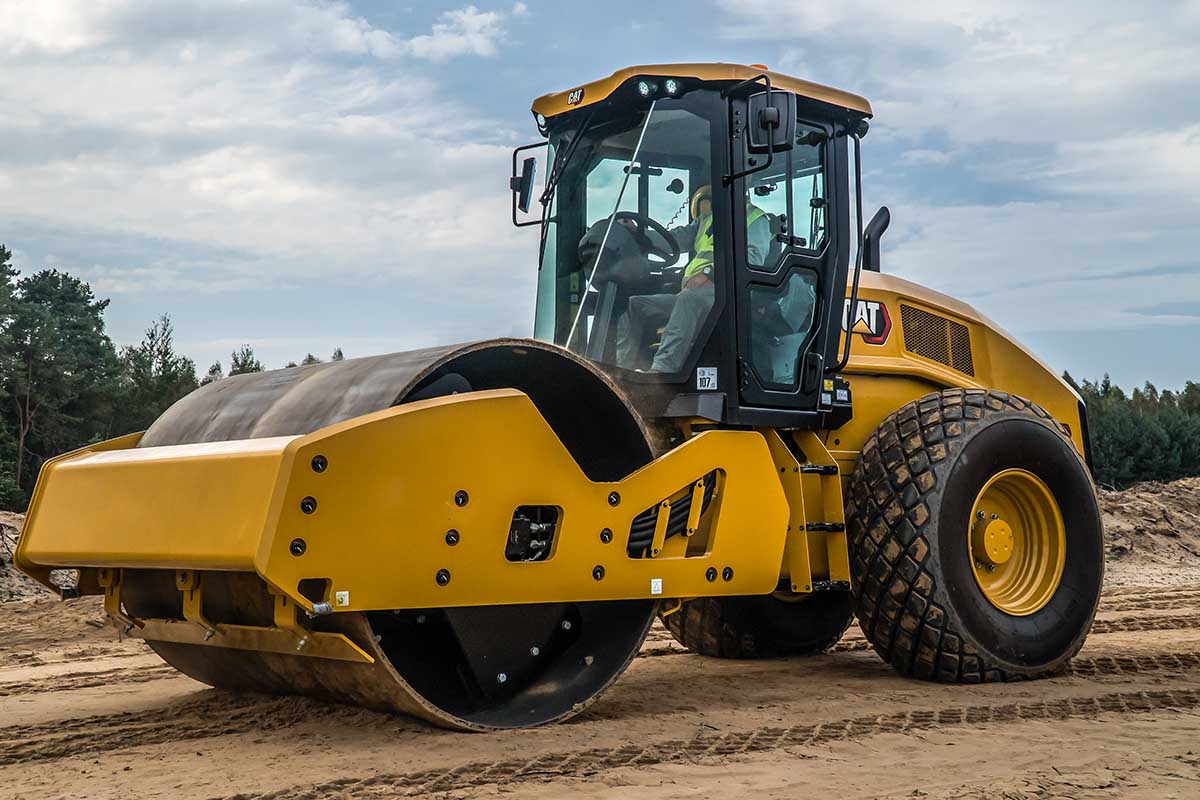

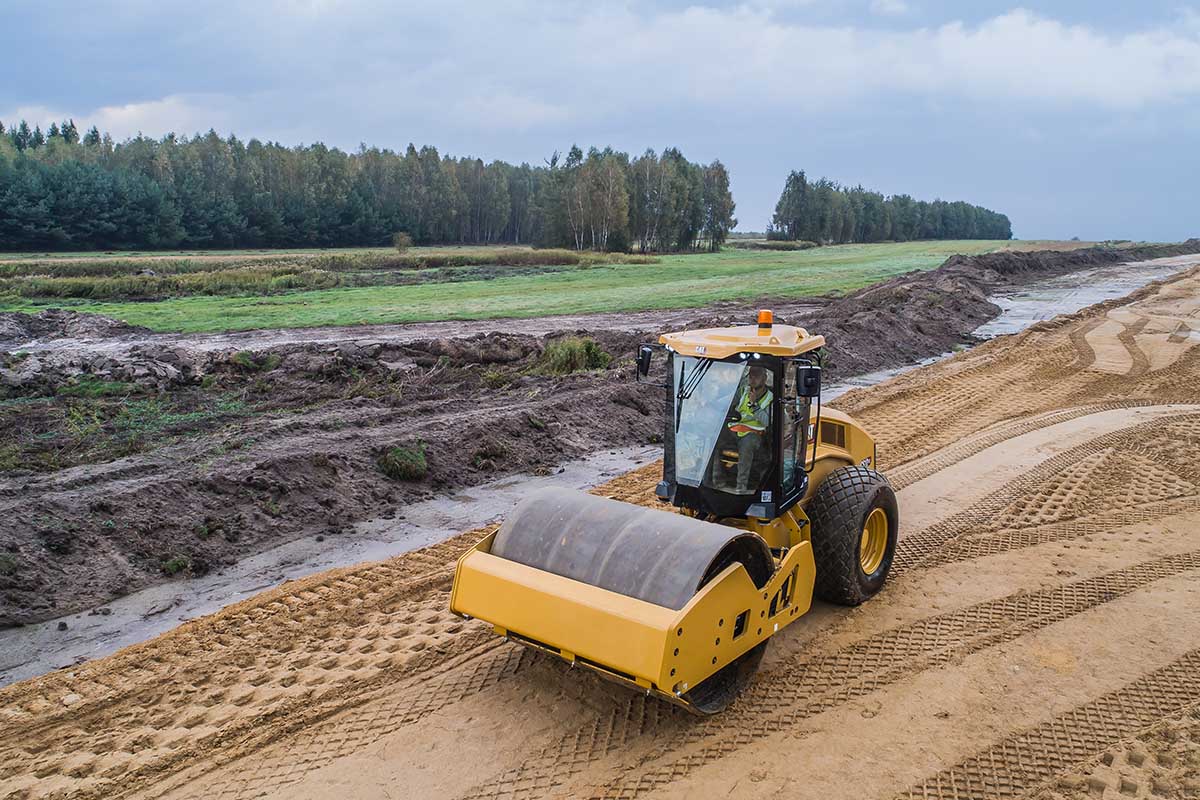

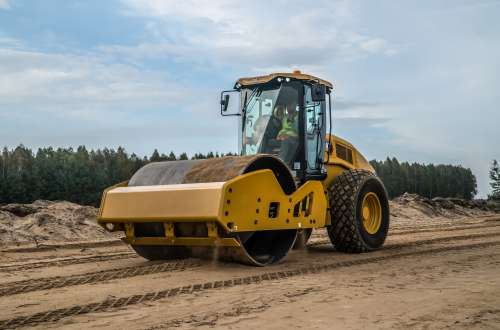

Грунтовый каток Cat® CS12GS — это высокопроизводительный вибрационный уплотнитель грунта весом 12,6 тонны. Он прекрасно справляется как с уплотнением грунтовых оснований для строительства дорог, зданий и сооружений, так и с объёмными земляными насыпями из песка и щебня или суглинков.

Раcсчитайте Трейд-ин

Подробнее

Вибрационный аппарат Cat CS12GS капсульного типа с дробью в качестве эксцентрика позволяет менять амплитуду катка плавно и без ударных нагрузок на опорные подшипники. Шарнирное литое соединение, не требующее обслуживания, и гидравлические линии оптимально проложены и защищены. Гидравлическая система с двумя насосами рассчитана на работу с кулачковыми обечайками. Простые органы управления и необслуживаемое шарнирное соединение обеспечивают неприхотливость в эксплуатации.

Одна из лучших в классе амплитуд вибрации Cat CS12GS в 2 мм обеспечивают превосходное уплотнение на глине и суглинке слоёв до 35 см, на песке – до 45 см, а на щебне – до 60 см. Рабочая скорость до 5.8 км/ч и транспортная скорость до 10 км/ч гарантируют поддержание высокого темпа работ и быстрое перемещение между рабочими зонами. Гидравлическая система катка Cat CS12GS с двумя насосами и мощным двигателем позволяет преодолевать уклон до 50%, работать как с гладким вальцом, так и с кулачковыми полуобечайками без потери эффективности, что особенно востребовано при устройстве нижних слоёв грунтовых оснований. Отличная обзорность позволяет делать проходы уплотнения с высокой точностью без лишних перекрытий.

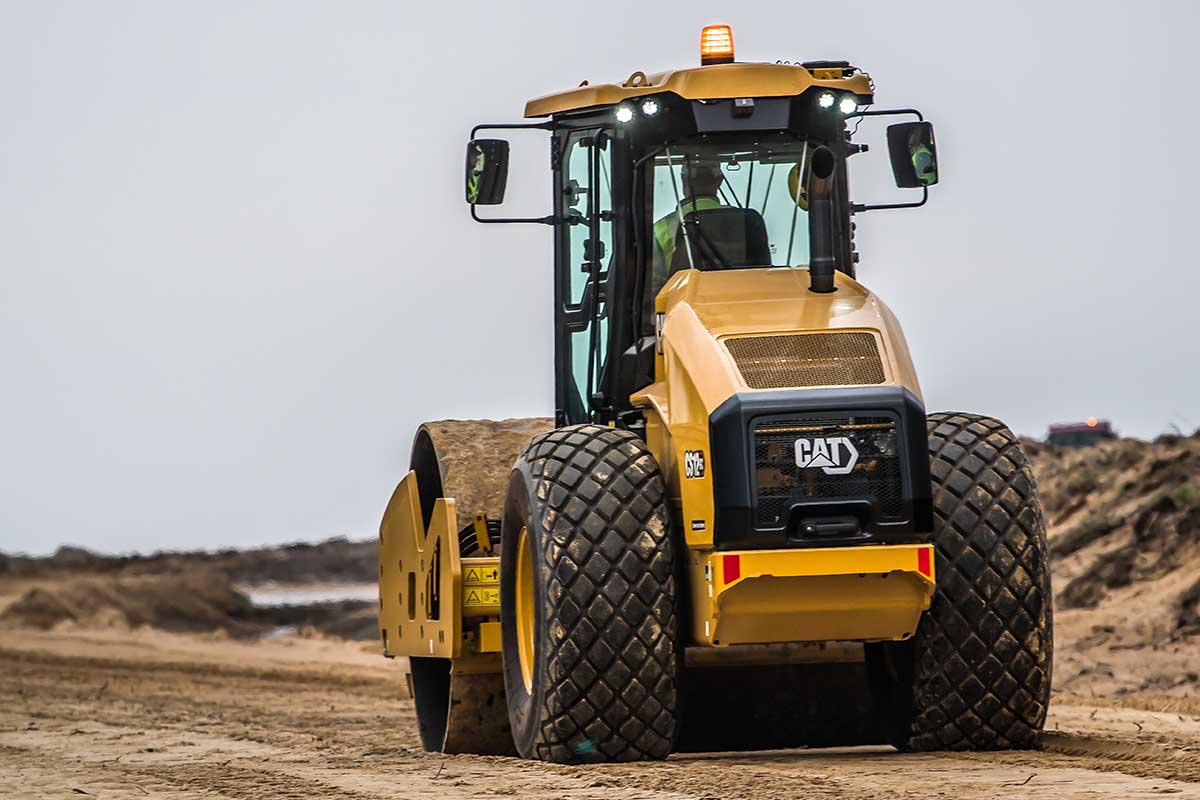

Гидравлическая система с двумя насосами имеет настолько большой запас мощности, что делает возможным работу с кулачковыми полуобечайками. Уплотнение сильно связанных грунтов кулачковыми полуобечайками является одной из самых сложных задач и каток Cat CS12GS с такой системой эффективно ее решает. Высокий преодолеваемый уклон до 50% говорит не о способности уплотнять на таких склонах, а о возможностях работы на площадках с большими перепадами высот и самостоятельно преодолевать такие уклоны.

Проверенный временем двигатель Cat c технологией ACERT™ катка Cat CS12GS - экономичный режим работы, ограничивающий обороты двигателя на 2 100 об/мин, позволяет снижать расход при малых и средних нагрузках.
Удобство и простота технического обслуживания обеспечены удобным доступом к моторному отсеку.
Все точки ежедневного обслуживания сгруппированы в одном месте (под капотом с правой стороны).
Увеличенные до 3 000 моточасов интервалы замены масла в вибрационном аппарате и сниженное количество точек смазки существенно сокращает время технического обслуживания.
Автоматическое включение вибрации и системы контроля уплотнения – непрерывный контроль без выполнения лишних проходов.

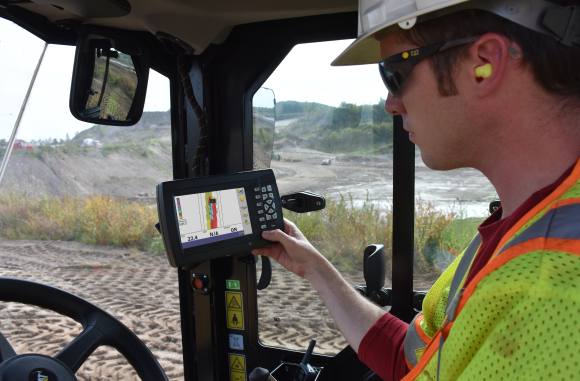

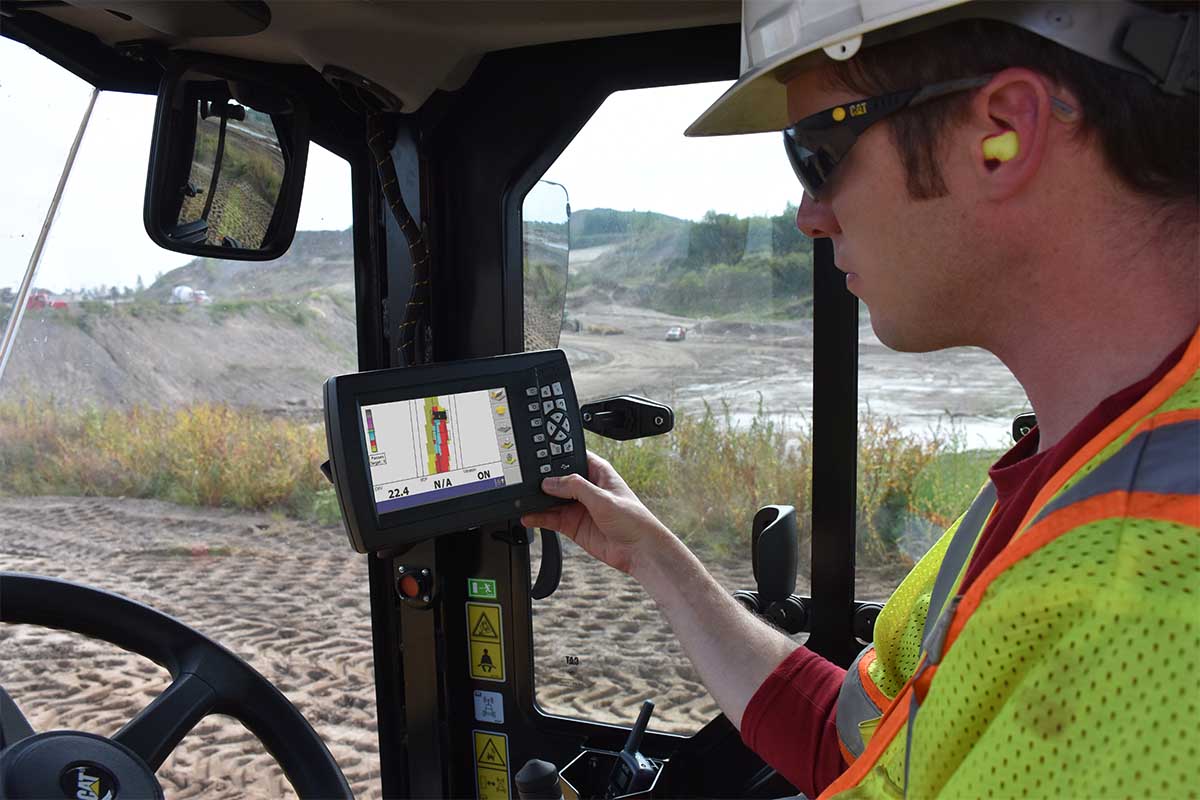

Система контроля уплотнения

Уникальная Система измерения относительной плотности на основе анализа мощности привода машины (MDP) – единственная система непрерывного неразрушающего контроля уплотнения.

Измерение выполняется на глубину, которая приблизительно равна толщине рабочего слоя
Широкий диапазон областей применения – статика / вибрация, гладкий валец / обечайки – позволяет снижать количество проходов и точно локализовать недоуплотнение
При дооснащении системой картографирования – позволяет вести учет качества выполненных работ

Новая кабина катка Cat CS12GS – лучшая в своем классе по обзорности рабочих зон. Простая легкочитаемая приборная панель, не загораживающая обзор на валец и его края.
Система кондиционирования воздуха в стандарте и отопитель обеспечивают прекрасный воздухообмен.
Шумо- и виброизоляция пола в стандарте.
Комфортное регулируемое сиденье на пневмоподвеске.
Превосходная обзорность при движении задним ходом.
Удобство и простота технического обслуживания.
Система избыточного давления в кабине с фильтрацией воздуха существенно снижают попадание пыли и снижают утомляемость оператора.

Комплектации и характеристики

Технические характеристики
КОМПЛЕКТАЦИИ

Общие параметры

Максимальная технически допустимая масса
Эксплуатационная масса
Мощность двигателя полная
Мощность двигателя полезная
Частота вибраций max/min
Амплитуда max/min
Центробежная сила max/min
Ширина вальца
Масса
Назначение

CS12 GC

Общие параметры

Максимальная технически допустимая масса

13 935 кг
Эксплуатационная масса

12 613 кг
Мощность двигателя полная

111,3 л.с.
Мощность двигателя полезная

106,5 л.с.
Частота вибраций max/min

28,6/33 Гц
Амплитуда max/min

2/1 мм
Центробежная сила max/min

250/149 Кн
Ширина вальца

2 134 мм
Масса

12 - 14 т
Назначение

Грунтовый

Двигатель

Двигатель Cat® C4.4
Режимы мощности двигателя - 3 режима
ЭКО режим работы двигателя

Силовая передача

Гидронасос привода хода: один на валец и колеса
Трансмиссия гидростатическая, двухскоростная

Ходовая часть и несущие конструкции

Дифференциал заднего моста: блокировка с ограниченным проскальзыванием
Шины с 12-ти слойным протектором

Кабина

Кабина с защитной конструкцией ROPS/FOPS
Кондиционер
Отопитель
Регулируемая рулевая колонка
Сидение оператора тканевое на механической подвеске, со встроенной консолью управления
Внешние зеркала заднего вида

Управление

Дисплей оператора: жидкокристаллический

Освещение

Рабочее освещение

Разное

Проблесковый маячок

Технологии

Система удаленного мониторинга за состоянием машины Cat® Product Link™

Рабочий орган

Вибросистема с двумя амплитудами
Частота работы вальца: две
Стальные скребки: регулируемые, сзади вальца для работы с гладким вальцом

CS12 GC

Двигатель

Двигатель Cat® C4.4
Режимы мощности двигателя - 3 режима
ЭКО режим работы двигателя

Силовая передача

Гидронасос привода хода: один на валец и колеса
Трансмиссия гидростатическая, двухскоростная

Ходовая часть и несущие конструкции

Дифференциал заднего моста: блокировка с ограниченным проскальзыванием
Шины с 12-ти слойным протектором

Кабина

Кабина с защитной конструкцией ROPS/FOPS
Кондиционер
Отопитель
Регулируемая рулевая колонка
Сидение оператора тканевое на механической подвеске, со встроенной консолью управления
Внешние зеркала заднего вида

Управление

Дисплей оператора: жидкокристаллический

Освещение

Рабочее освещение

Разное

Проблесковый маячок

Технологии

Система удаленного мониторинга за состоянием машины Cat® Product Link™

Рабочий орган

Вибросистема с двумя амплитудами
Частота работы вальца: две
Стальные скребки: регулируемые, сзади вальца для работы с гладким вальцом

КЛЮЧЕВЫЕ ОСОБЕННОСТИ

Вибрационный аппарат

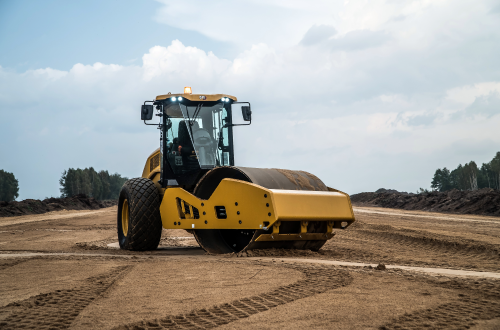

Вибрационный аппарат Cat CS12GS капсульного типа с дробью в качестве эксцентрика является характерной особенностью грунтовых катков Cat. Высокие параметры развиваемой амплитуды вибрации, плавность работы и переключения обеспечивают высокую эффективность уплотнения и неприхотливость в обслуживании.

Дополнительное оборудование

Для грунтового катка Cat CS12GS наиболее востребованной опцией являются кулачковые полуобечайки, позволяющие существенно улучшить уплотнение сильно связанных и переувлажнённых грунтов. Кулачковые полуобечайки Cat состоят из двух половин и могут быть легко смонтированы в полевых условиях с использованием любых подъёмных механизмов. Также для работы в осенний и зимний период на грунтовые катки могут устанавливаться предпусковые подогреватели. Для заказчиков, выполняющих особо ответственные работы по уплотнению, каток можно дооснастить системой картографирования, учитывающей и положение машины, и параметры достигнутого уплотнения.
